Utilitaires >> fx-CG 10/20 (Prizm) >> Graphisme >> Lancer de rayon
Lancer de rayon
Version : 0.5 Taille : 40000 octets Ajouté le : 2016-08-19 12:29 Modifié le : 2016-08-19 16:59
Auteur et posteur :
Alex BasicCHors ligneAncien modérateurPoints: 1734 Défis: 83 Message
 Planète Casio - Programme Casio de graphisme - Lancer de rayon - Alex BasicC - Calculatrices
Nombre de visites sur cette page : 3386
Score au progrank : 32
Pas encore de note !
Vous devez être connecté(e) pour noter (inscription).
795 téléchargements | Soumettre un test

Ce programme est sous licence Creative Commons 2.0 BY-NC

Description :

Voici un programme de lancer de rayon adapté de mon TIPE (codé en Caml).

Il affiche un rendu 3D d'une (et pour l'instant une seule) sphère(provisoirement ) rouge .

J'utilise la méthode d'ombrage de Phong pour la luminosité: la sphère est éclairée par une (seule) source ponctuelle.

J'ai encore quelques problèmes de gestion du code couleurs donc pour l'instant, il n'affiche qu'un rond rouge :/

L'affichage est relativement lent, mais cela est (en partie) dû au principe même du lancer de rayon.

Ce qu'il me reste à faire (une fois le problème des couleurs corrigé) :
- implémenter la possibilité pour l'utilisateur de bouger la sphère, la lumière et choisir la couleur.
- ajouter une texture de marbre et/ou pierre/granit à l'aide du bruit de perlin
- augmenter le nombre de sphères disponibles


Ce programme utilise ColorLib de Lancelot
Commentaires :


Alex BasicCHors ligneAncien modérateurPoints: 1734 Défis: 83 Message
Posté le 19-08-2016 à 13:20 | # | Fichier joint

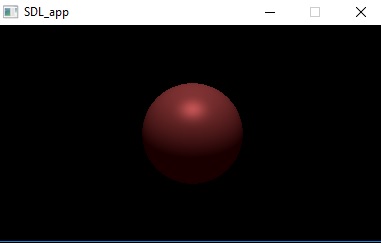

Voici ce que le même programme donne sur la SDL
Cliquez pour recouvrir
Alex BasicCHors ligneAncien modérateurPoints: 1734 Défis: 83 Message
Posté le 19-08-2016 à 13:26 | # | Fichier joint

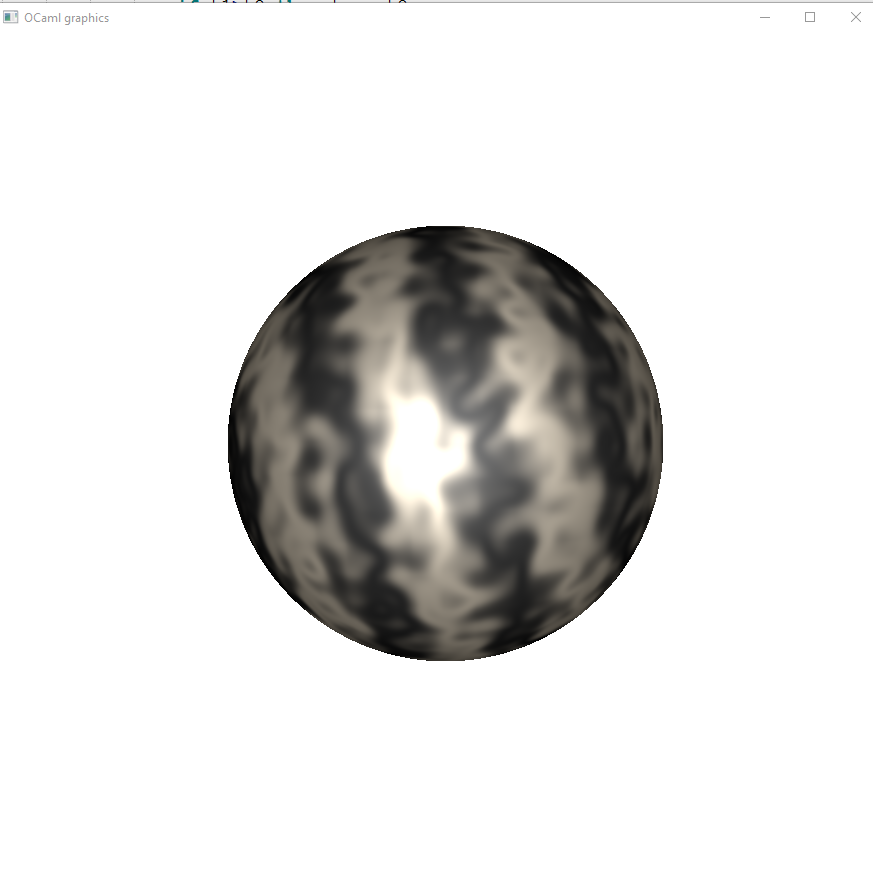

Et voilà la gestion Caml :
le marbre à venir
Cliquez pour recouvrir
:
LephenixnoirEn ligneAdministrateurPoints: 24575 Défis: 170 Message
Posté le 19-08-2016 à 15:32 | #
Oh, intéressant. Est-ce que l'ombrage de Phong permet de calculer avec plusieurs sources de lumière ?
Alex BasicCHors ligneAncien modérateurPoints: 1734 Défis: 83 Message
Posté le 19-08-2016 à 15:33 | #
Oui, il suffit de faire la somme de l'ombrage pour les différentes sources, donc je peux aussi augmenter le nombre de sources.
LephenixnoirEn ligneAdministrateurPoints: 24575 Défis: 170 Message
Posté le 19-08-2016 à 15:38 | #
J'imagine que les équations utilisées sont spécifiques à la forme représentée... d'où le coup de la sphère (facile à faire la sphère, c'est du second degré je crois).

Dans le même genre, c'est possible de jouer avec des plans puis des faces finies (convexes...) pour représenter des volumes plus complexes ? Ou est-ce qu'on risque d'avoir des problèmes de perf' ?

Bien joué pour la texture sphérique
Alex BasicCHors ligneAncien modérateurPoints: 1734 Défis: 83 Message
Posté le 19-08-2016 à 15:49 | #
Pour les autres formes, la partie la plus dure c'est de gérer les intersections (avec la droite de visée), les plans doivent le faire (et les convexes si ça reste une équation de degré deux), le reste est plus dure.
Une fois que j'ai la position de l'intersection, je doit calculer la normale à l'objet pour la luminosité (tous les autres paramètres étant connus).

De tout façon j'ai bien 1min de calcul/affichage pour la sphère, donc quitte à pourrir les perfs
LephenixnoirEn ligneAdministrateurPoints: 24575 Défis: 170 Message
Posté le 19-08-2016 à 15:55 | #
Pour le plan, il suffit de résoudre l'équation cartésienne, qui est du premier degré (enfin, sur plusieurs variables). Du coup c'est un système linéaire mais ça reste facile à obtenir. Vive les problèmes de détection de parallélisme (égalité de flottants...) par contre.

Ouah, c'est d'une lenteur x) Y'a qu'une sphère pourtant... c'est la Prizm qui fait ça ?
Alex BasicCHors ligneAncien modérateurPoints: 1734 Défis: 83 Message
Posté le 19-08-2016 à 16:03 | #
Oui c'est la prizm en C c'est presque instantané (et sur du 900*900)
