Une rentrée 2024 exceptionnelle niveau calculatrices en perspective, cela faisait longtemps. Casio s'aprête en effet à lancer non pas une mais deux nouvelles calculatrices graphiques en France :

• la Graph Light Lycée, en remplacement de la graphique d'entrée de gamme Graph 25+E II (rentrée 2020)
• et la Graph Math+ Lycée, en remplacement de la graphique couleur Graph 90+E (rentrée 2017)

Si tu regardes bien, les 2 nouveaux modèles Graph Light et Graph Math+ changent radicalement de clavier par rapport à ce que nous connaissions sur les calculatrices graphiques, en reprenant la nouvelle organisation introduite avec la calculatrice scientifique fx-92 Collège Classwiz de rentrée 2023 dans le cadre de la nouvelle génération de calculatrices scientifiques CW Classwiz de rentrée 2022.


Mais commençons justement par rappeler ce contexte des calculatrices scientifiques Casio, car cela va être très important pour mieux comprendre la suite. Nous allons faire court.

Après la fx-80 College de 1979, nous n'avions eu que de rares évolutions très localisées du clavier scientifique Casio :

• 1989 avec la fx-85V, ajout d'une 4e ligne de touches de fonctions
• 1997 avec la génération W (fx-92 Collège New en France), ajout d'une ligne de touches de contrôle, avec entre autres les touches fléchées gauche et droite
• 2001 avec la génération MS (fx-92 Collège en France), ajout sur cette ligne des touches fléchées haut et bas

Même si les formes et couleurs des touches ont varié, l'organisation du clavier était restée exactement la même sur les modèles suivants fx-92 Collège 2D et fx-92 Spéciale Collège, les flèches haut et bas permettant juste de naviguer dans les expressions en écriture naturelle en plus de l'historique de calcul, jusqu'à un changement radical pour cette rentrée 2023.

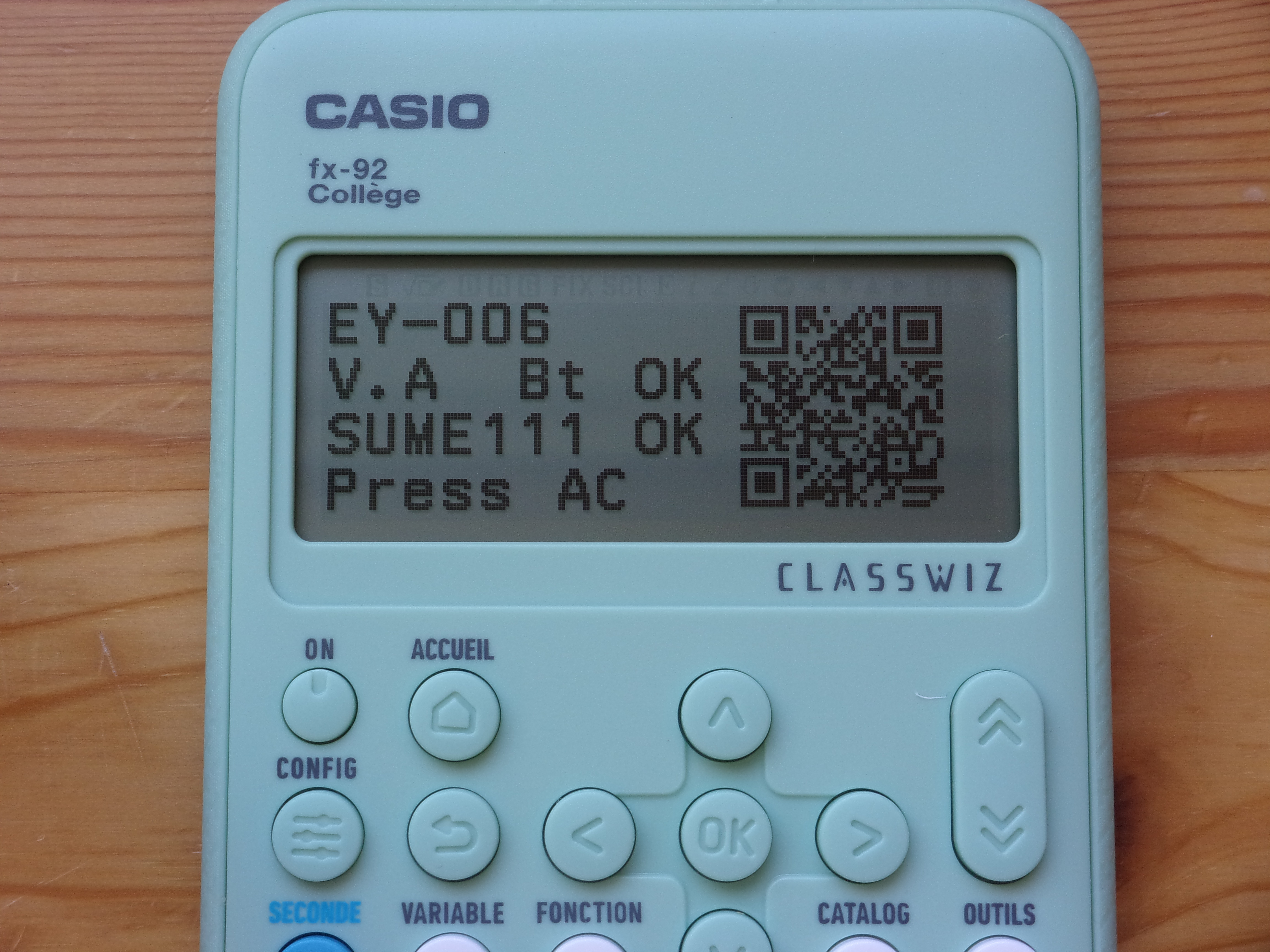

La fx-92 Collège Classwiz de rentrée 2023 est un véritable bijou d'intuitivité avec son tout nouveau clavier. Il s'agit d'une part d'un allègement avec :

• suppression de la touche [ALPHA], modificateur alphabétique qui ne servait en pratique que pour 9 lettres (ABCDEFMXY), tout le reste étant paradoxalement des fonctions mathématiques
• suppression des fonctions secondaires pour les touches de contrôle situées en partie haute du clavier

En compensation, nous avons une optimisation de l'intuitivité du clavier avec l'ajout de nouvelles touches à usage transversal :

• touche Catalogue donnant accès par catégories à l'ensemble des fonctions transversales intégrées à la calculatrice
• une touche menu contextuel Outils listant les fonctions ou opérations spécifiques à l'application courante
• une touche Variable donnant accès à un véritable gestionnaire de variables, listant accompagnées de leurs valeurs l'ensemble des 9 variables (ici ABCDEFXYZ), permettant aussi bien de modifier ces valeurs que de récupérer dans la saisie le nom de la variable choisie
• une touche Fonctions donnant de façon similaire accès à un gestionnaire de fonctions, avec 2 fonctions gérées (f et g)
• une touche Format permettant de basculer sous différents formats le dernier résultat, te listant automatiquement les formats pertinents selon ce dernier (écriture exacte QPiRac, écriture décimale, notation scientifique, notation ingénieur, décomposition en facteurs premiers, notation sexagésimale, ...)

Pour l'ultime épisode de sa web-série La Bonne Equation, Casio avait promis de tout te révéler sur les Graph Light et Graph Math+. En prévision de la sortie de cet épisode, Casio vient donc de publier plein d'éléments qui vont nous permettre de te faire une présentation exhaustive de ces modèles. C'est parti !

PS : Rendez-vous sans faute en fin d'article, pour avoir la chance de gagner un voyage à Tokyo pour toi + la personne de ton choix, ville ayant l'honneur d'héberger le siège international de Casio ! 😍


Commençons par la Graph Light Lycée.

• Généralités
• Matériel
• Clavier
• Applications
• Application Probabilités
• Application Vecteurs
• Application Graphe
• Catalogue
• Echantillons et émulateurs
• Conclusion

  1) Généralités

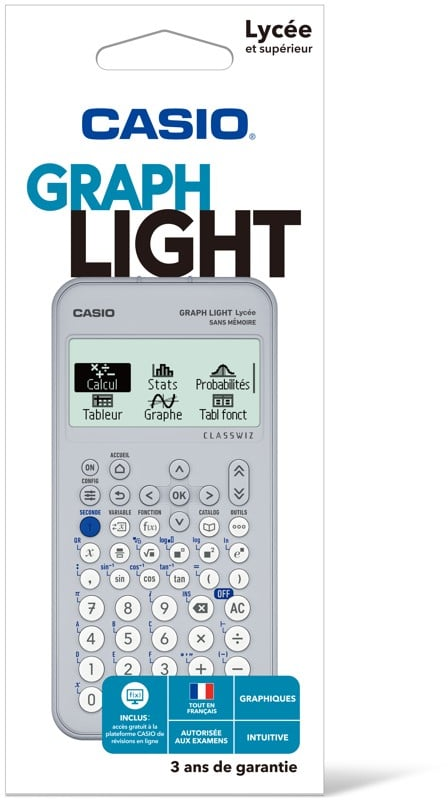

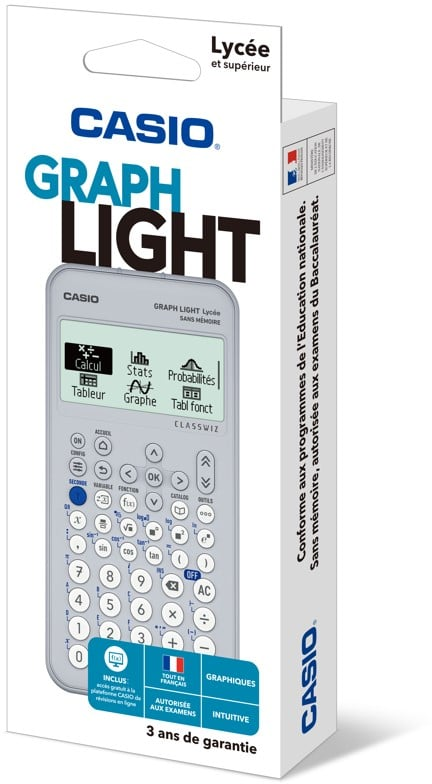

  La Graph Light est donc destinée à remplacer la Graph 25+E II pour cette rentrée 2024.

  Rappelons que les différents microgiciels équipant les calculatrices scientifiques de génération CW Classwiz sont tous identifiés par une référence commençant par le préfixe EY suivi d'un numéro à 3 chiffres, référence affichable à l'écran d'autodiagnostic. Par exemple pour la fx-92 Collège Classwiz c'est EY-006. Ces microgiciels ne différant que par les sélections de fonctionnalités et langues disponibles, cette référence permet d'identifier de façon unique ces dernières.

  Et bien Casio nous révèle aujourd'hui, sans doute involontairement, que le nom de code du micrologiciel Graph Light sera EY-090 pour un microgiciel qui démarrera en version A, des indications présentes en clair dans les adresses de plusieurs visuels publiés.

  La Graph Light totalement dépourvue de mémoire alphanumérique et n'a donc aucun besoin d'être mise en mode examen, cette capacité étant de toutes façons absente. Elle est ainsi autorisée et directement utilisable à tous les examens et concours régis par le cadre réglementaire national des calculatrices, conformément aux textes en vigueur.

  Sur les dizaines de calculatrces scientifiques de génération CW Classwiz sorties depuis la rentrée 2022, niveau alimentation on distinguait jusqu'à présent :

• les modèles bénéficiant d'une alimentation hybride avec une cellule solaire prolongeant la durée de vie d'une pile bouton LR44, cette dernière étant facilement remplaçable car accessible sous une trappe à dévisser
• les modèles comme la fx-92 Collège Classwiz alimentés par une simple pile AAA ne bénéficiant d'aucun accès dédié, et dont le remplacement nécessitait le démontage intégral de la coque arrière de la calculatrice

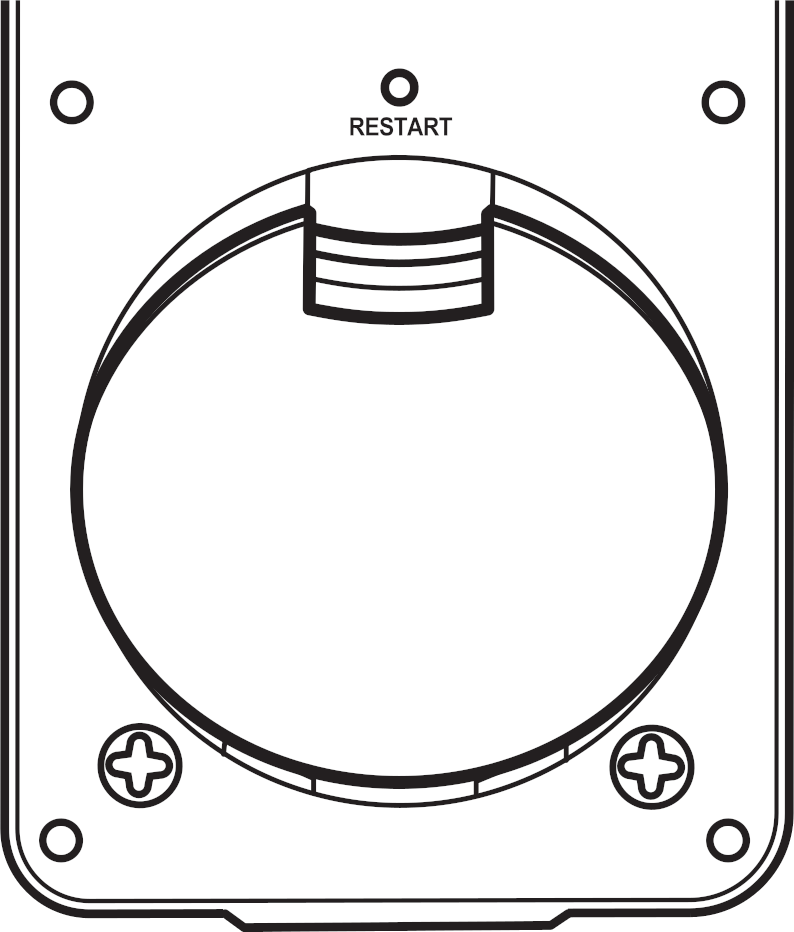

Pour la Graph Light, Casio a fait le choix de l'alimentation par pile AAA, mais ô surprise également de déroger aux règles précédentes. En effet la Graph Light dispose d'une trappe permettant d'accéder facilement à la pile AAA, qui plus est une trappe coulissante sans vis et dont l'ouverture ne nécessite donc pas le moindre outil ! 👍

------------------------------------------
2) Matériel

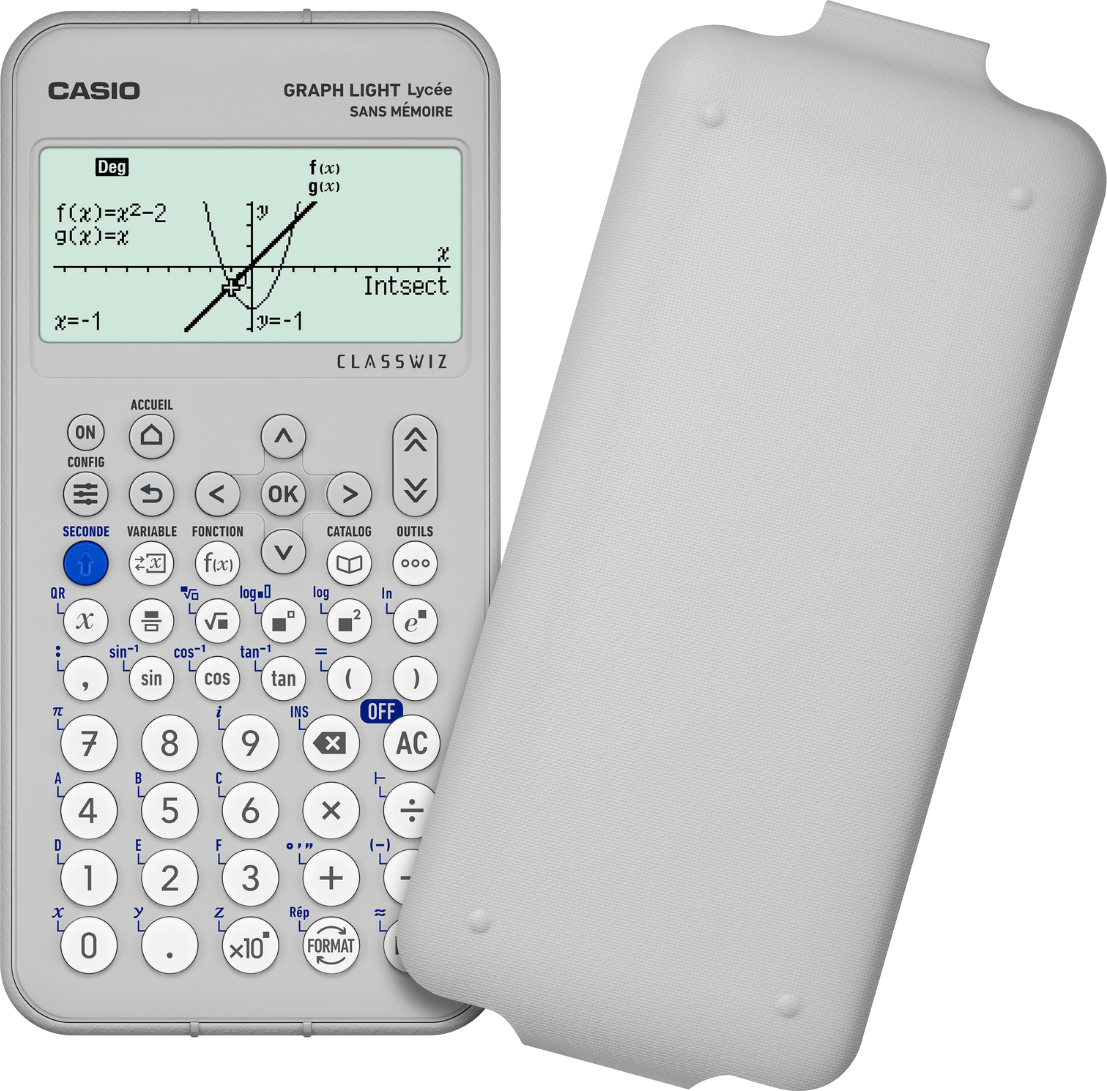

La Graph Light reprend à l'identique mais dans un format de boîtier un peu plus grand, le matériel des calculatrices scientifiques CW Classwiz, c'est-à-dire :

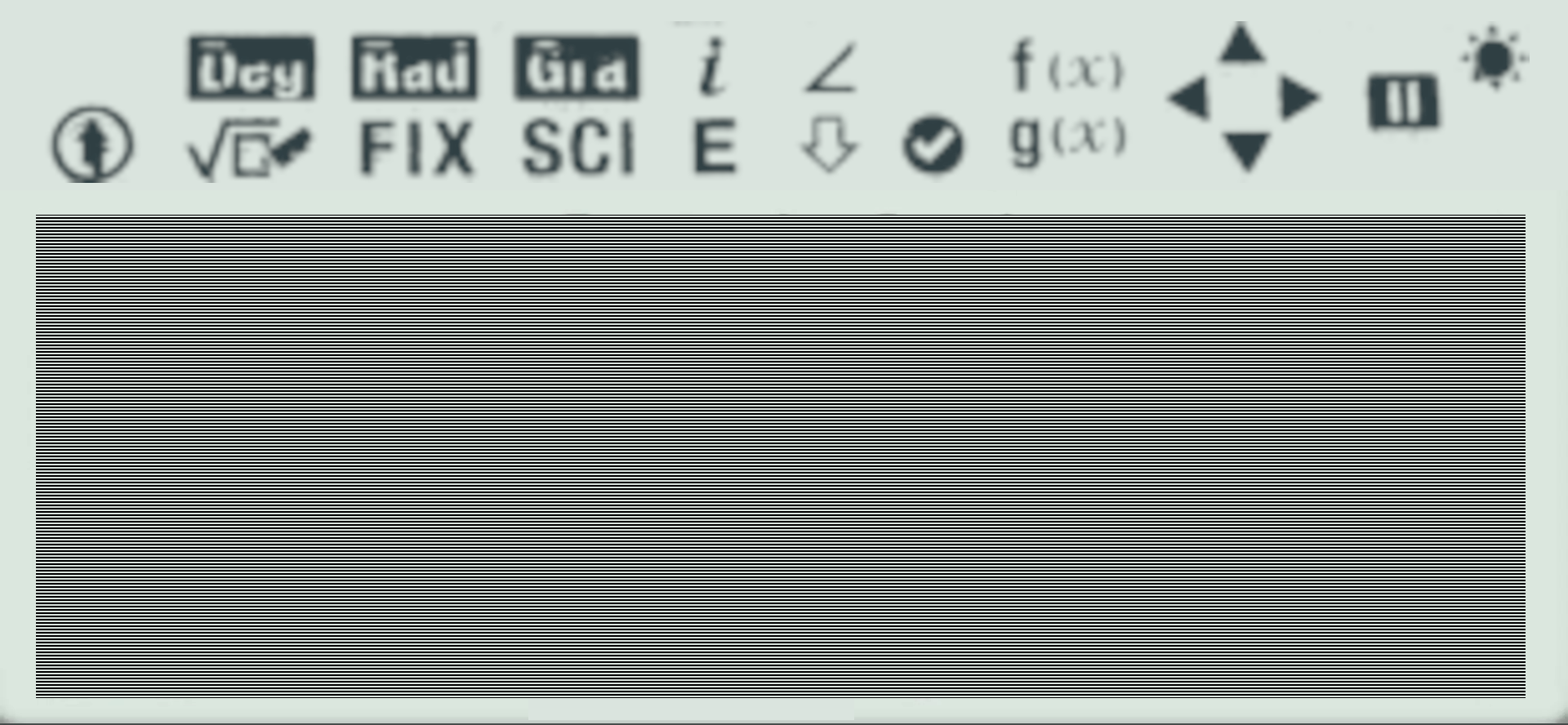

• l'écran mais avec quelques petits changements, illustré sur le schéma rapide ci-contre :

• la plupart des drapeaux supérieurs sont réorganisés sur 2 lignes ce qui laisse davantage de place pour les décrire (les drapeaux relatifs aux modes degrés, radians et grades passe de D, R et G sur les fx-92 Collège et autres scientifiques CW Classwiz à respectivement Deg, Rad et Gra ici)
• les 4 drapeaux avec les flèches directionnelles sont maintenant répartis selon 4 directions concentriques
• les drapeaux supérieurs sont de plus complétés avec 2 nouveau drapeaux, f(x) et g(x), portant ainsi leur nombre de 18 à 20, et nous verrons leur utilité plus loin
• la zone matricielle reste en 192×63 pixels allumables en 4 niveaux de gris, mais est un peu plus grande avec une diagonale passant de 6,05 cm à 6,95 cm

le processeur 8 bits nX-U8/100 cadencé à 5 MHz

la mémoire RAM de 24 Kio

la mémoire ROM de 512 Kio

[/list]

------------------------------------------
3) Clavier
Le clavier de la Graph Light est extrêmement similaire avec celui de la fx-92 Collège Classwiz. Même organisation, même nombre de touches, menus en Français et même inscriptions clavier en Français.

En passant la Graph Light nous semble donc avec tout ceci être un modèle conçu spécifiquement pour la France comme la fx-92 Collège Classwiz, c'est-à-dire sans modèle équivalent hors de nos frontières. Il est donc très possible que la fx-7400GIII, le modèle équivalent à la Graph 25+E II hors de France, ne fasse pas l'objet d'un remplacement similaire prochainement.

Nous notons toutefois quelques toutes petites différences :

• mise en valeur de la fonction secondaire d'extinction OFF sur la touche [AC]
• le séparateur décimal passe de la virgule au point, et la touche [,] est donc remplacée par [.]
• par conséquent le séparateur d'arguments passant du point virgule à la virgule
• la touche [;] n'est donc plus nécessaire et est remplacée par l'exponentielle indispensable au lycée, avec les logarithmes rajoutés en fonctions secondaires sur les emplacements vides de la même rangée du clavier

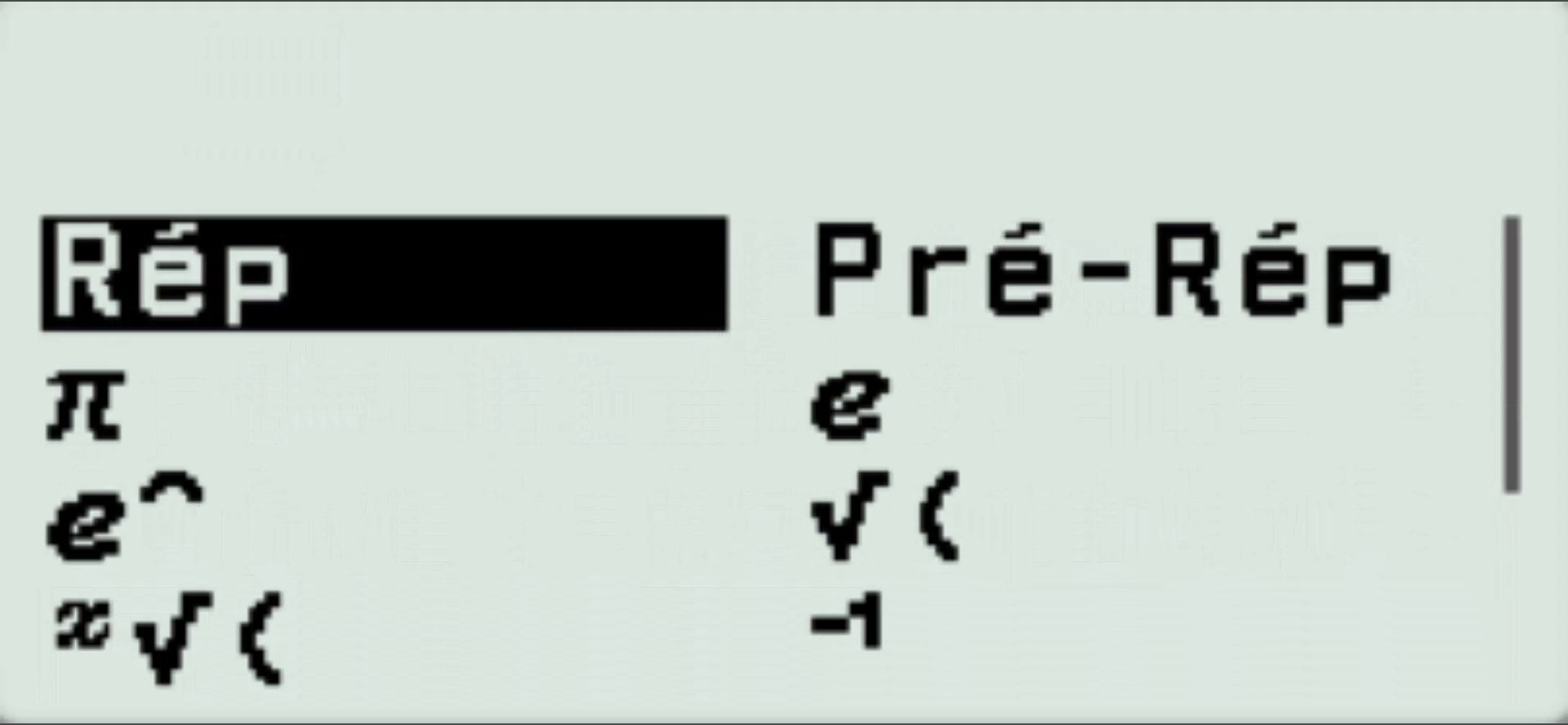

• la touche [Rép] permettant d'invoquer le dernier résultat disparaît, cédant la place à [,] pour le séparateur d'arguments
• l'invocation du dernier résultat est déplacée en fonction secondaire de la touche [FORMAT]
• nombre complexe i accessible en fonction secondaire de la touche [9]

Remarquons en passant la conservation de la fonction secondaire QR sur la touche [x] ; c'est-à-dire que comme la fx-92 Collège Classwiz, la Graph Light te permettra d'exporter ta saisie via un QR Code à des fins d'affichage et approfondissement sur ton smartphone ou ta tablette ! 👍

------------------------------------------
4) Applications

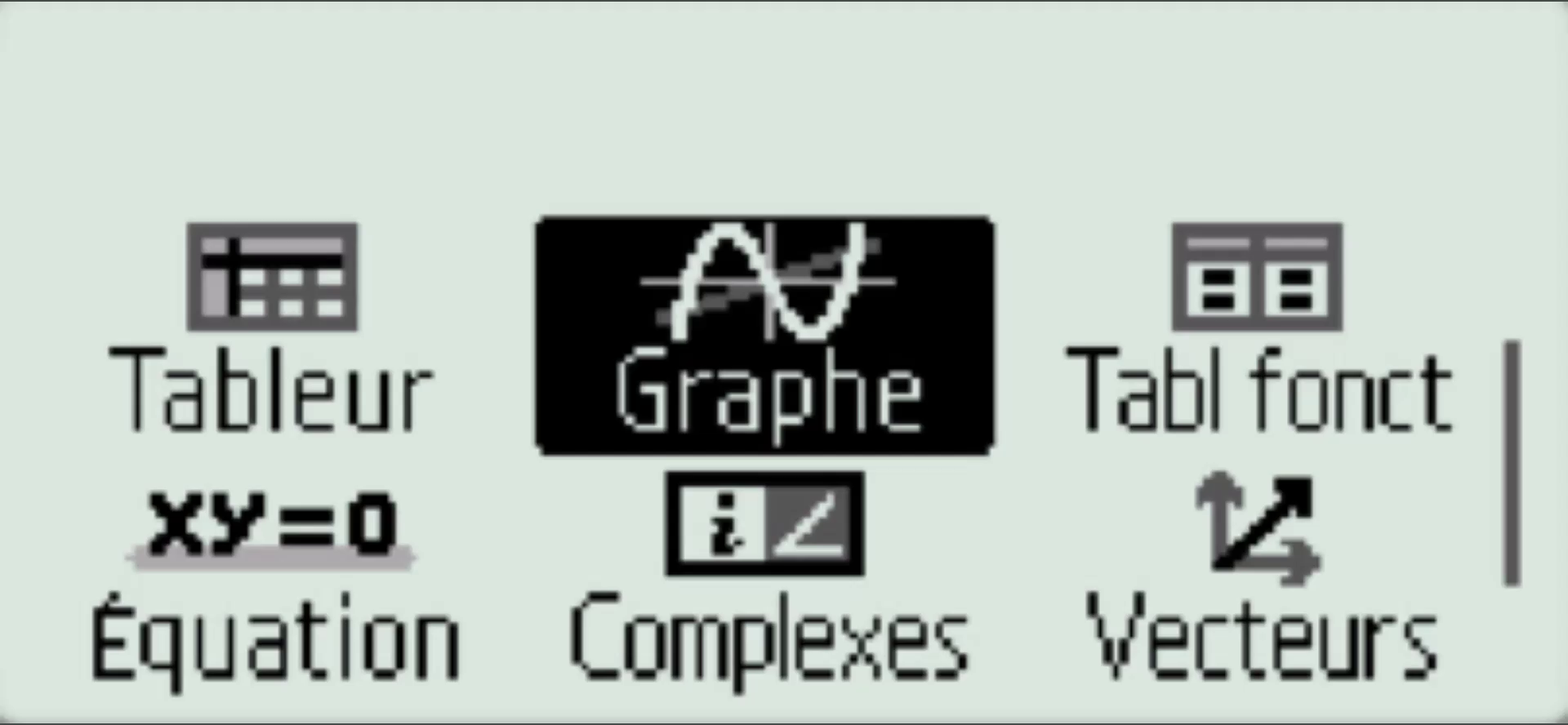

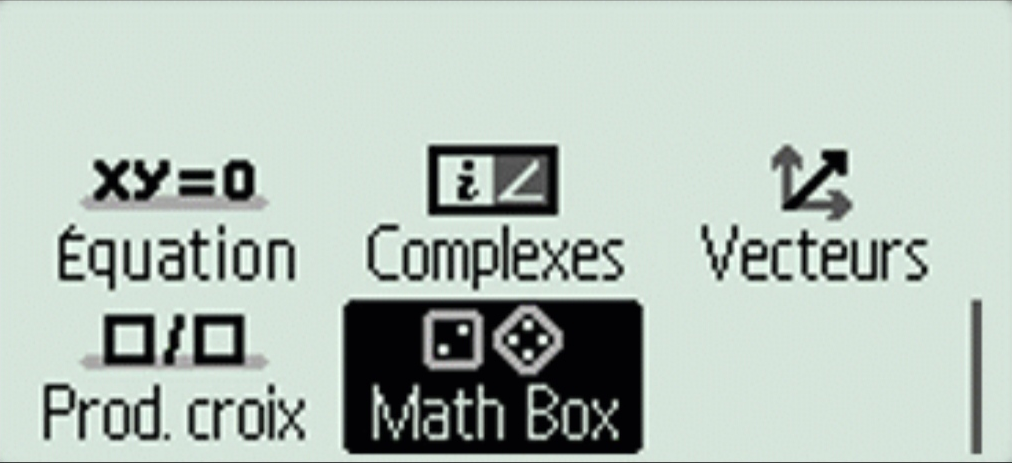

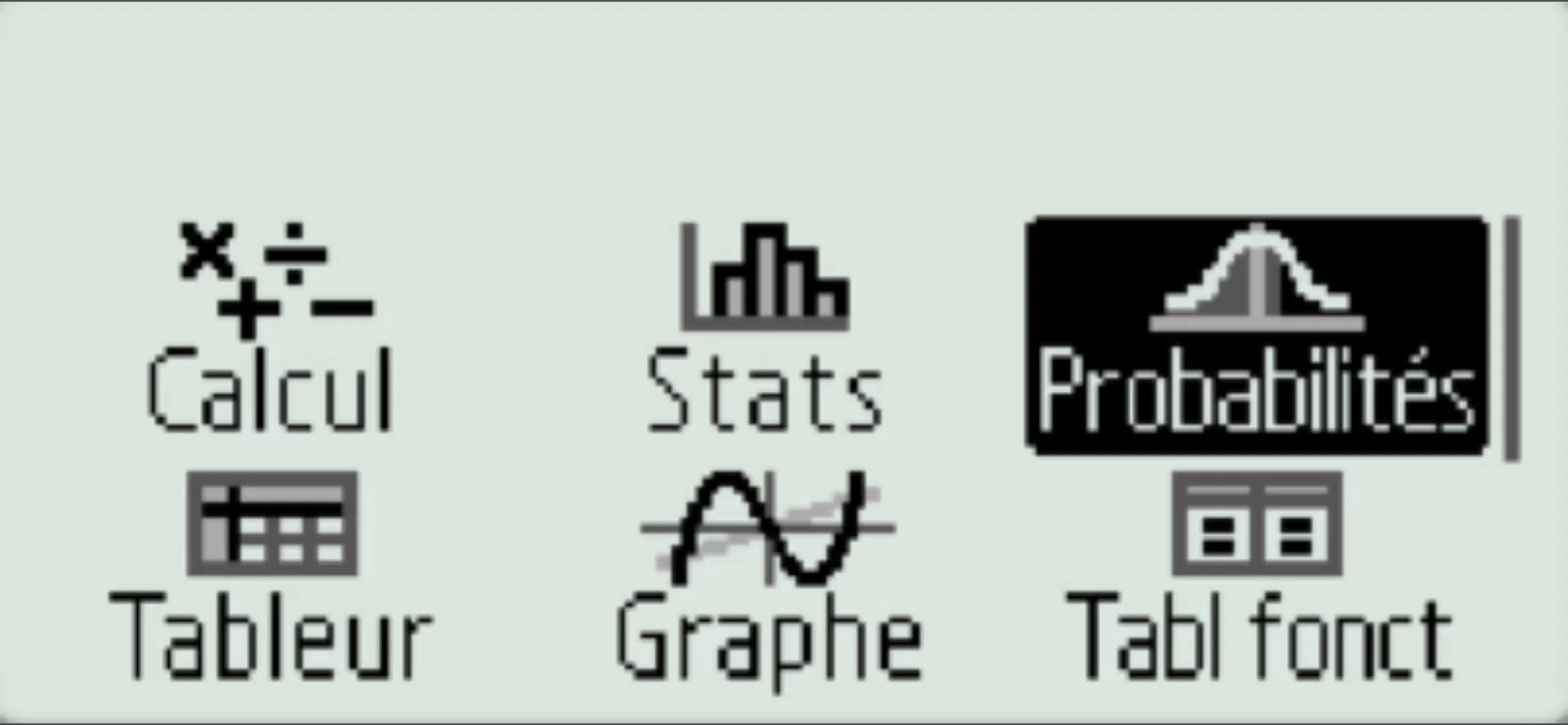

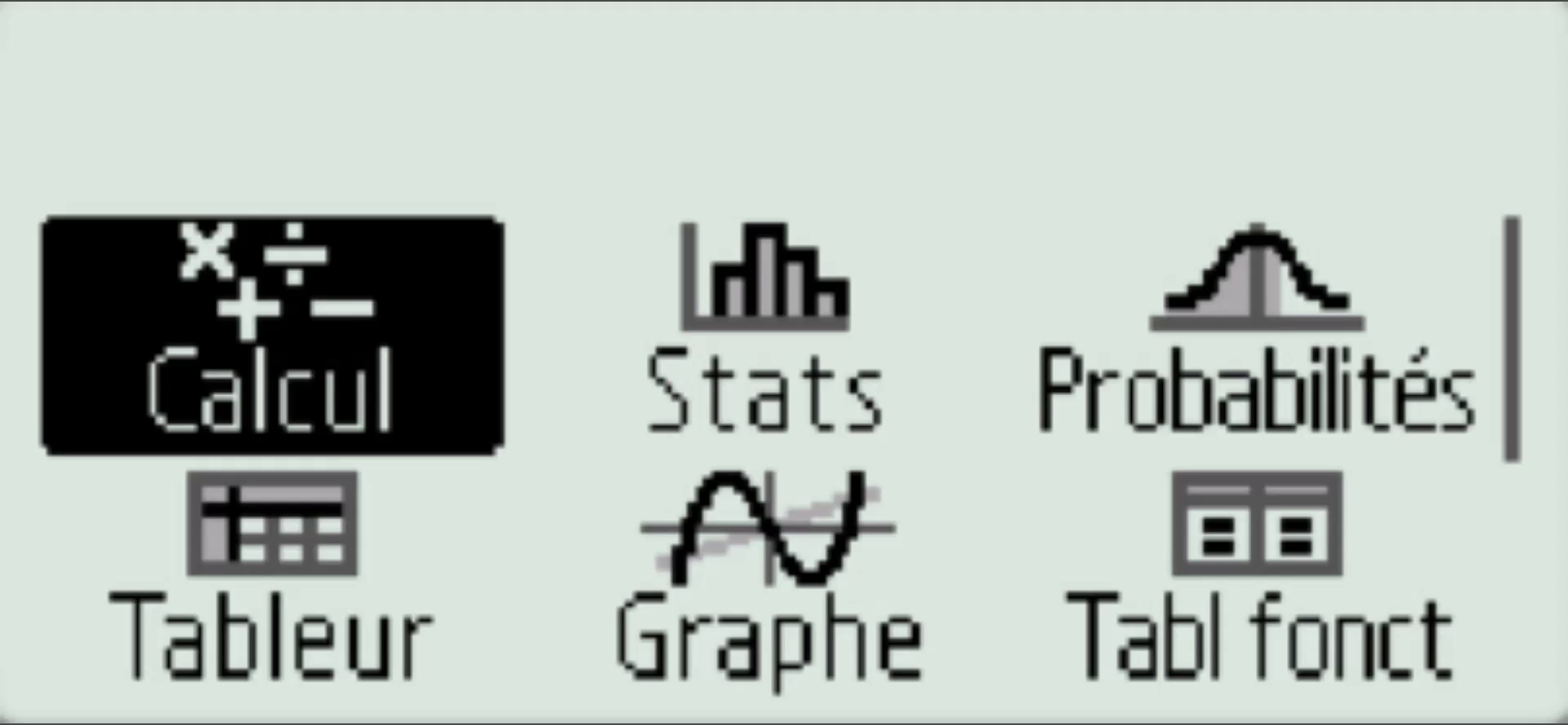

Passons maintenant au logiciel de la Graph Light, bien évidemment comparable avec celui de la fx-92 Collège Classwiz, et intéressons-nous aux différences. Commençons par les applications mises en avant à l'écran d'accueil.

Nous y retrouvons 6 applications de la fx-92 Collège Classwiz :

• Calcul
• Stats
• Tableur
• Tabl fonct
• Equation
• MathBox

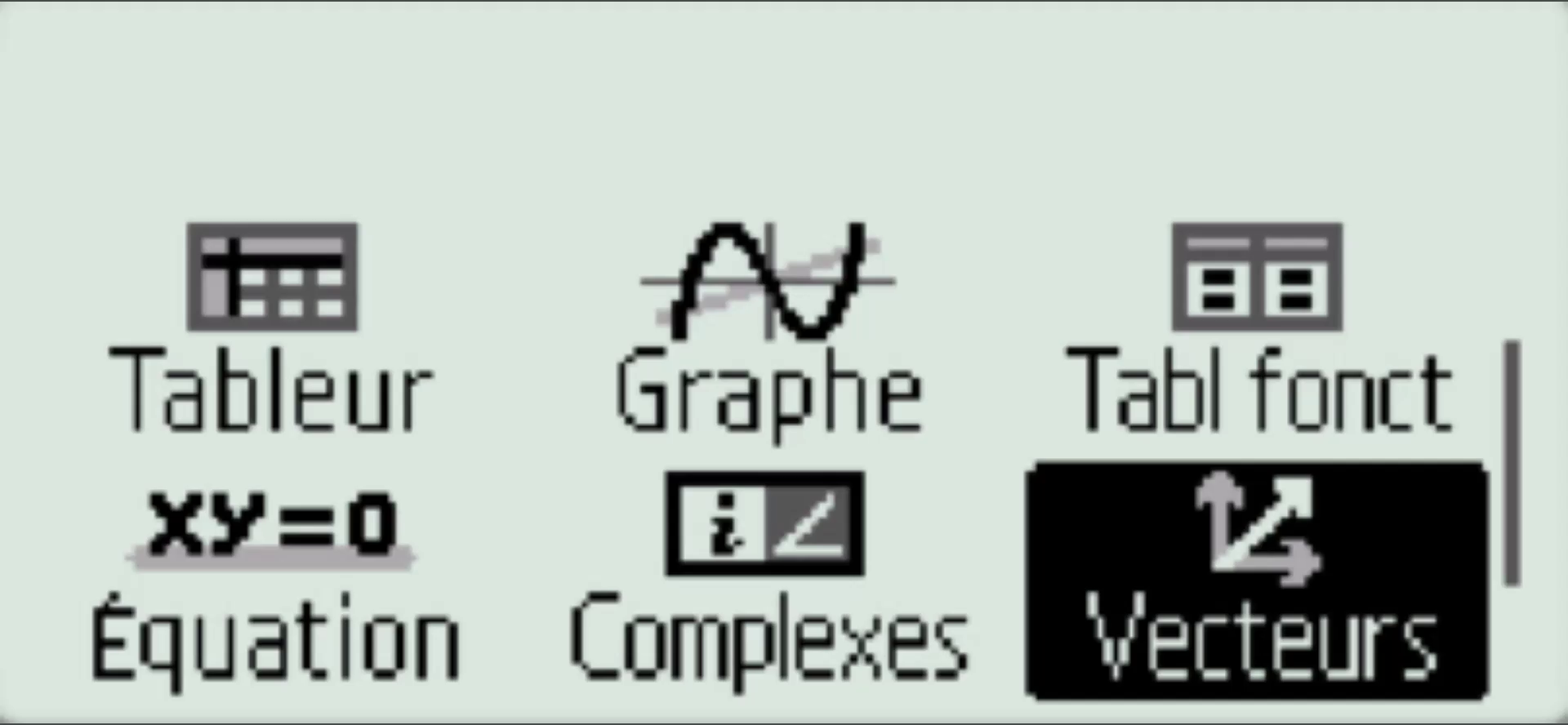

Formidable, nous y découvrons 3 applications supplémentaires, certes absentes de la fx-92 Collège Classwiz, mais présentes sur des calculatrices scientifiques haut de gamme de même génération CW Classwiz commercialisés dans d'autres pays comme les fx-991CW :

• Probabilités
• Complexes
• Vecteurs

Précisons toutefois que certaines application du haut de gamme restent manquantes. Par exemple si nous avons ici Vecteurs sur la Graph Light, nous n'avons pas Matrices.

Rajoutons à cela 1 application supplémentaire totalement inédite car jamais vue sur aucune autre calculatrice de génération CW Classwiz, Graphe pour le tracé de graphes de fonctions, développée donc exprès par Casio pour la sortie de la Graph Light !

Inversement, nous notons la disparition de 2 applications de la fx-92 Collège Classwiz :

• Prod croix
• Algorithmique pour la programmation de tracés dans un langage par blocs "à la Scratch"

Pour ce dernier point c'est assez surprenant, la Graph Light pouvant très bien être achetée dès le Collège par des familles souhaitant ne pas avoir à renouveler l'équipement par la suite lors de l'entrée au lycée, le manque de l'application Algorithmique se fera douloureusement sentir. Nous avons deux hypothèses :

• Soit Casio cherchait à ce qu'il n'y ait aucun doute possible sur la conformité aux examens de la Graph Light dans l'esprit de surveillants pas toujours bien informés (car pas toujours profs de Mathématiques ou sciences), avec un lien entre l'aspect programmable ou graphique et la présence d'une mémoire, et donc pas conséquent la nécessité d'un mode examen.
  En effet la fx-92 Collège Classwiz malgré son application Algorithmique est tout autant autorisée à l'ensemble des épreuves sans aucun besoin de mode examen. C'est-à-dire que la fx-92 Collège Classwiz est programmable au sens scolaire, mais absolument pas au sens de certains surveillants qui font un lien (à tort) entre l'aspect programmable et la présence d'une mémoire.
  Peut-être Casio a-t-il pensé que l'ambiguité était davantage probable dans le contexte d'épreuves d'examen de niveau lycée, avec des surveillants n'étant donc pas les mêmes qu'au Collège.
  Cela reste selon nous très dommage, car à notre sens il n'y a aucune ambiguité possible lorsque l'on se réfère au texte officiel, et non aux résumés par toujours fidèles qu'en font les consignes de surveillance locales à l'académie ou au lycée.
• Soit la suppression découle de contraintes techniques, comme par exemple un manque de place dans la ROM de 512 Ko avec tout ce qui a été pris par les applications supplémentaires ainsi que par la nouvelle application Graphe

Poursuivons en découvrant quelques-unes de ces nouvelles applications.

------------------------------------------

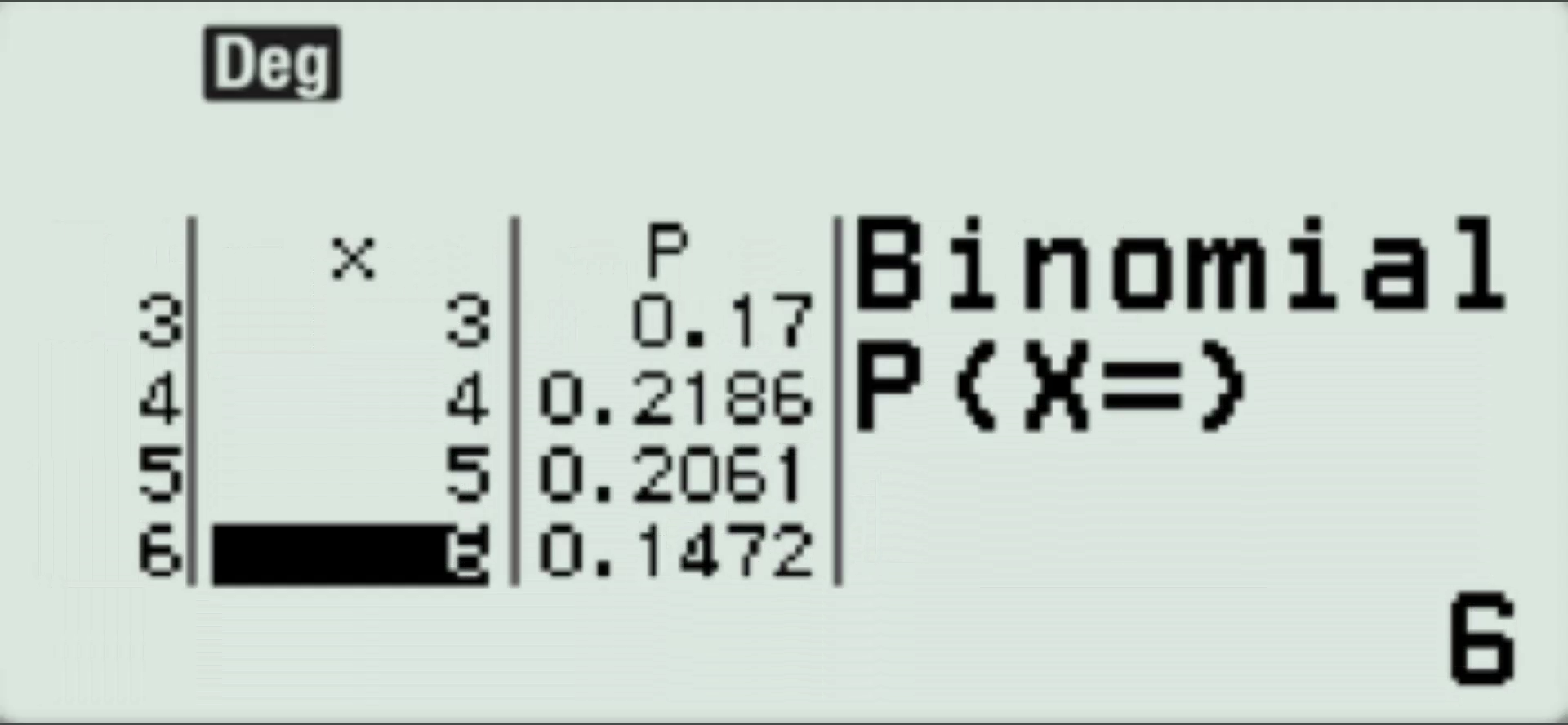

5) Application Probabilités

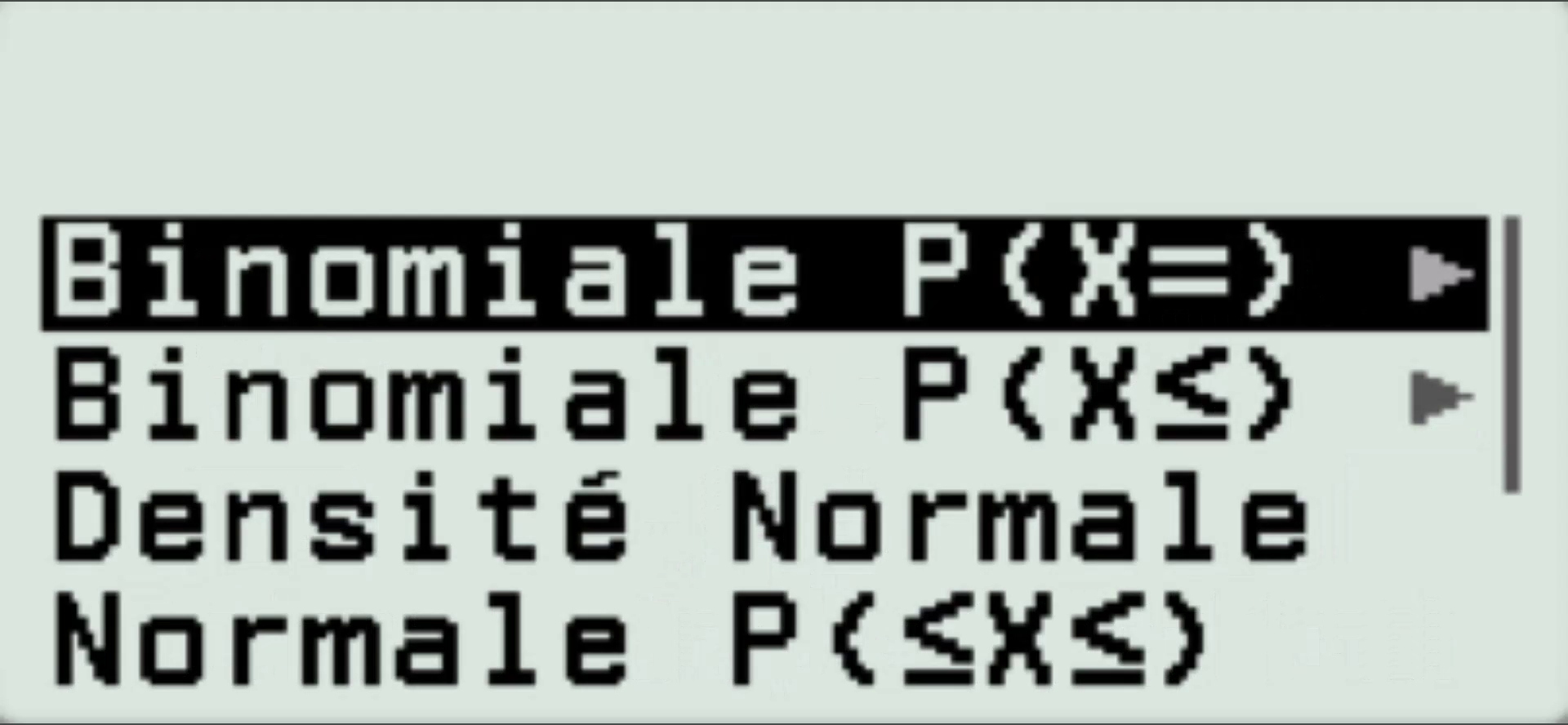

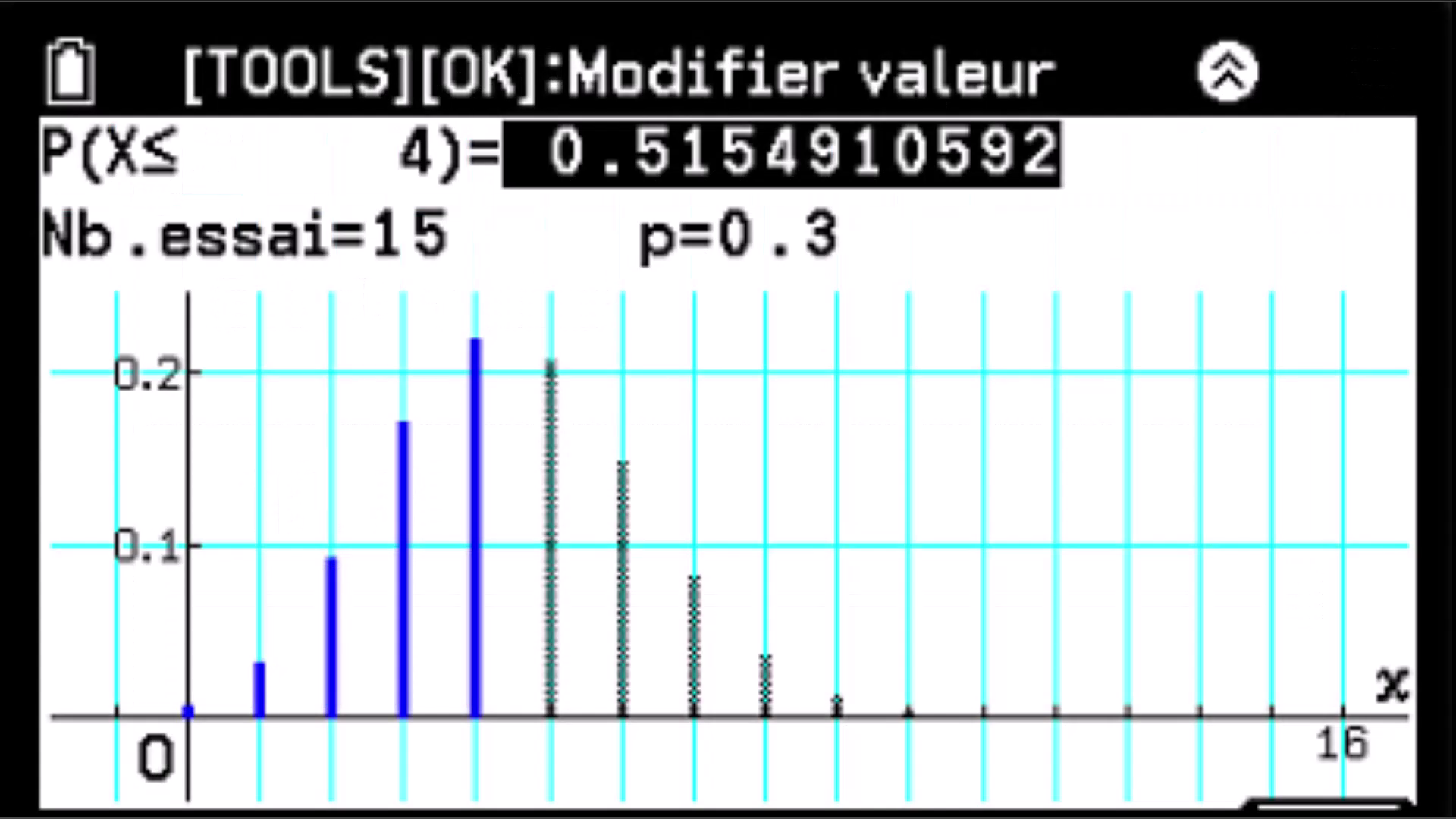

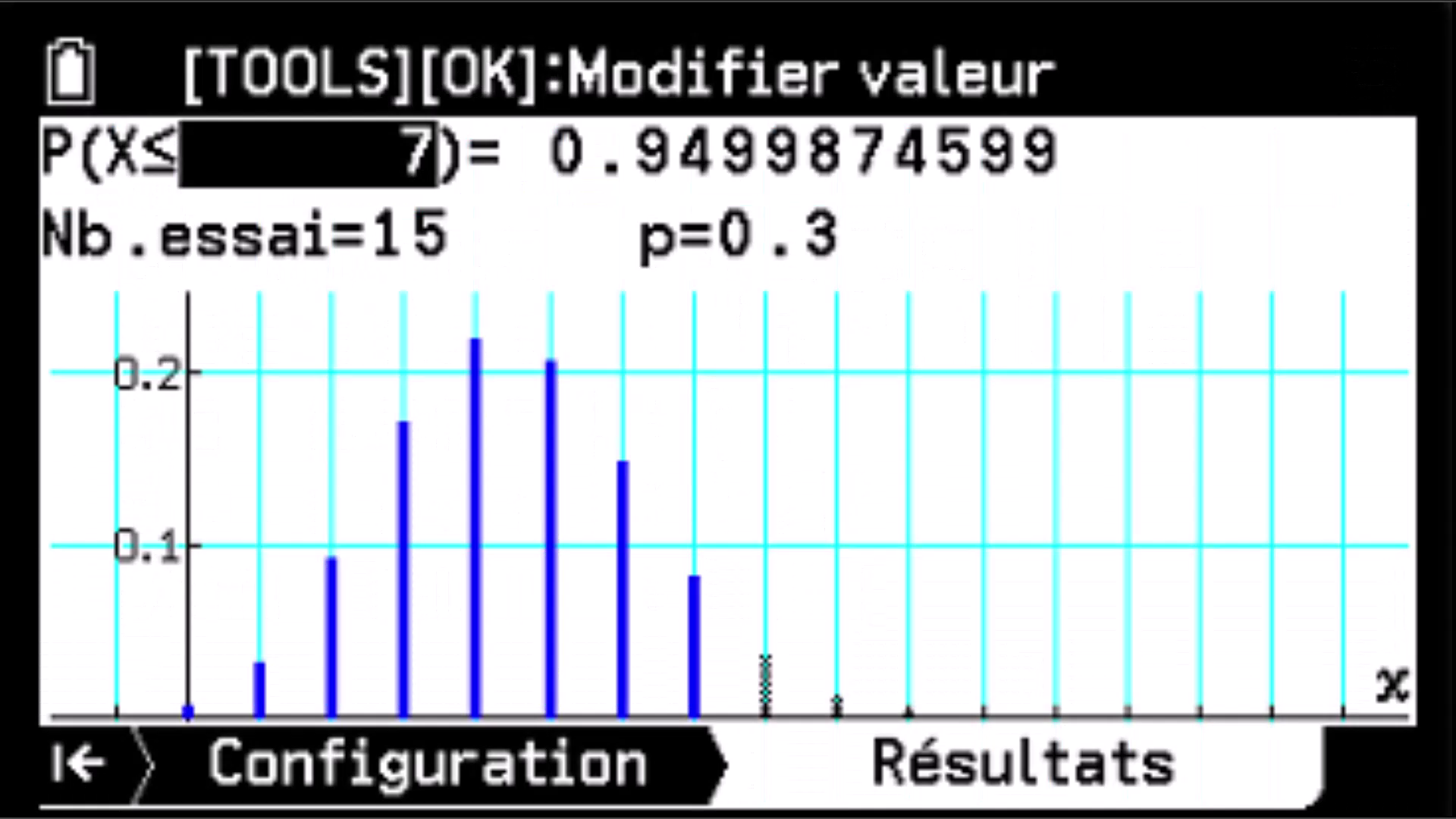

Nous avons donc l'application Probabilités des modèles CW Classwiz haut de gamme, jusqu'ici inédite en France.

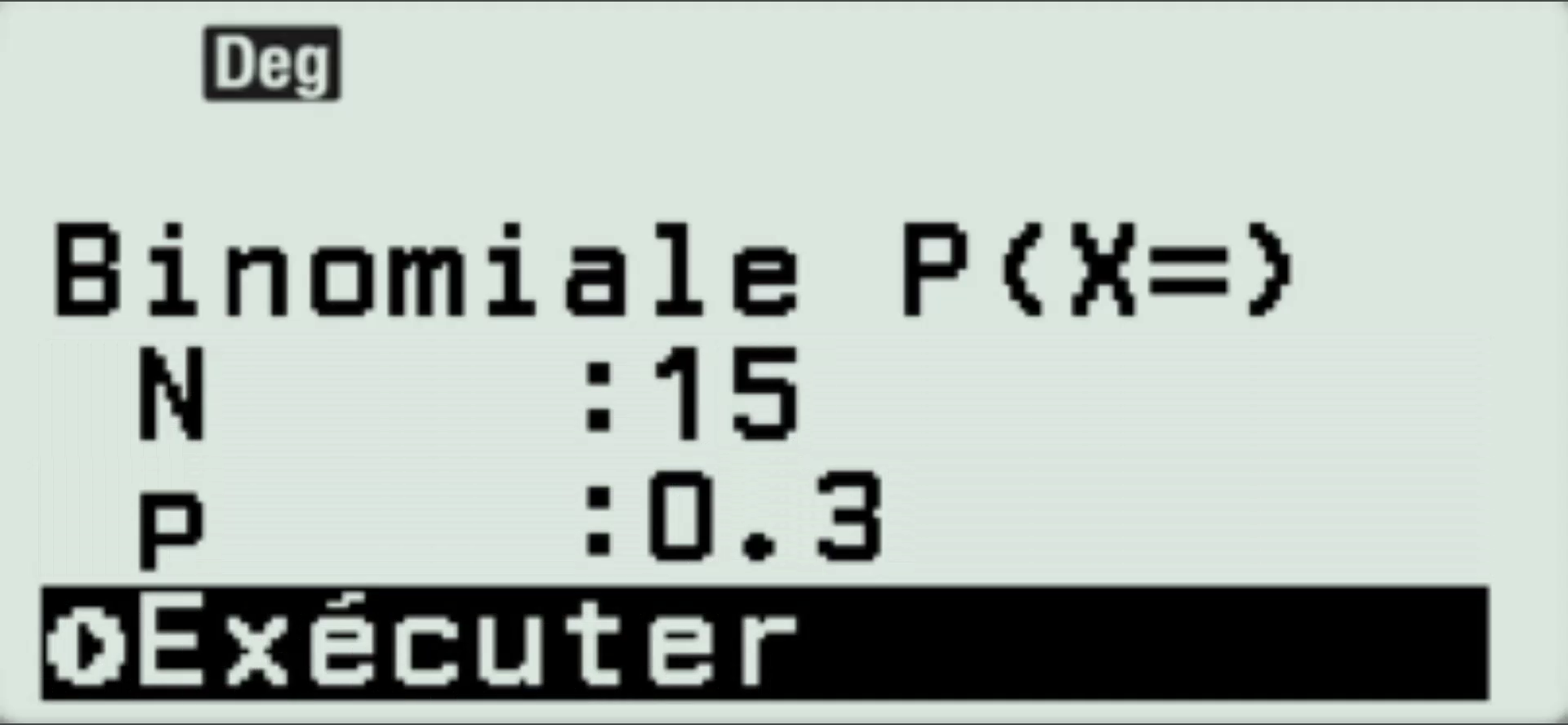

Cette application permet de travailler avec 3 lois de probablités :

• 2 lois discrètes : binomiale et de Poisson
• 1 loi continue : Normale

Pour chaque loi le menu permet de choisir différentes questions types sur lesquelles travailler :

• 2 questions pour les lois discrètes : P(X=...)=? , P(X≤...)=?
• 3 questions de loi Normale : densité de probabilité, P(...≤X≤...)=?, P(?≤X≤?)=...

Notons bien qu'ici les menus ont été intégralement traduits en Français, et que Casio a même fait l'effort de présenter les questions types en équation soit sous la forme des énoncé, cours et livres auxquels les élèves sont habitués (là où les modèles CW Classwiz haut de gamme que nous avions testés jusqu'à présent nommaient la situation type de façon plus obscure pour les élèves : avec des suffixes pour valeur de probabilité, densité de probabilité, probabilité cumulée, probabilité inverse). Quel beau chemin parcouru ! 😊


------------------------------------------
5) Application Vecteurs

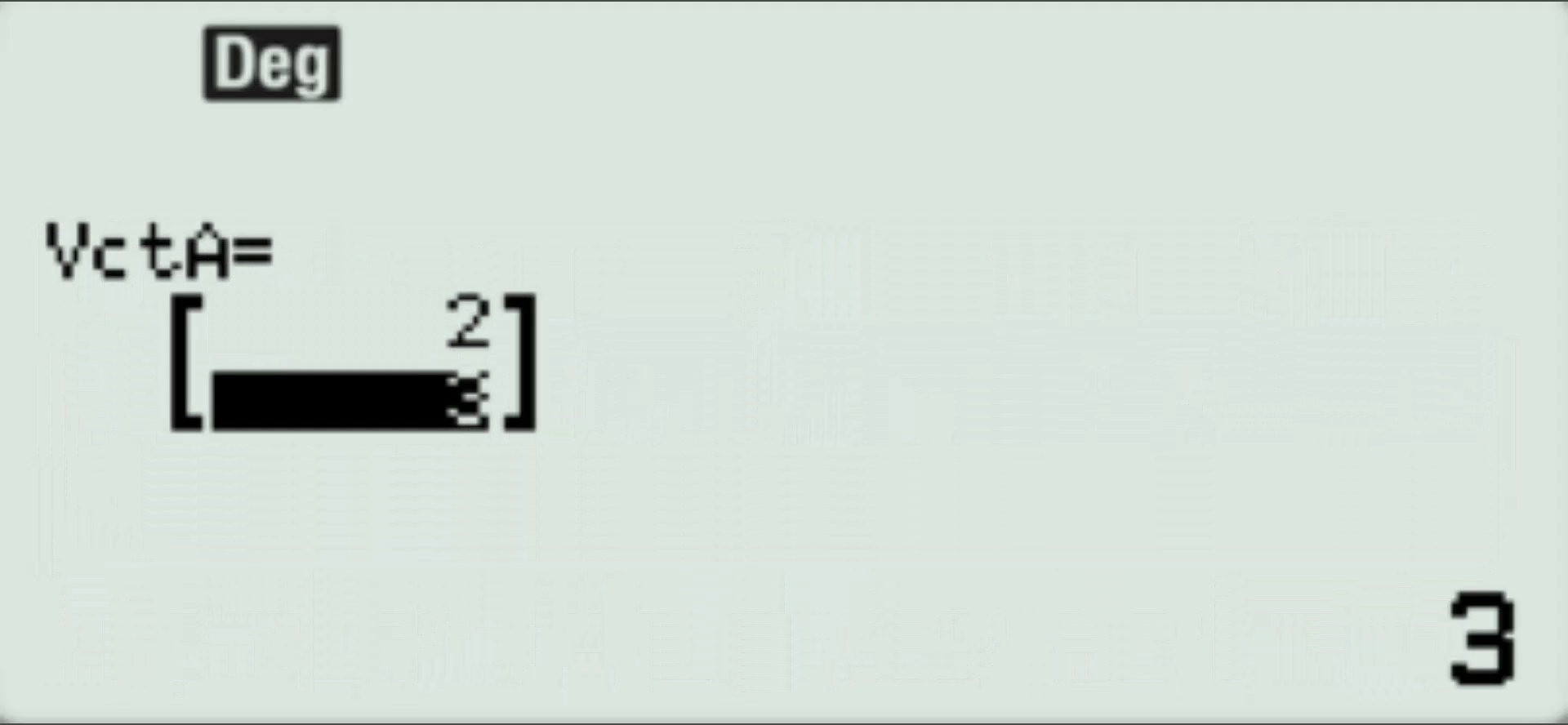

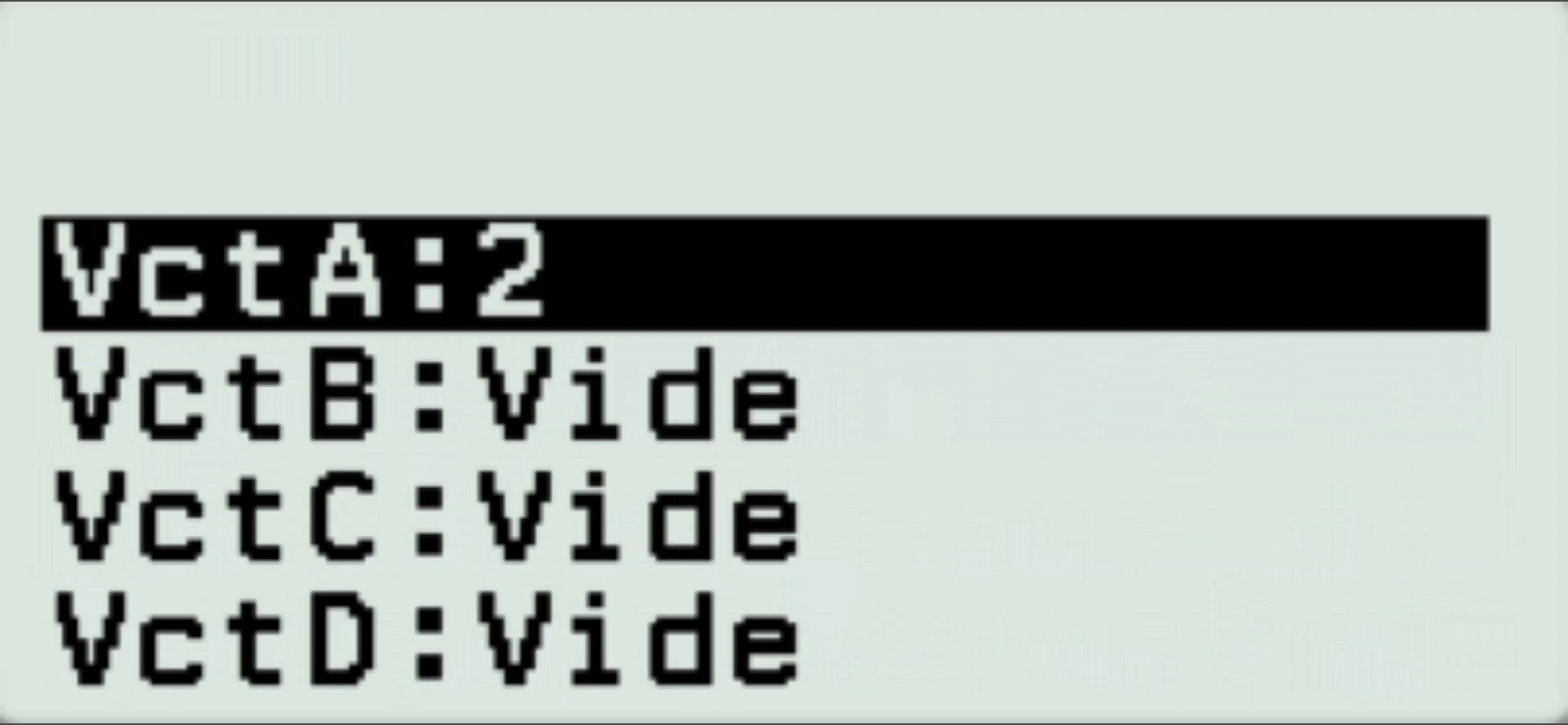

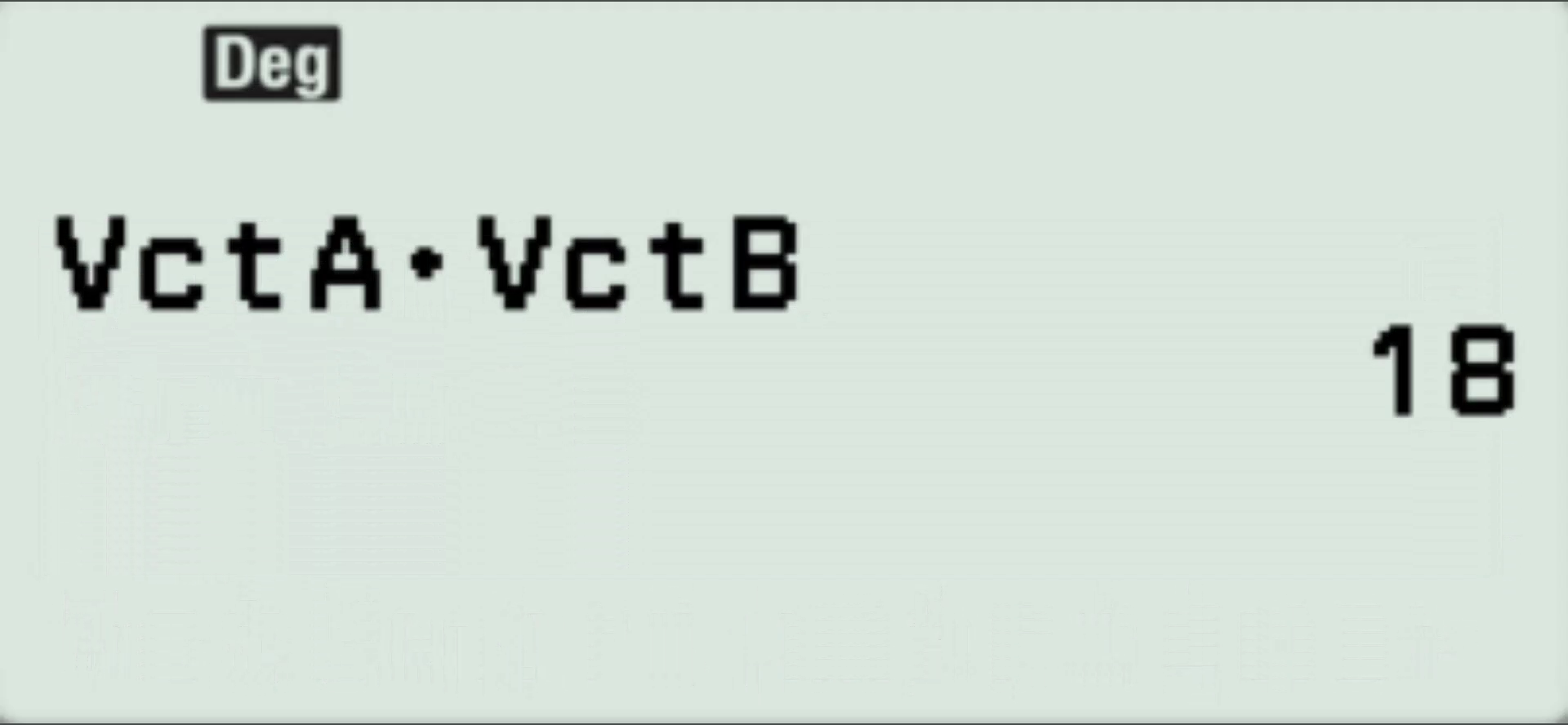

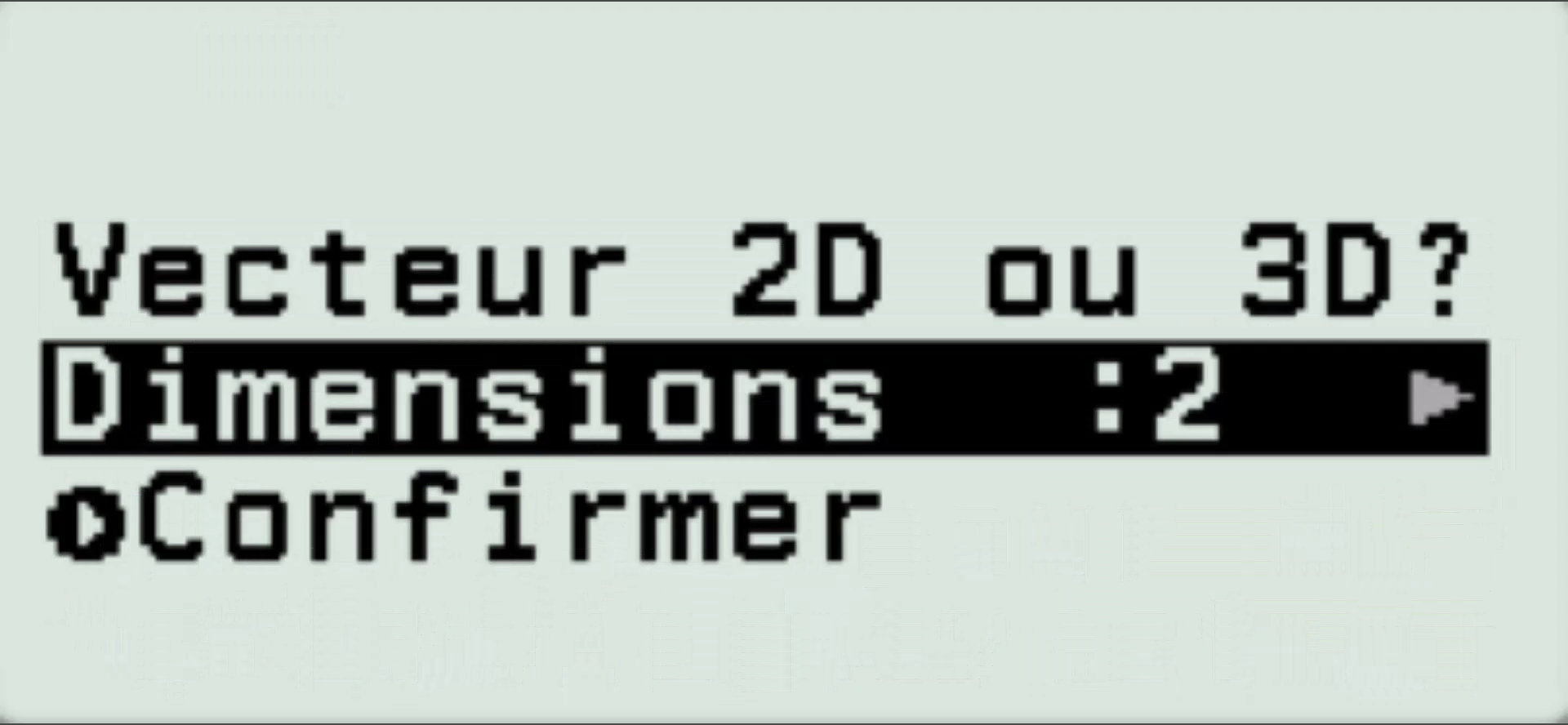

Nous avons donc également l'application Vecteurs des modèles CW Classwiz haut de gamme, elle aussi jusqu'ici inédite en France, et avec des menus intégralement traduits en Français.

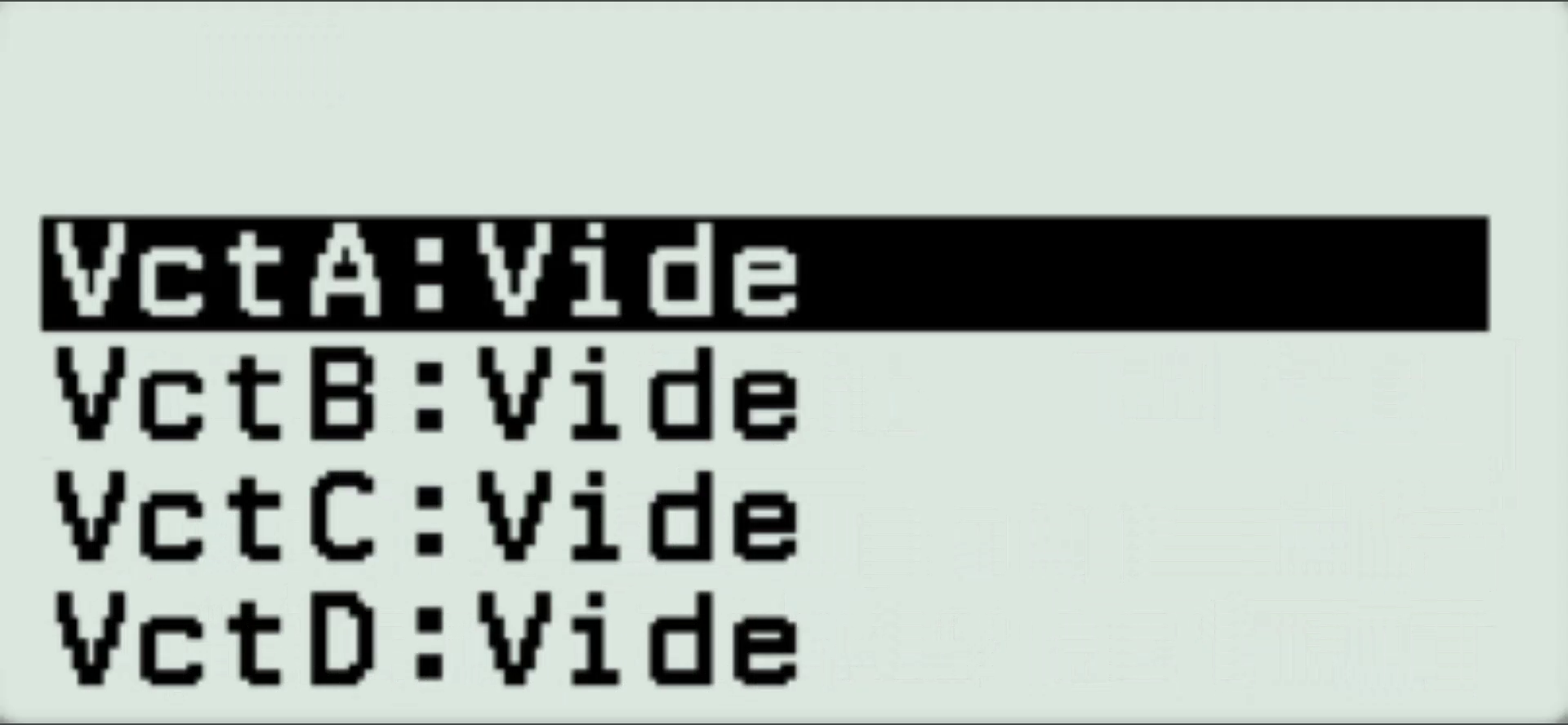

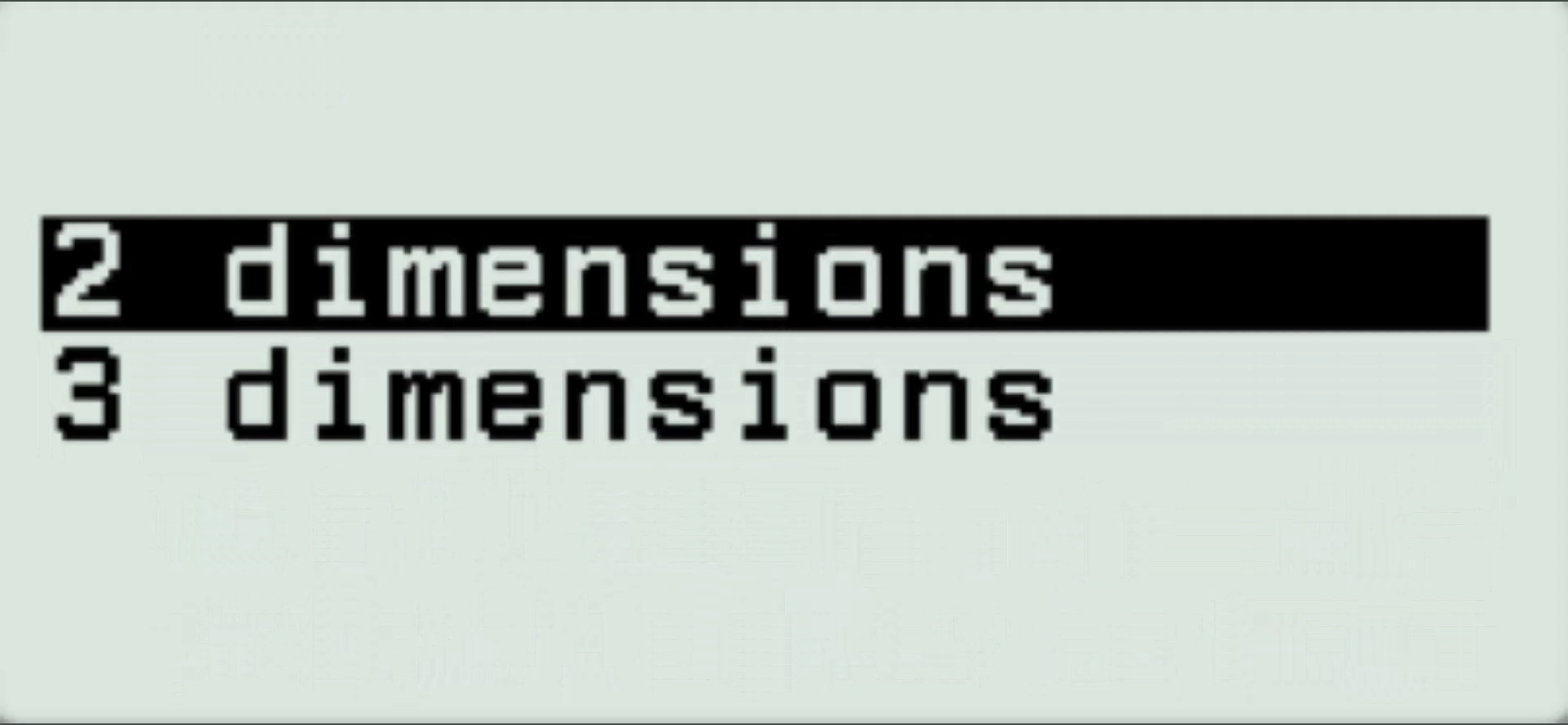

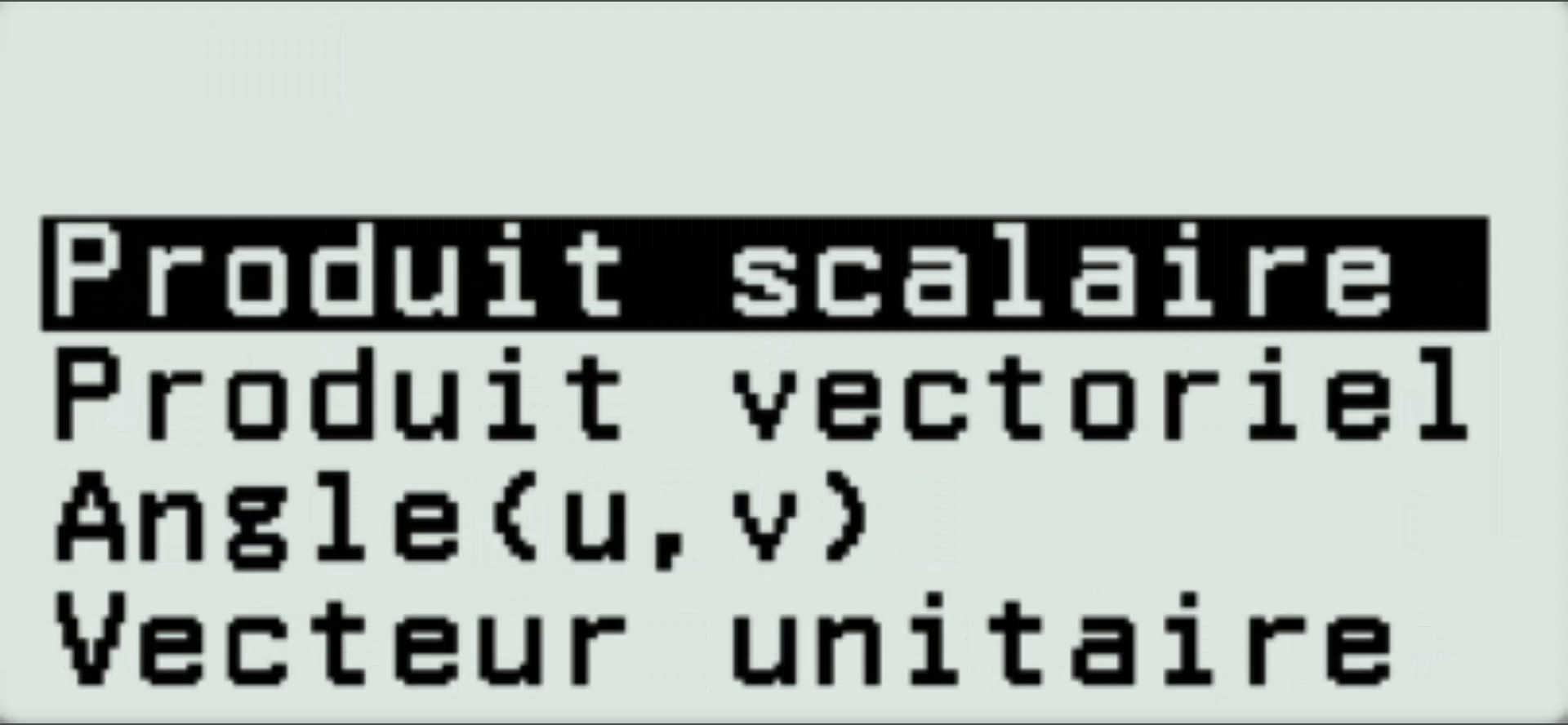

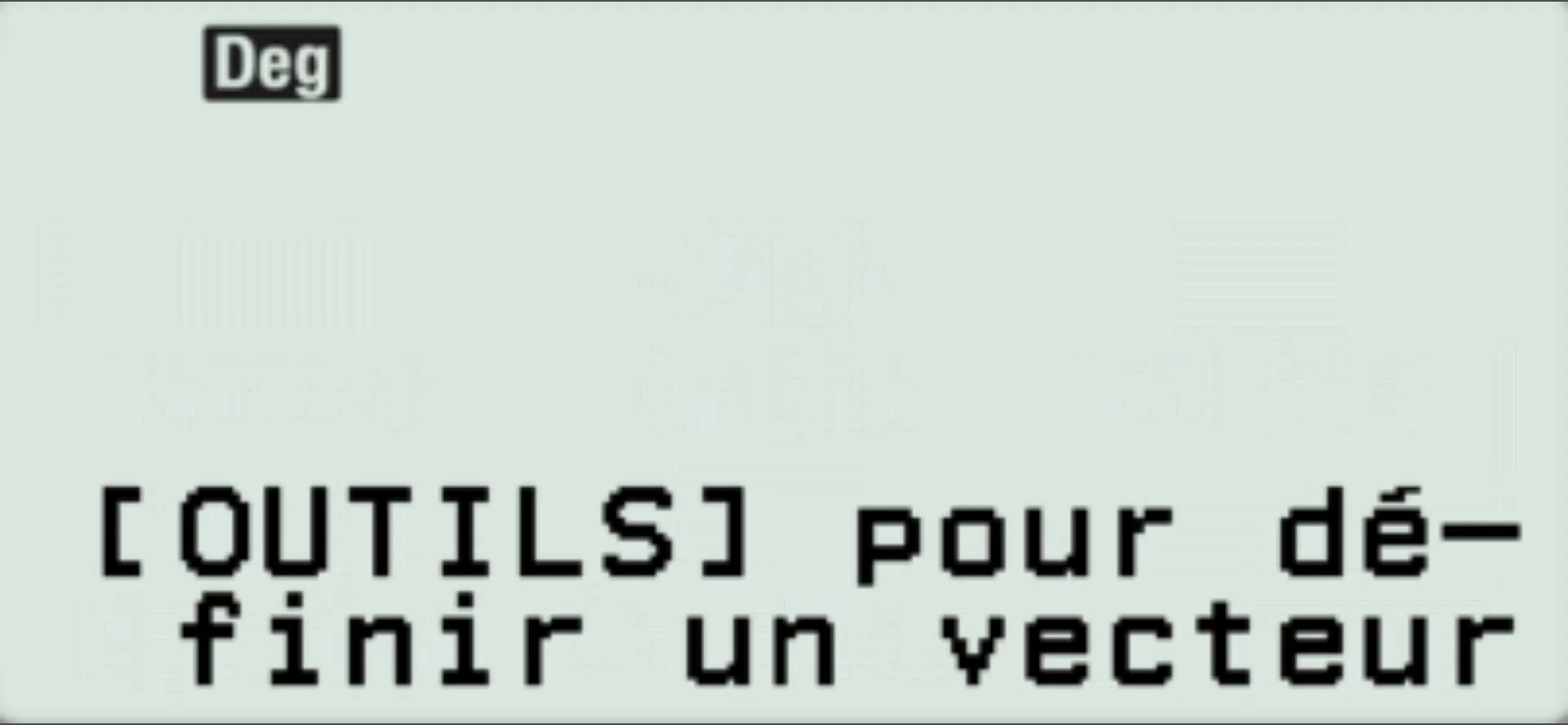

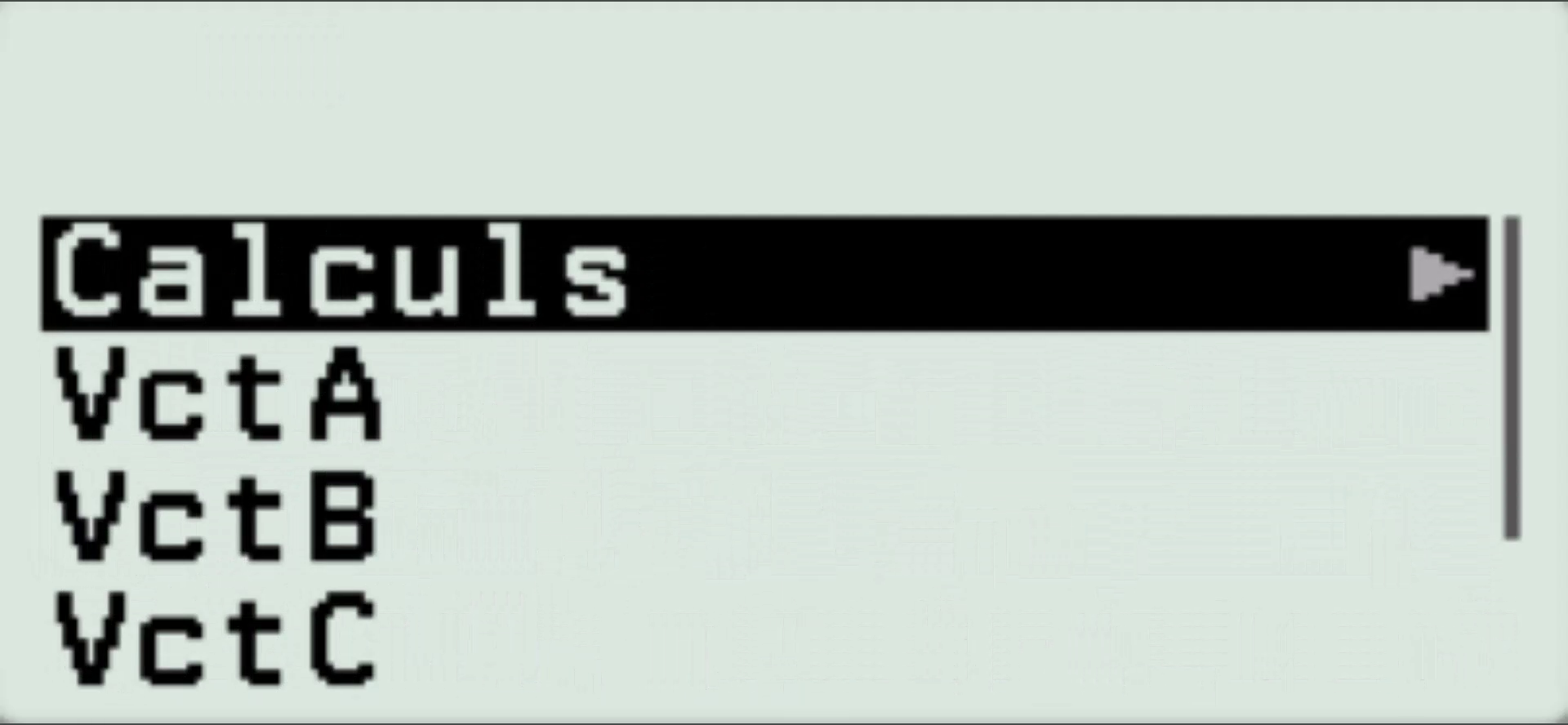

Cette application permet de travailler avec un maximum de 4 vecteurs, A, B, C et D. C'est le menu contextuel de la touche [OUTILS] qui permet de définir chacun de ces vecteurs en dimension 2 ou 3, et d'appeler les opérations ou fonctions spécifiques au calcul vectoriel. On y retrouve par exemple les produits scalaires et vectoriels avec les bons symboles !


------------------------------------------
6) Application Graphe
Il est grand temps de découvrir la toute nouvelle application Graphe.

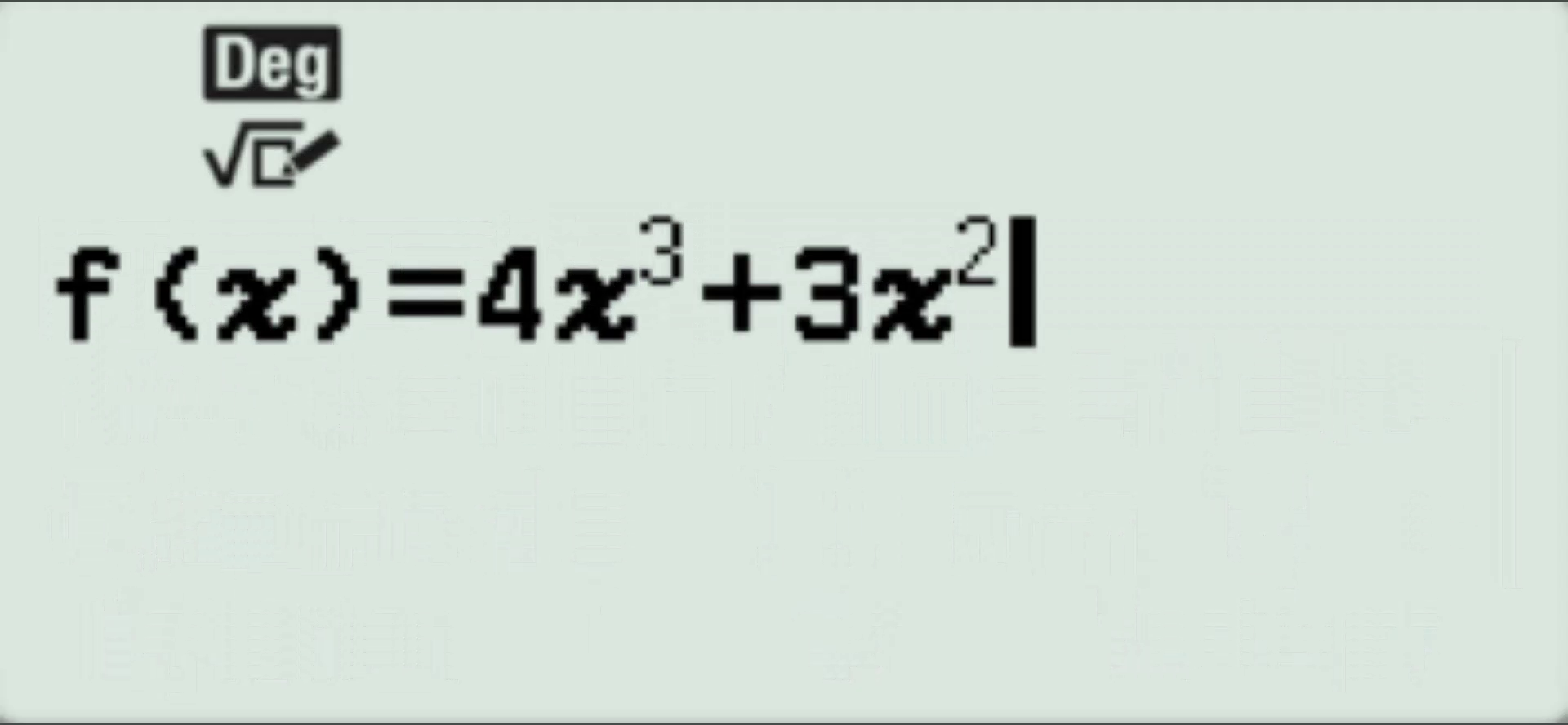

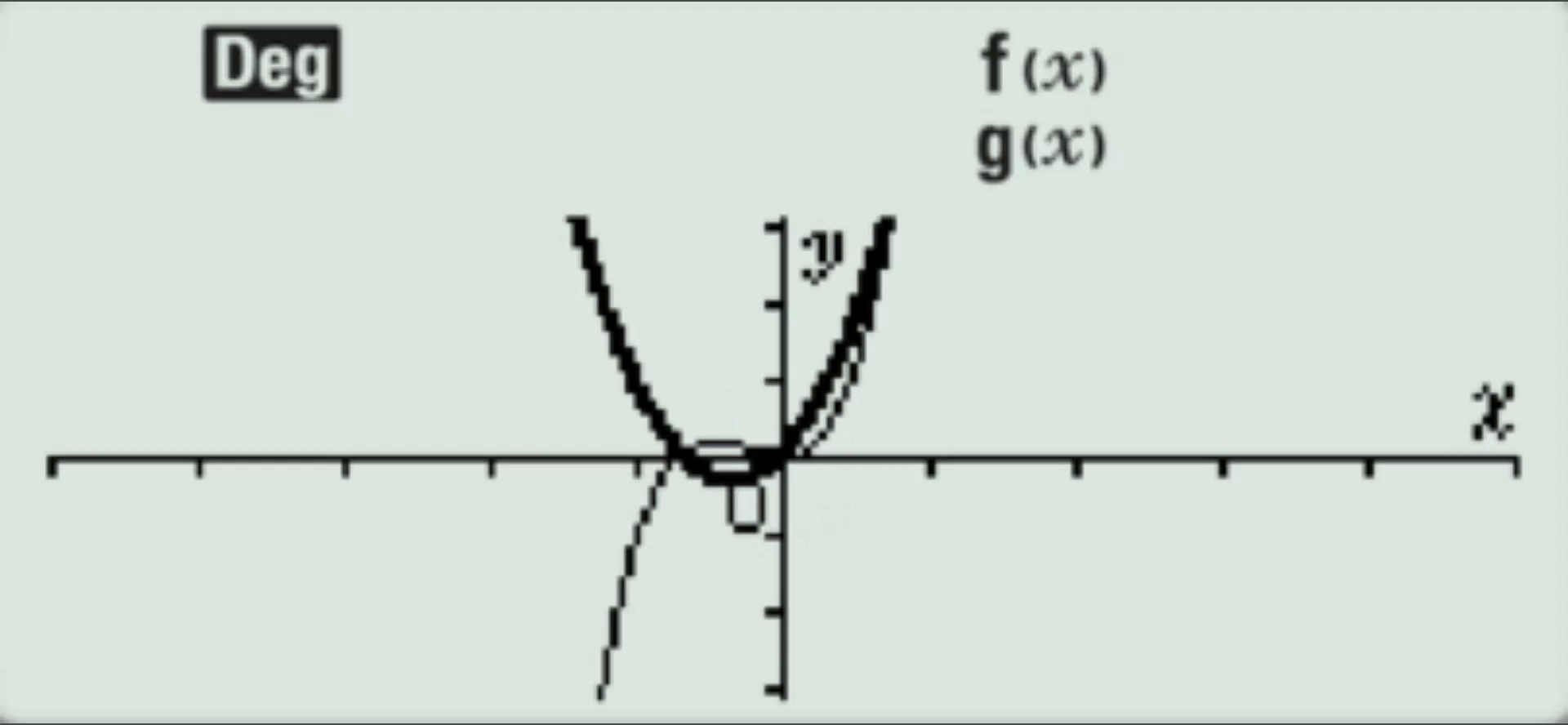

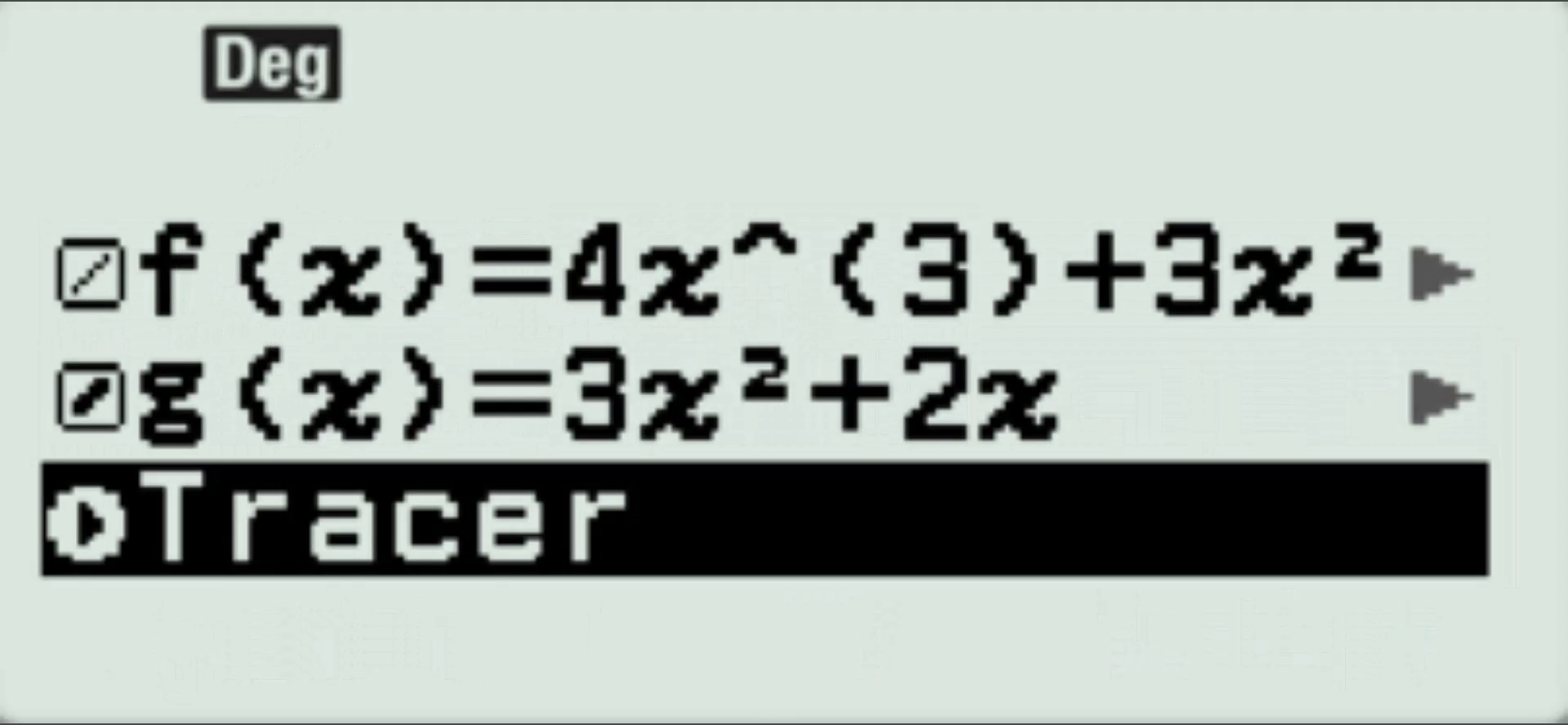

Elle permet de définir jusqu'à 2 fonctions f et g, la saisie se faisant en écriture naturelle.

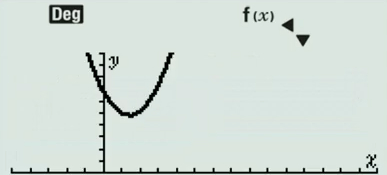

Le ou les graphes associés sont alors tracés dans une fenêtre graphique de 191×63 pixels, la colonne de pixels tout à gauche étant inutilisée.

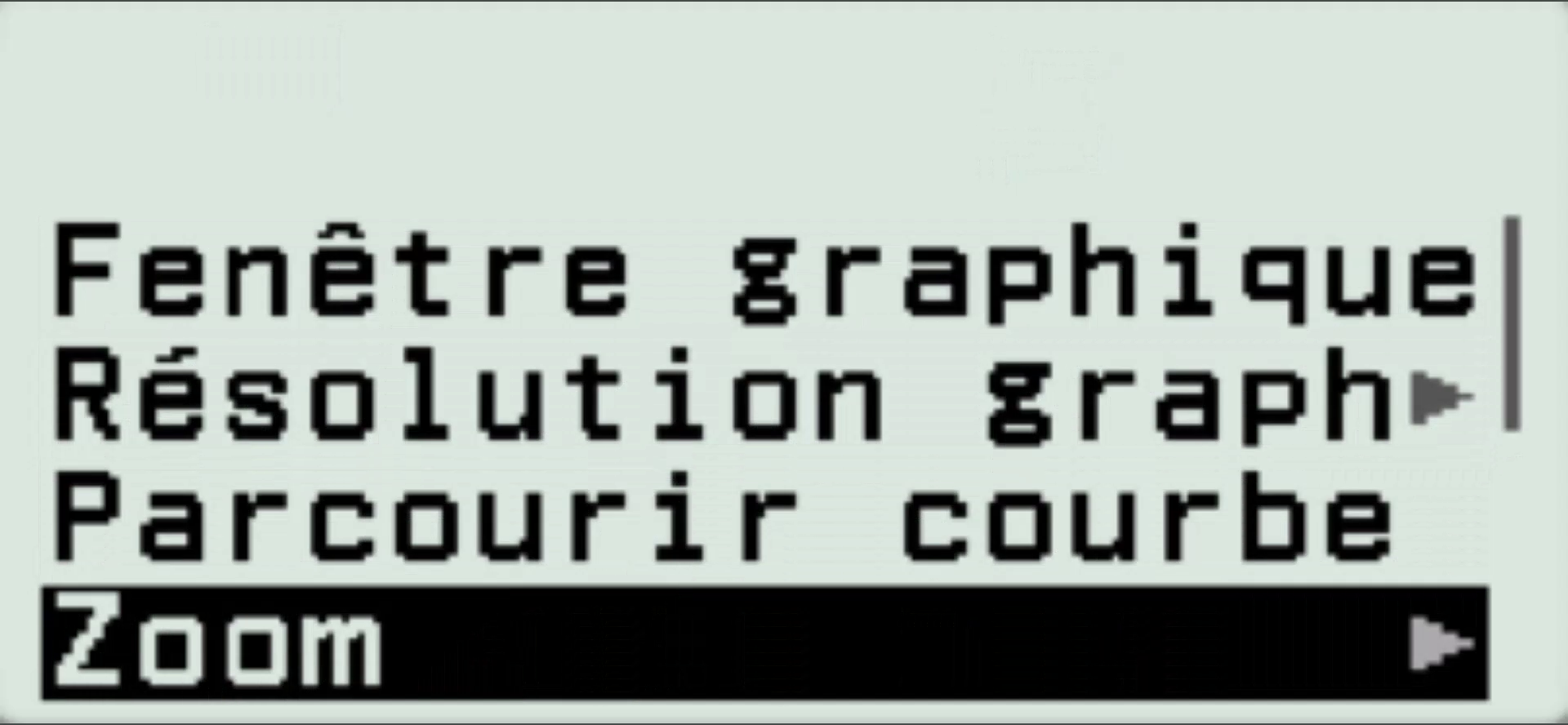

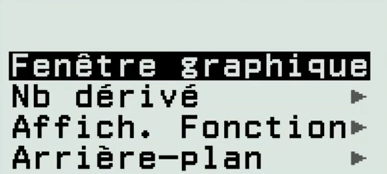

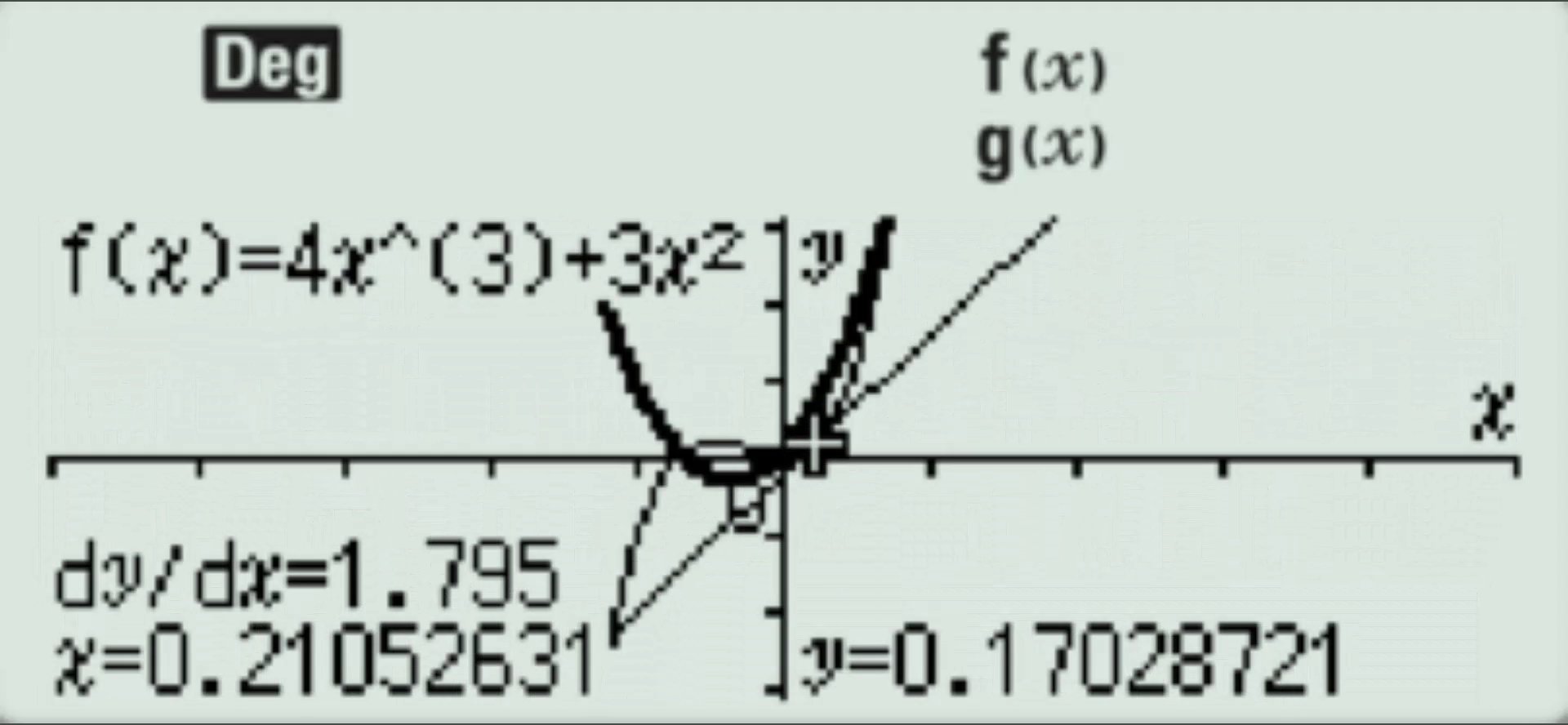

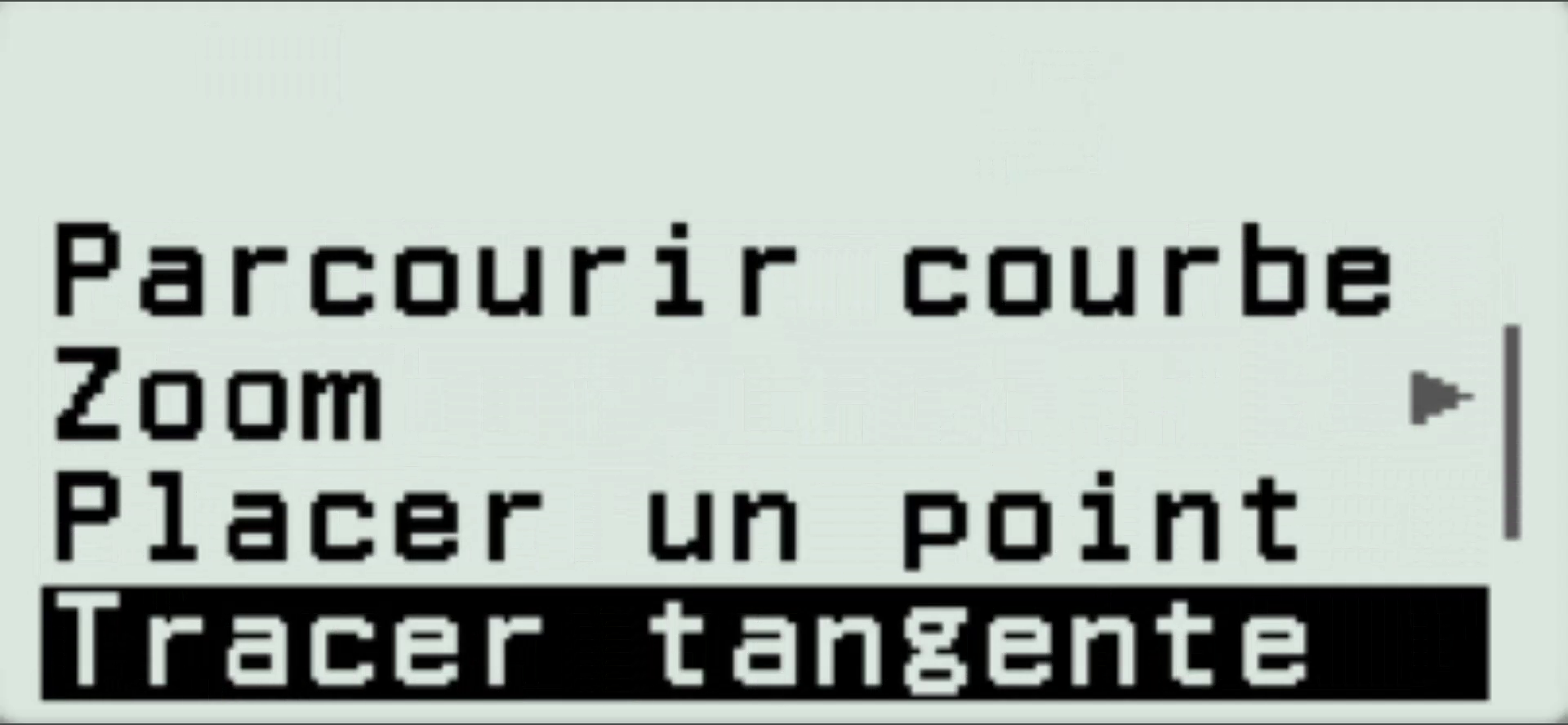

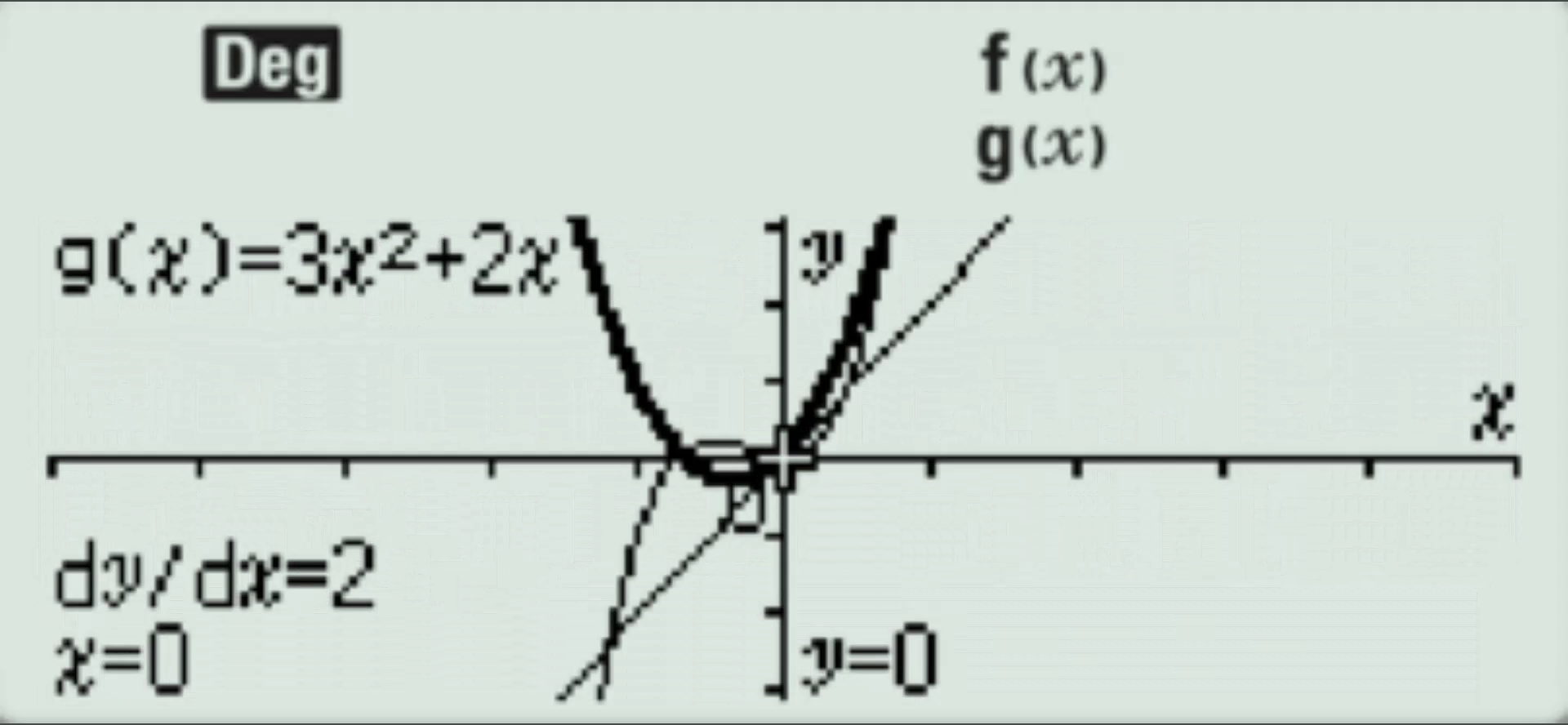

Une fois le(s) graphe(s) obtenu(s) le menu contextuel [OUTILS] dispose d'une très belle collection d'outils d'étude dont tu peux avoir besoin :

• parcours de courbe au curseur
• image
• antécédents
• zéros (intersections avec l'axe des abscisses)
• ordonnée à l'origine (intersection avec l'axe des ordonnées)
• intersections entre les deux graphes
• nombre dérivé
• tracé de la tangente avec affichage de la pente

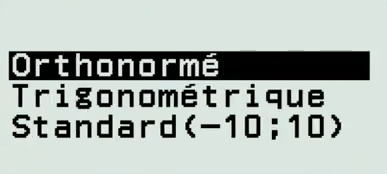

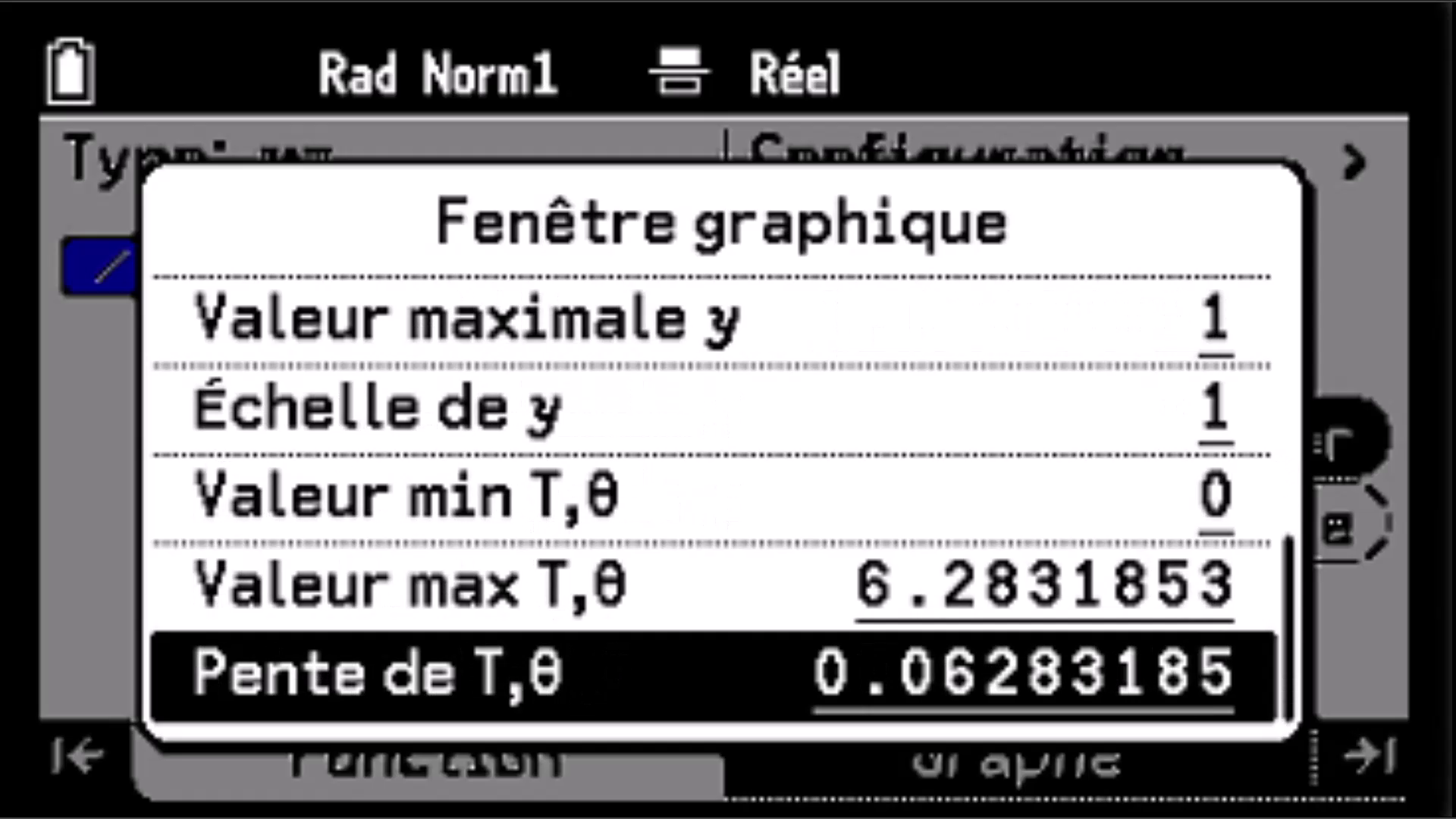

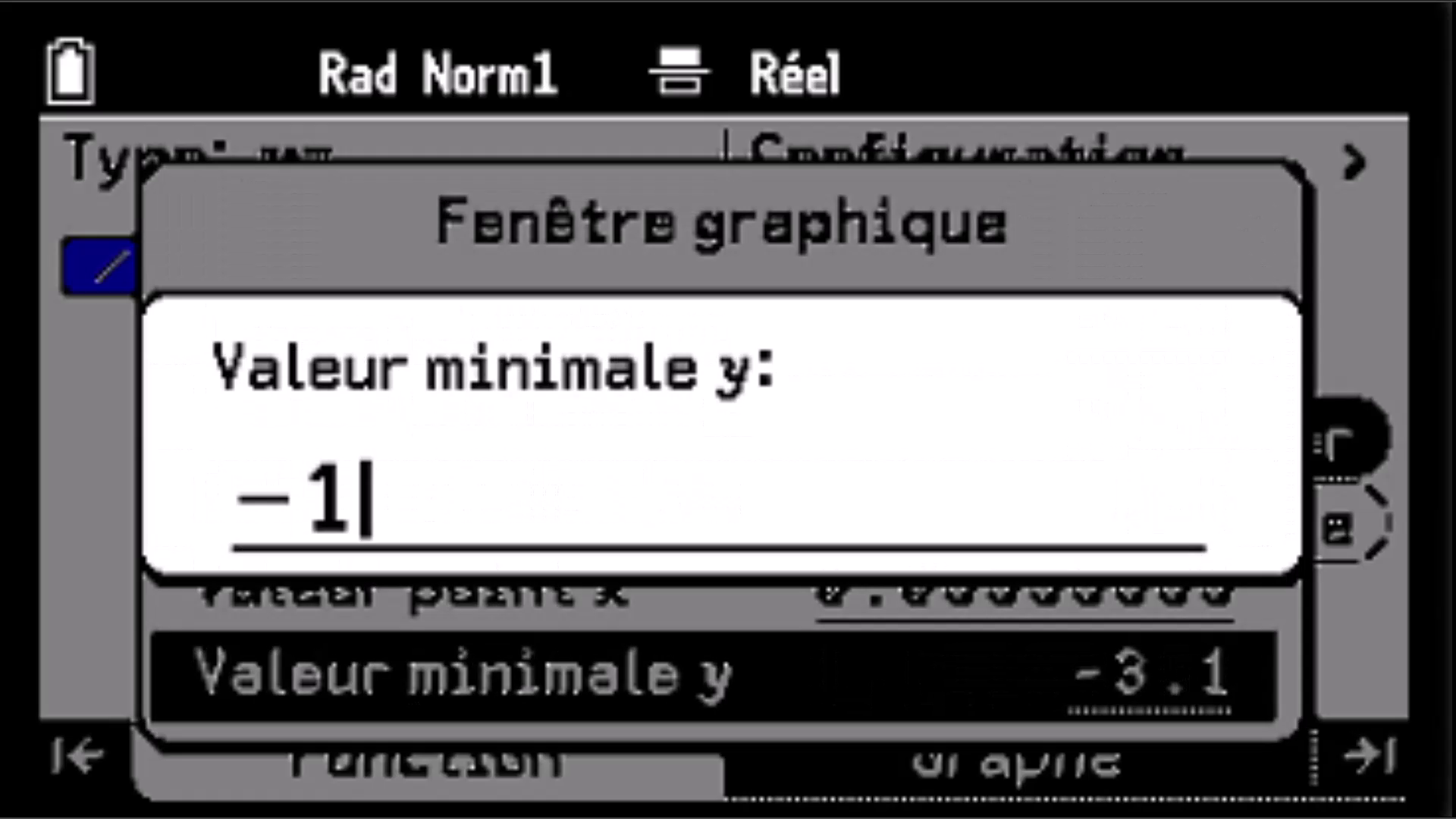

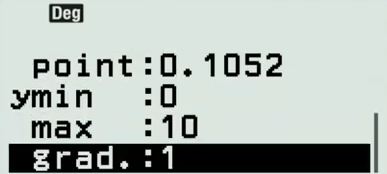

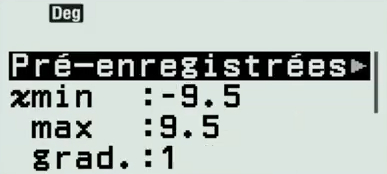

Si la configuration actuelle de la fenêtre graphique ne te convient pas, le menu contextuel [OUTILS] te permet de la changer. Si tu peux bien évidemment modifier individuellement chaque valeur, notons également la présence de configurations prédéfinies :

• Orthonormé pour un repère orthonormal (même unité pour les axes des abscisses et ordonnées)
• Trigonométrique
• Standard (bornes horizontales de -10 et 10)

Et terminons sur une innovation géniale de la part de Casio. Sur la vue graphique, les 4 drapeaux directionnels s'allument pour t'indiquer la position de l'origine du repère par rapport au centre de l'écran. C'est ainsi particulièrement utile si jamais les axes étaient invisible car positionnés hors de l'écran, une situation très fréquente sur d'autre modèles et également très pertubatrice pour nombres d'élèves se retrouvant alors totalement perdus. Ici donc la Graph Light t'indique de façon totalement intuitive les touches fléchées à presser pour ramener les axes et même l'origine dans ton champ de vision ! 👍

------------------------------------------
7) Catalogue

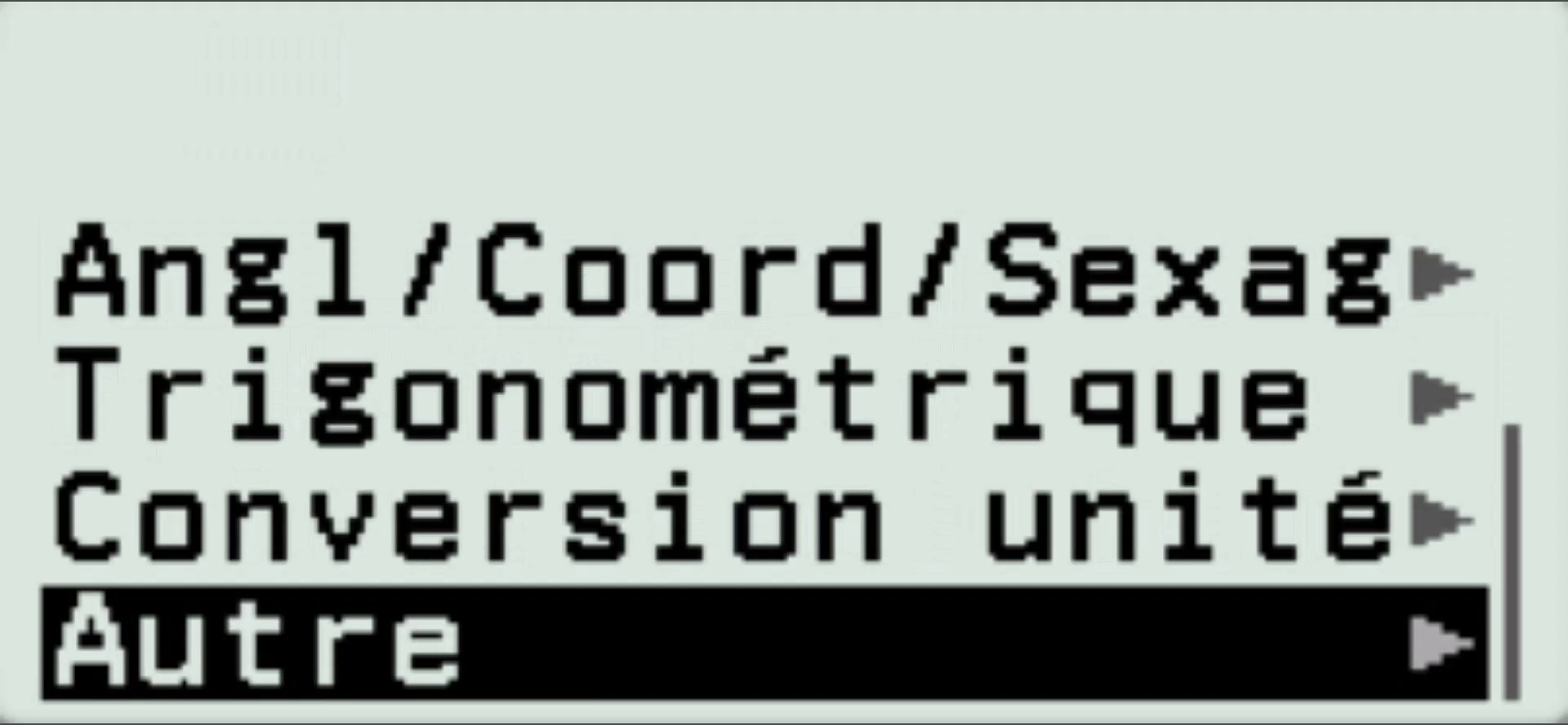

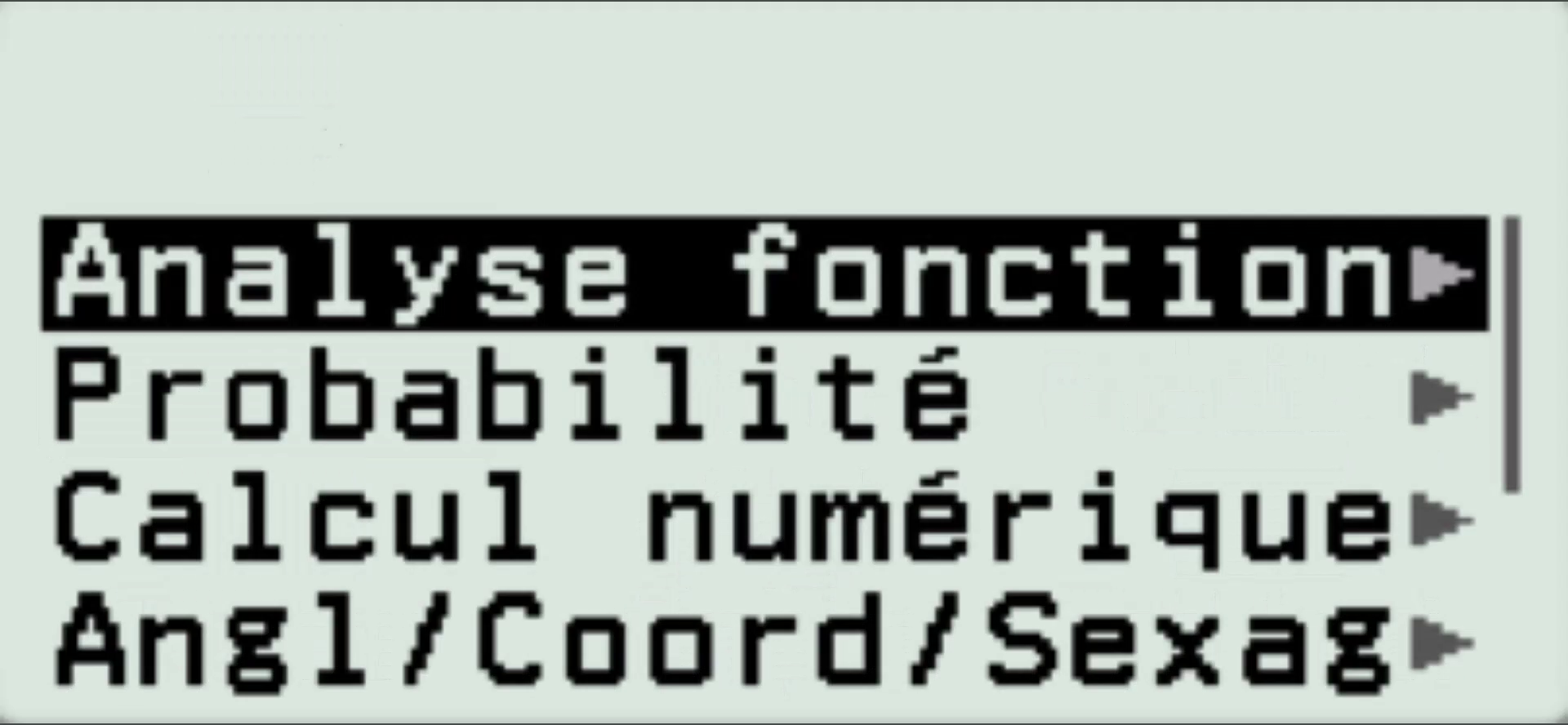

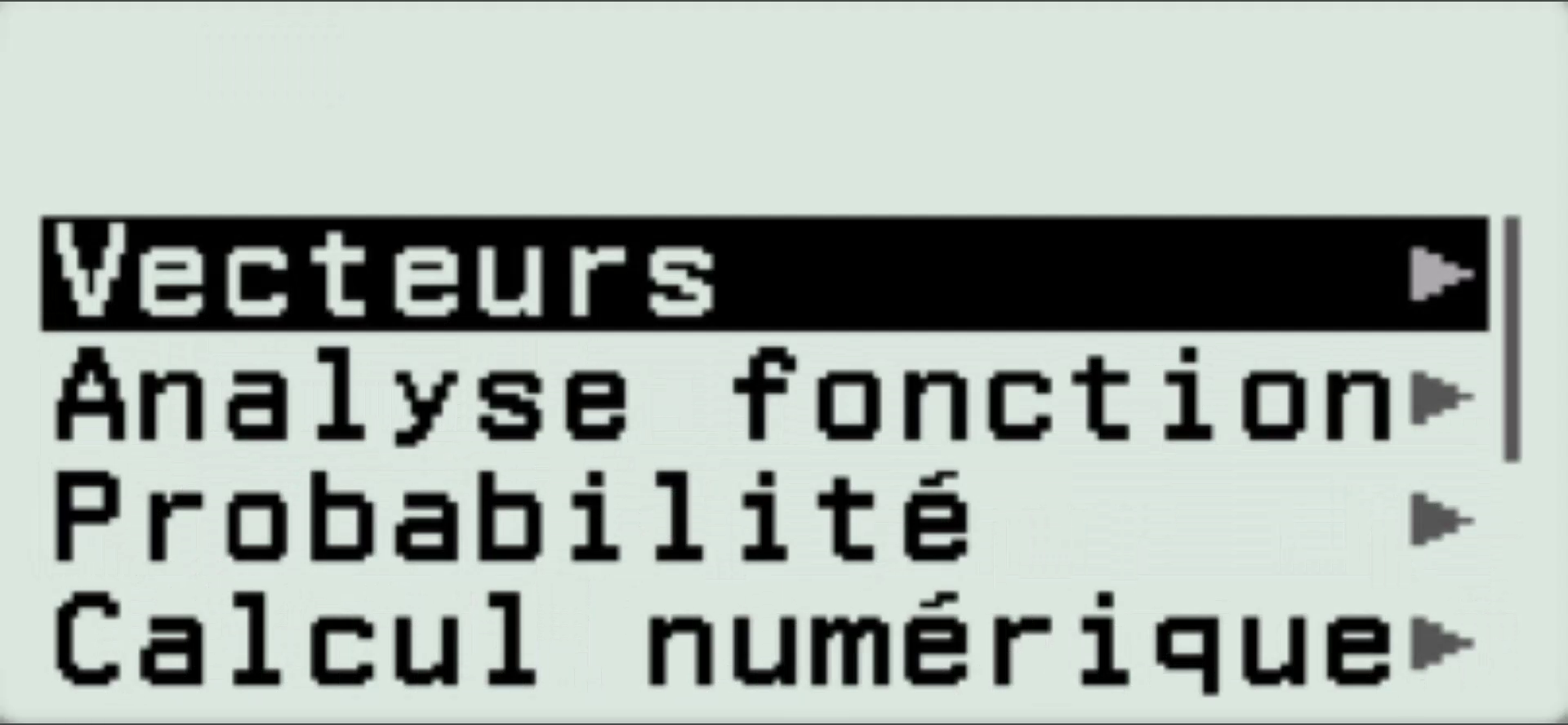

Quittons maintenant les applications pour nous intéresser à la touche [CATALOG], présentant pour sa part des fonctionnalités transversales aux diverses applications.

Nous y notons plusieurs choses absentes de la fx-92 Collège Classwiz :

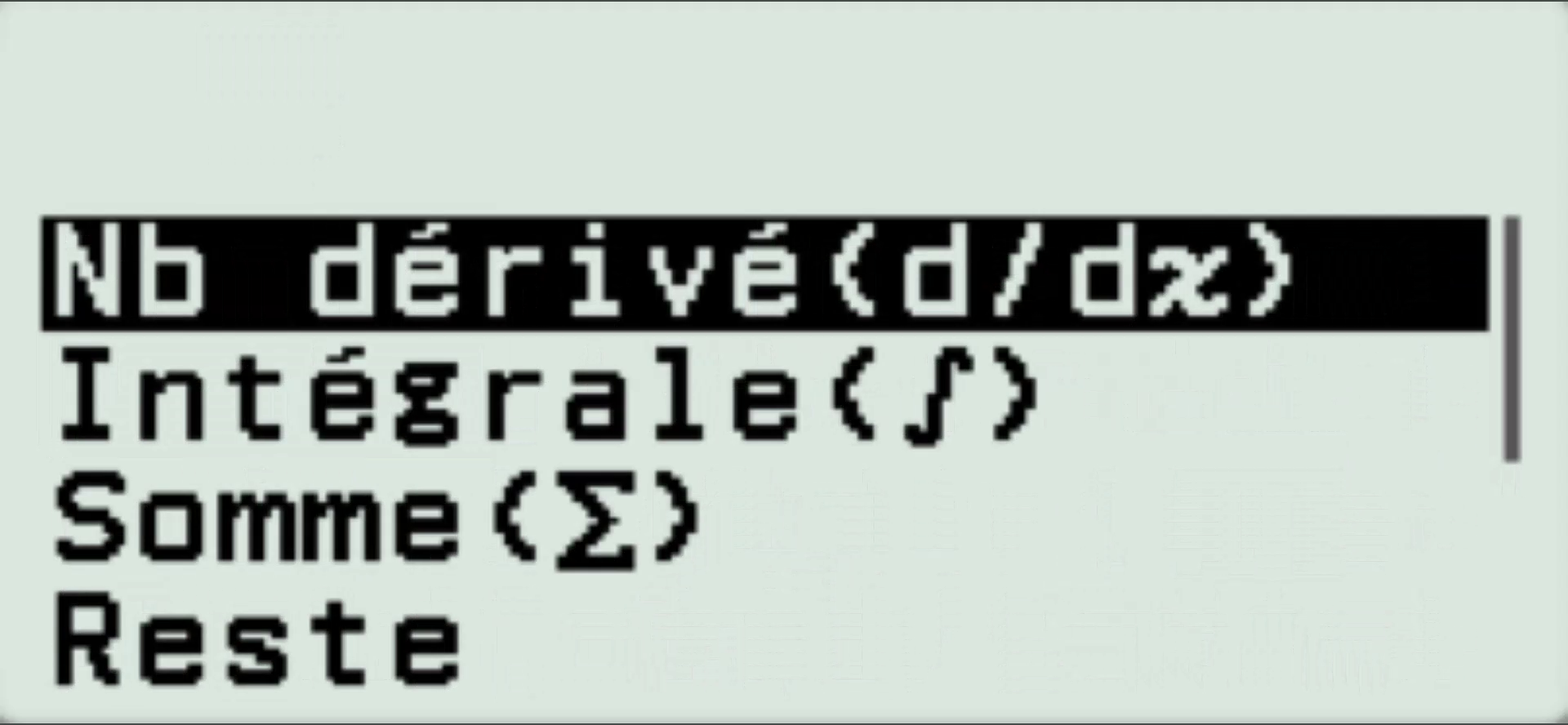

• les opérateurs de sommation, dérivation et intégration
• un convertisseur d'unités, même si il est très loin d'être aussi poussé que celui présent sur les modèles CW Classwiz haut de gamme, ne traitant que des unités de vitesse et de température

------------------------------------------
8) Echantillons et émulateurs
Envie toi aussi de pouvoir tester la Graph Light par toi-même et découvrir l'ensemble de ses capacités ? Enseignant, nous avons plusieurs possibilités totalement gratuites à te proposer.

Si tu es prof de Mathématiques ou sciences en exercice dans un lycée de France (aussi bien en métropole qu'en outre-mer), alors tu peux dès maintenant demander à recevoir gratuitement dans ton établissement un exemplaire de la Graph Light à des fins de test. Fais-vite, les premiers envois auront lieu courant avril soit très vite ; il n'y en aura pas pour tout le monde...

À compter du 10 avril 2024, un émulateur Graph Light sera téléchargeable pour ajout à ta clé USB d'émulation Casio (émulateur utilisable directement sans installation sous Windows). Attention l'émulateur ne fonctionnera que si la clé USB d'émulation Casio officielle est branchée sur ton ordinateur. Enseignant, si tu ne disposes pas encore de cette clé USB, tu peux également la demander gratuitement.

Dernière possibilité, pour la rentrée 2024 un émulateur en ligne Graph Light tournant directement dans ton navigateur Internet sera rajouté à la plateforme ClassPad.net. Cet émulateur te sera accessible depuis ton compte ClassPad.academy. Tu ne disposes pas encore d'un compte ClassPad.Academy ? Va vite le créer, c'est gratuit pour les enseignants !

------------------------------------------
Conclusion
Pour l'utilisateur scolaire, le remplacement de la Graph 25+E II par la Graph Light présente ainsi divers avantages très significatifs, la plupart logiciels :

• définition d'écran passant de 128×64=8192 pixels à 192×63=12096 pixels ou même 12114 pixels si l'on compte les 18 drapeaux en haut d'écran
• profondeur d'écran passant de 1 bit (noir et blanc) à 2 bits (4 niveaux de gris)
• saisie en écriture naturelle
• moteur de calcul exact QPiRac
• application Tableur
• application pour les lois de probabilités

Mais inversement, passer de la Graph 25+E II à la Graph Light présente aussi quelques régressions, la plupart matérielles :

• perte de l'aspect programmable de la machine
• perte de la connectivité (même si en pratique la connectivité de la Graph 25+E II était déjà très difficilement utilisable car ne disposant pas d'un port USB, et l'interface SB-88 nécessaire pour la connecter à un ordinateur n'étant plus produite par Casio depuis des années)
• perte de puissance puisque l'on passe d'une technologie 32 bits (processeur SH4 à 58,98 MHz) à une technologie 8 bits (processeur nX-U8/100 à 5 MHz)

Et justement, dans le contexte français actuellement compliqué, cette régression pourrait bien se révéler être un énorme avantage. En effet par rapport à la Graph 25+E II, la production de la Graph Light devrait donc coûter beaucoup moins cher à Casio. Et on pourrait donc s'attendre en conséquence à un prix inférieur, sans doute intermédiaire entre les prix des fx-92 Collège Classwiz (à partir de 18€) et Graph 25+E II (à partir de 40€).

Casio nous indique la cible de la Graph Light c'est :

• les cursus non scientifiques (par exemple au lycée la série générale sans spécialité Mathématique)
• le lycée série technologique
• le lycée série professionnelle
• les études supérieures en médecine
• et également le collège, avec l'opportunité d'un équipement unique pour toute la scolarité du collège au lycée notamment pour les cités scolaires (nous y mettons toutefois un bémol, avec l'absence sur la Graph Light de l'application Algorithmique de notre point de vue essentielle au Collège)

Pour résumer la Graph Light est une calculatrice hybride, avec des fonctionnalités graphiques greffées sur un matériel de calculatrice scientifique. Justement, cette régression matérielle significative devrait permettre en théorie une commercialisation à un prix inférieur à celui de la Graph 25+E II (actuellement proposée à partir de 40€).

Rappelons le contexte de forte inflation et notamment en France de réticence d'une grande part des lycéen(ne)s et de leurs familles face à un équipement en calculatrice graphique alors que la réforme du lycée fait que la visibilité est désormais bouchée à moins d'une année (choix de 3 spécialités en fin de Seconde, puis abandon d'1 spécialité en fin de Première - difficile de savoir à l'avance si l'on sera concerné ou pas en Terminale par une épreuve scientifique terminale sous la réglementation nationale n'autorisant que la calculatrice graphique comme seul outil numérique).

fx-92 Collège Classwiz et Graph Light partageant quasiment le même clavier, Casio anéantit ainsi toute difficulté de prise en main dans le cadre d'un passage à la Graph Light pour l'entrée en Seconde par exemple, la prise en main est immédiate !

Dans le contexte français la Graph Light nous semble a priori être une nouveauté extrêmement pertinente, répondant à l'ensemble des problématiques évoquées.

A priori un très bon coup de la part de Casio, s'appuyant sur sa belle base d'utilisateurs au Collège pour mieux servir le Lycée. À notre avis la Graph Light a tout ce qu'il faut pour cartonner dans les lycées français et devenir une référence, la seule inconnue étant jusqu'à quel point. Car même si Casio précise que ce modèle cible les cursus non scientifiques, il nous semble probable qu'il soit adopté de façon autrement plus large, le caractère scientifique ou pas du cursus ne se décidant qu'en fin de Seconde.


Comparer les fx-92 Collège Classwiz, Graph Light Lycée et Graph 25+E II

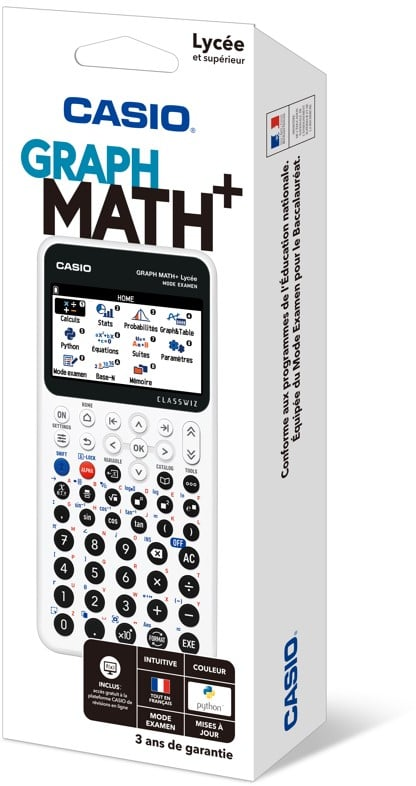

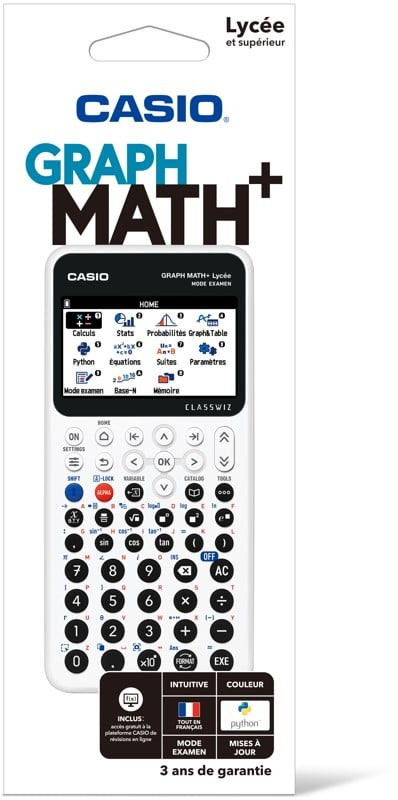

Poursuivons avec la Graph Math+ Lycée. Nous sommes encore loin de la connaître aussi bien que la Graph Light, et plusieurs choses seront encore à l'état d'hypothèses en attente de pouvoir la tester en vrai.

• Généralités
• Clavier
• Ecran d'accueil et applications
• Interface

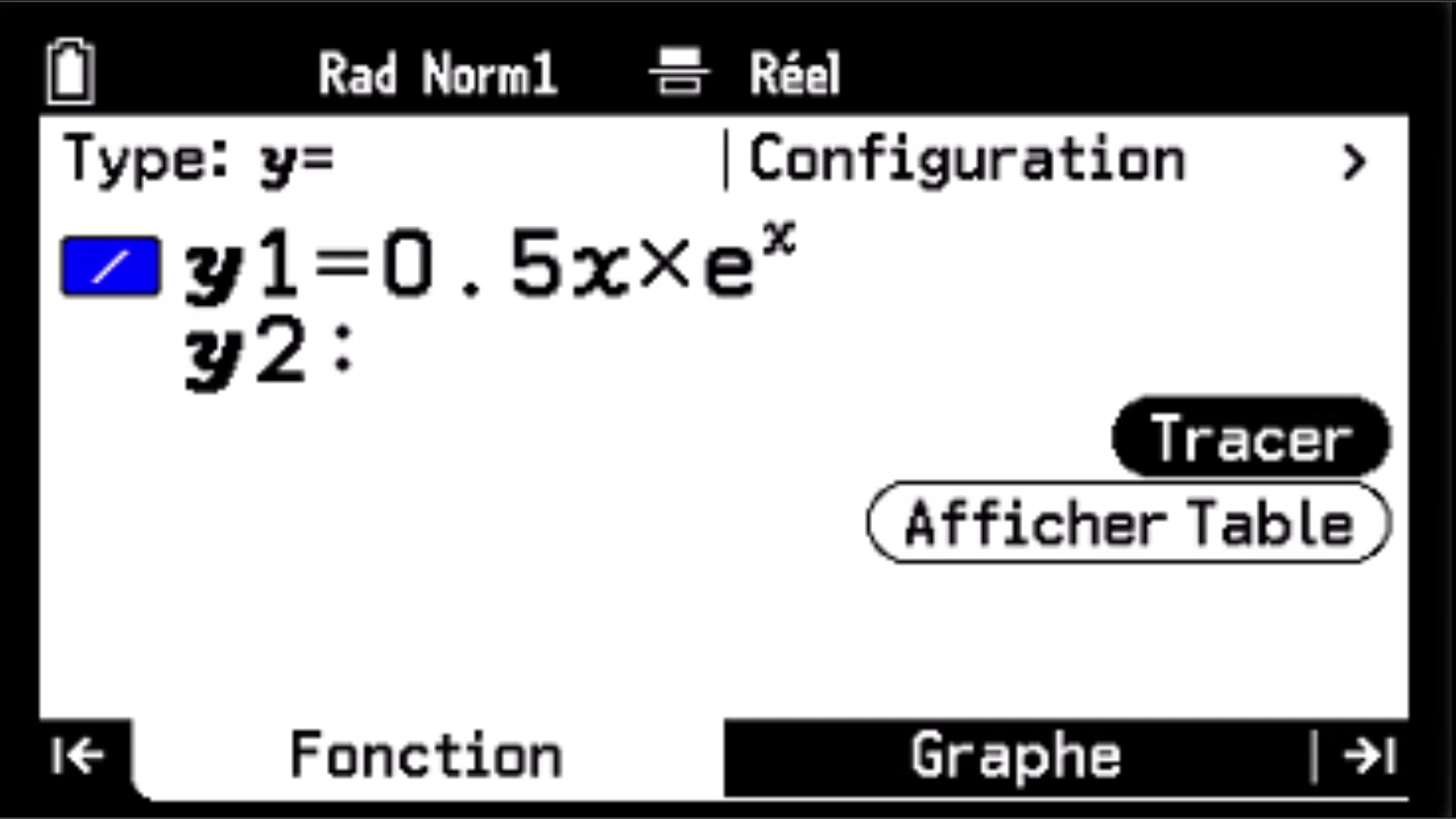

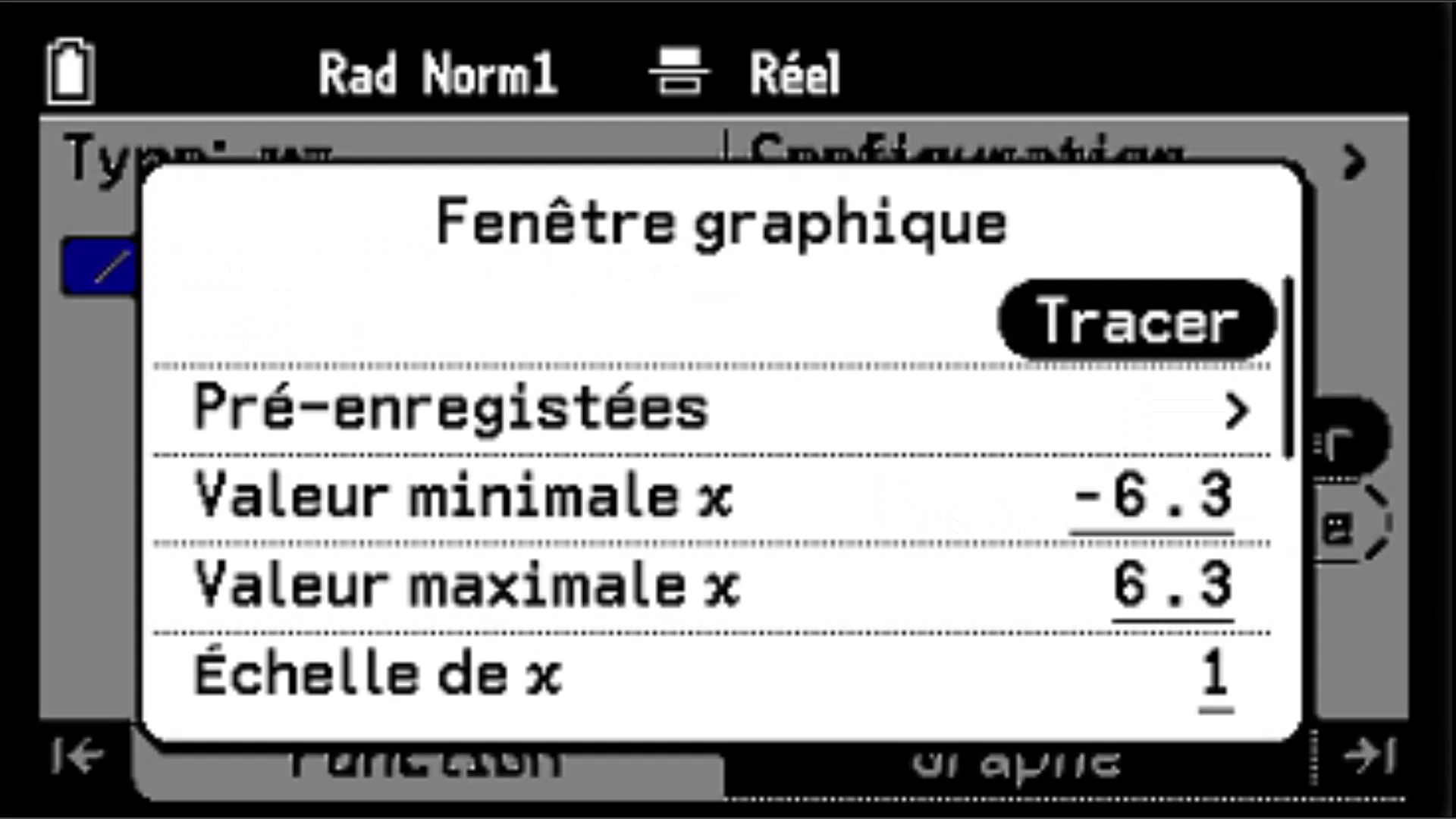

• Application Graphe&Table

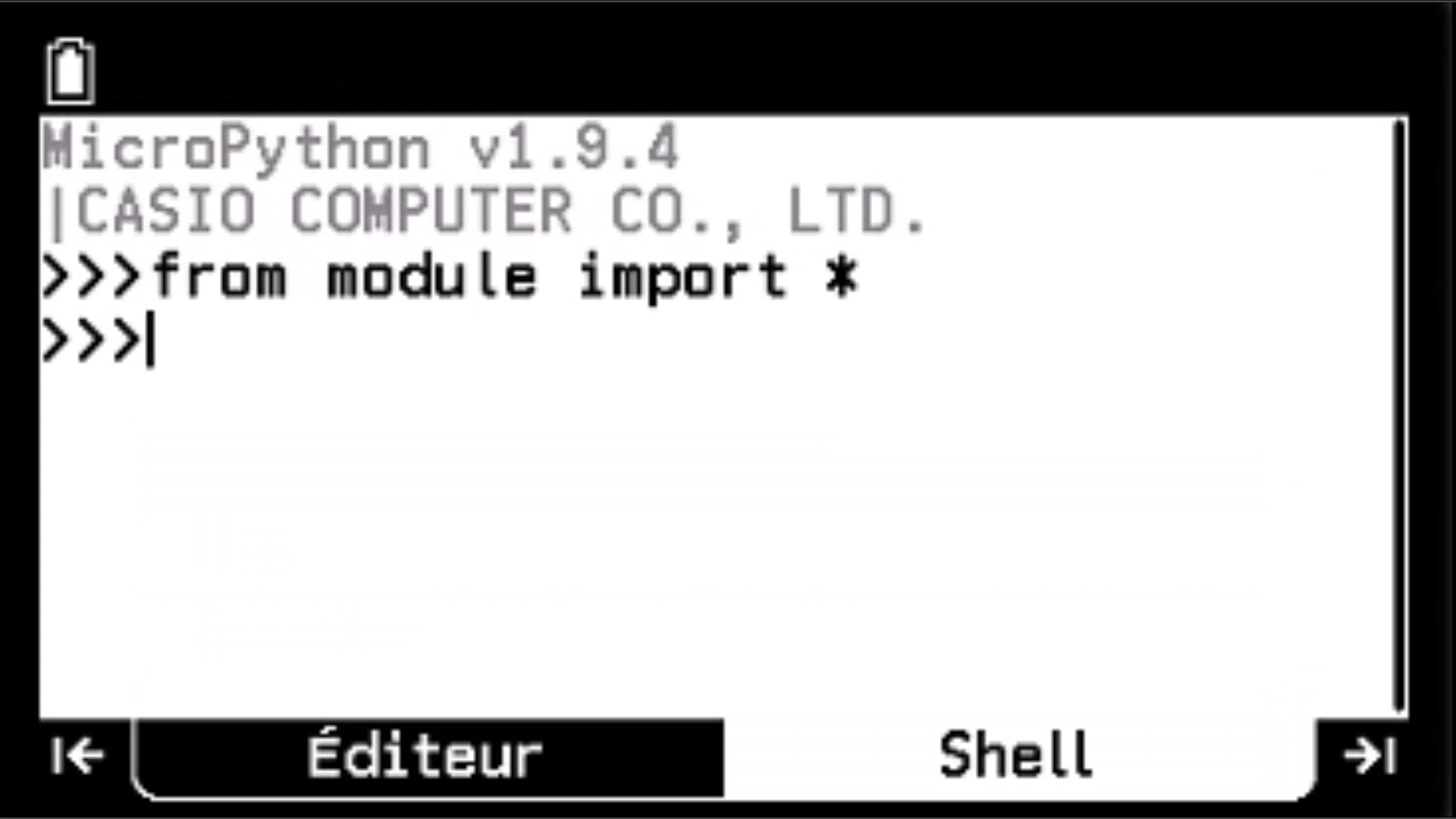

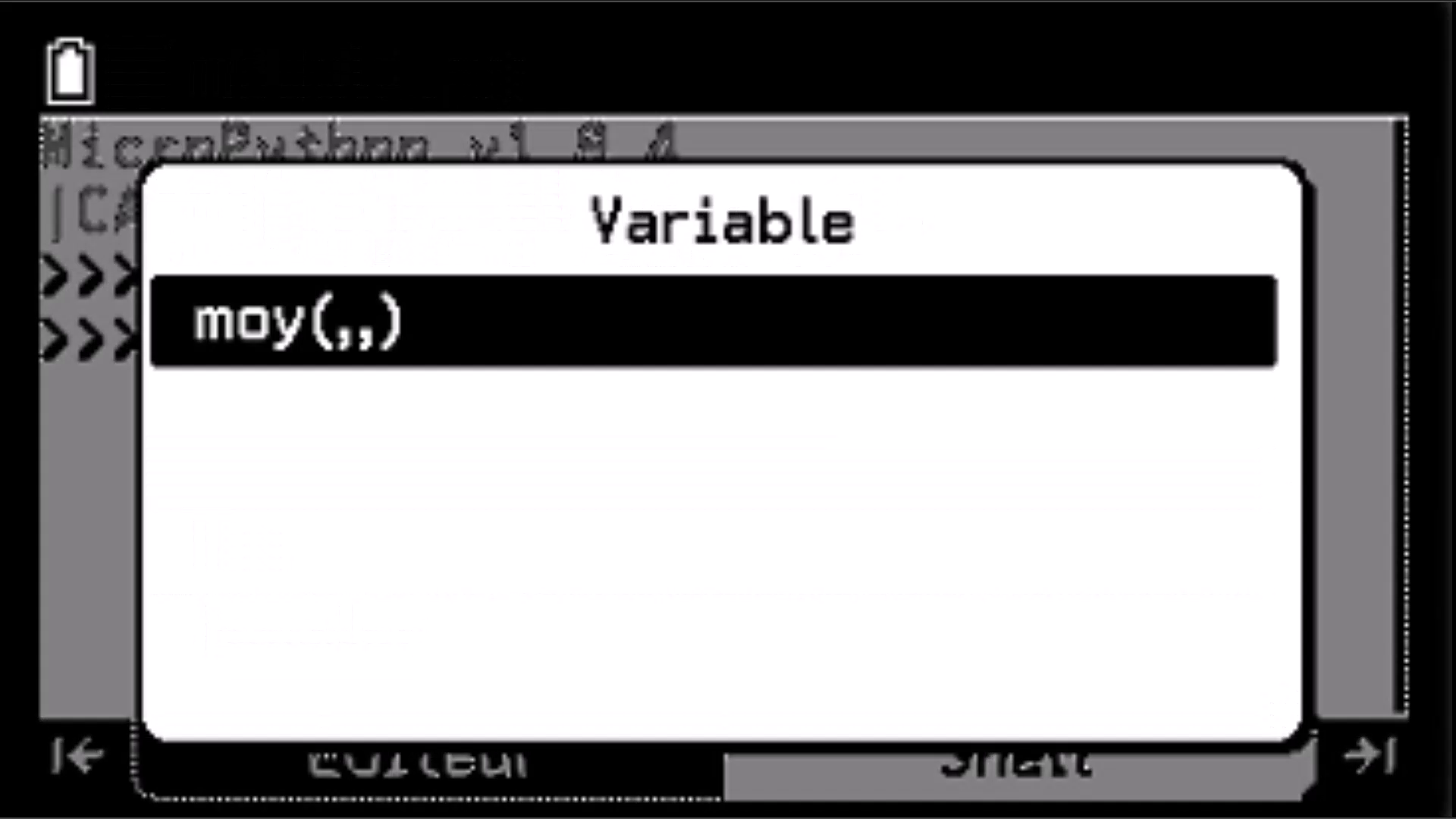

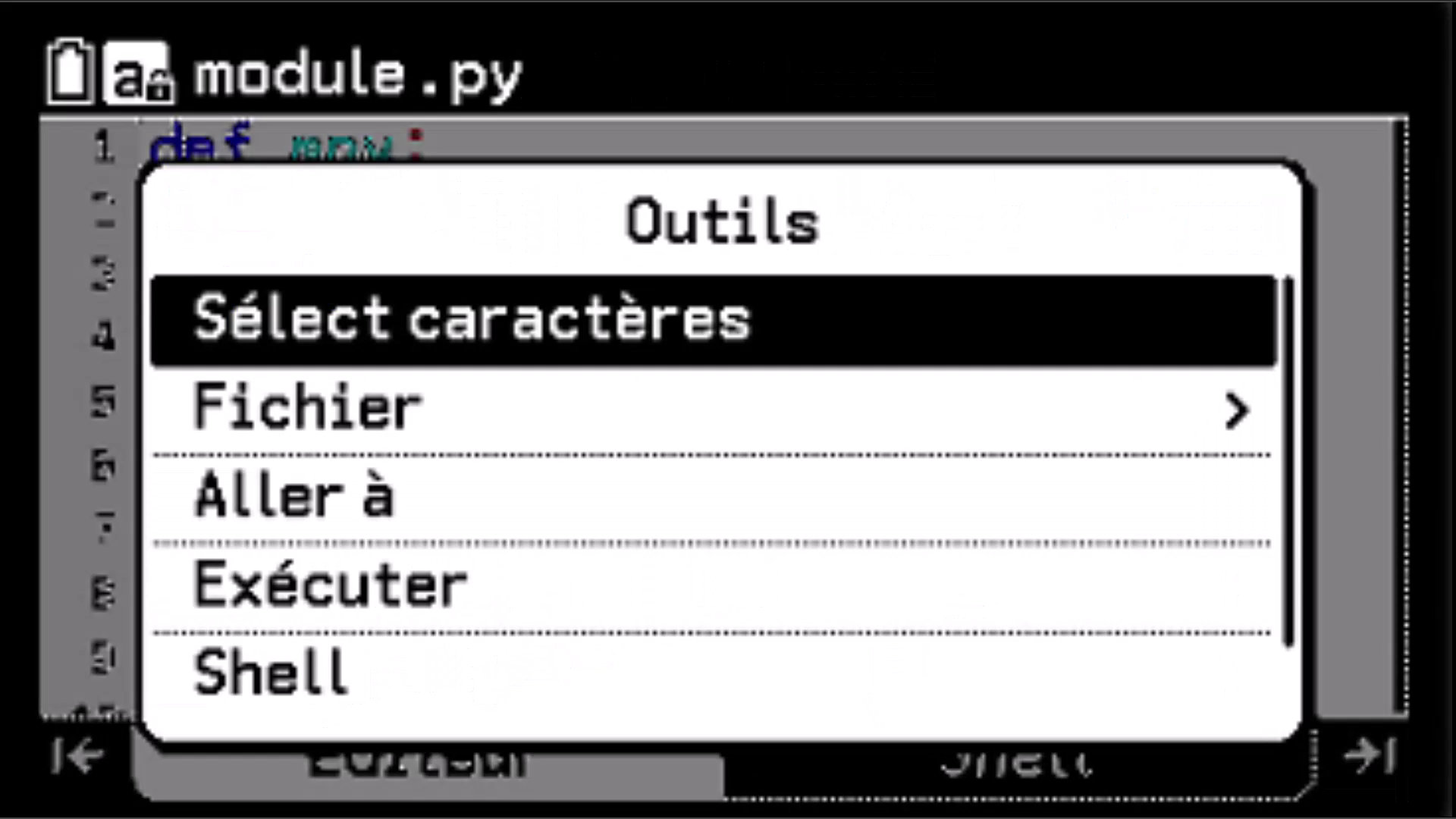

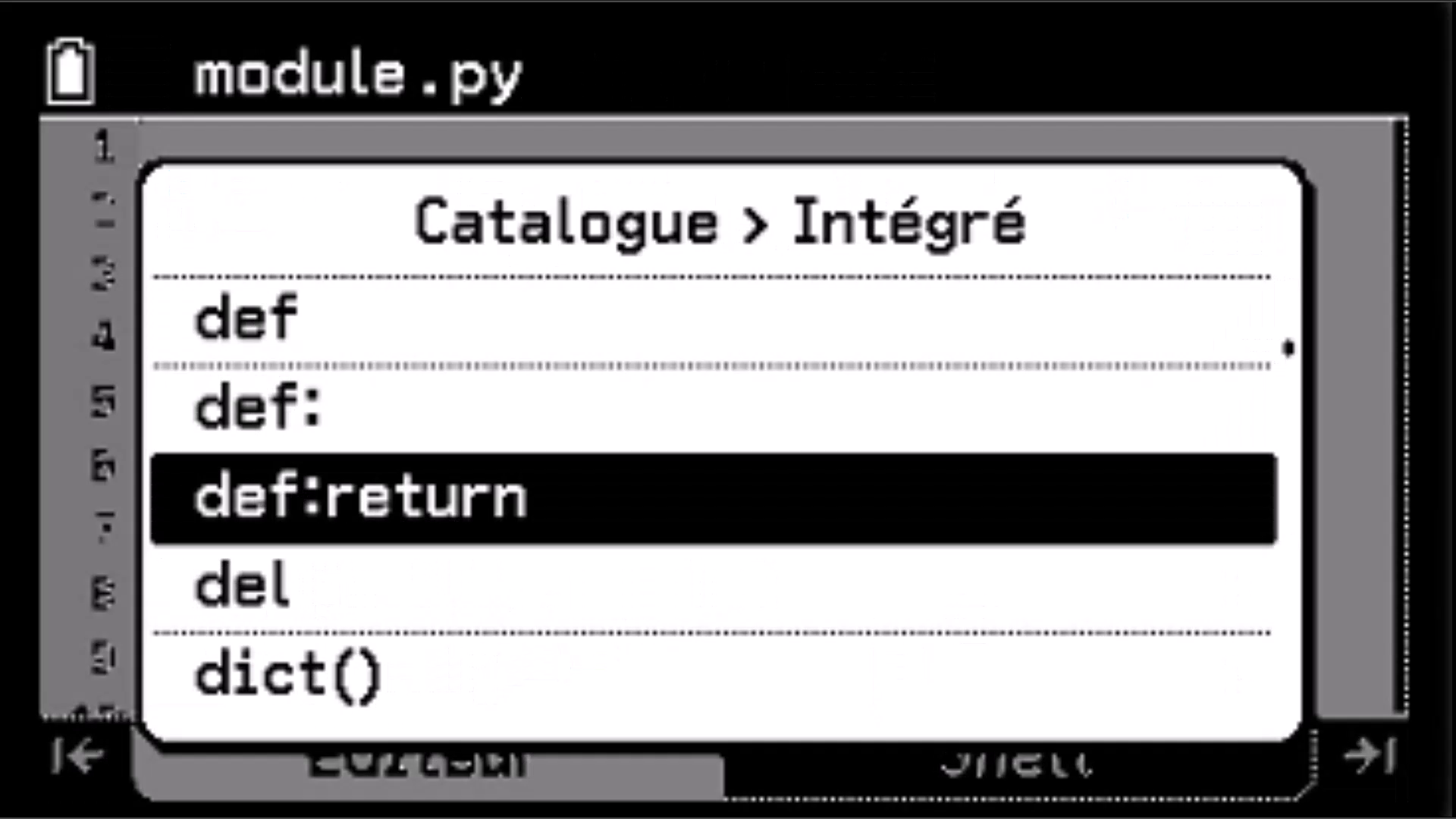

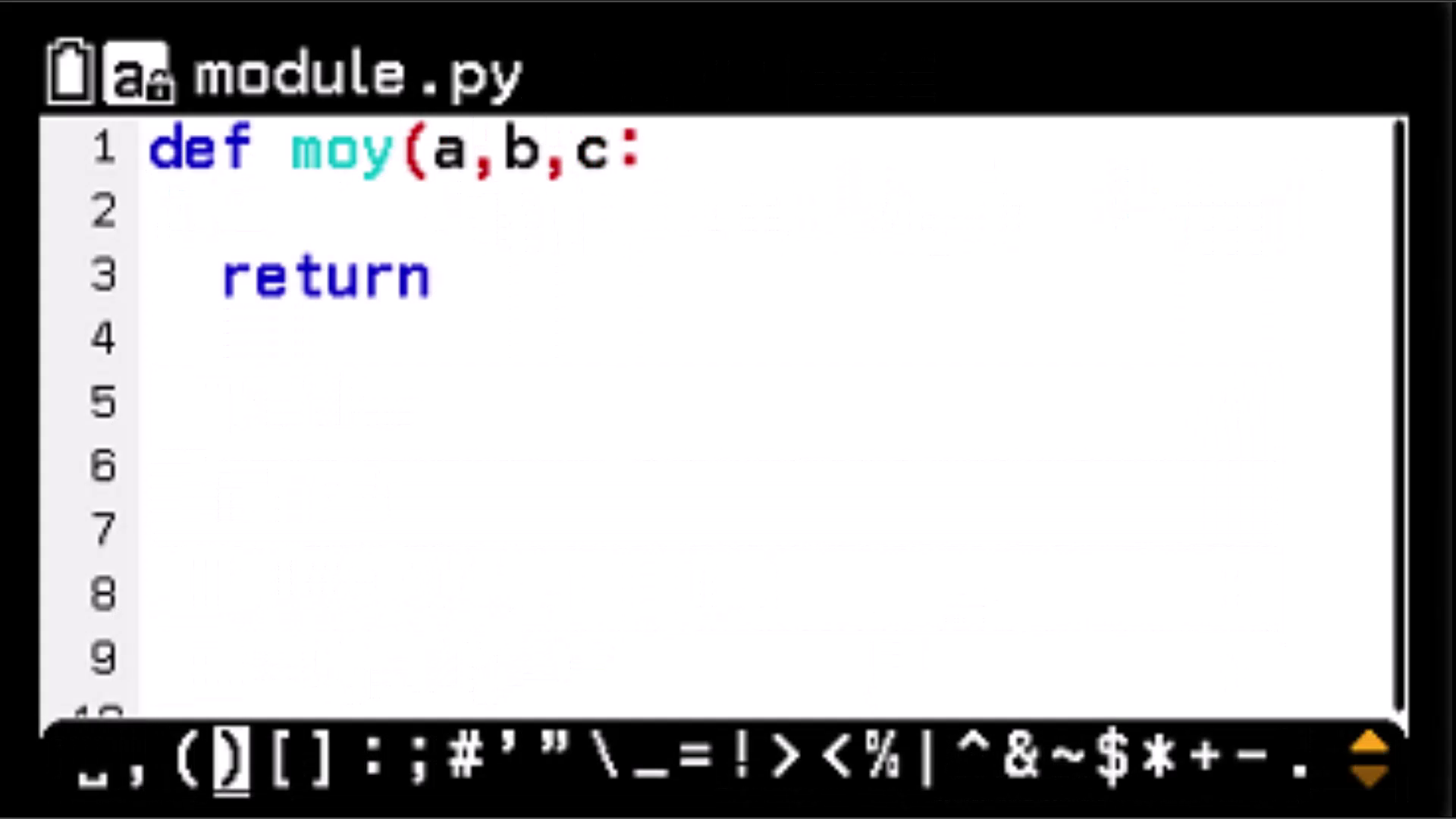

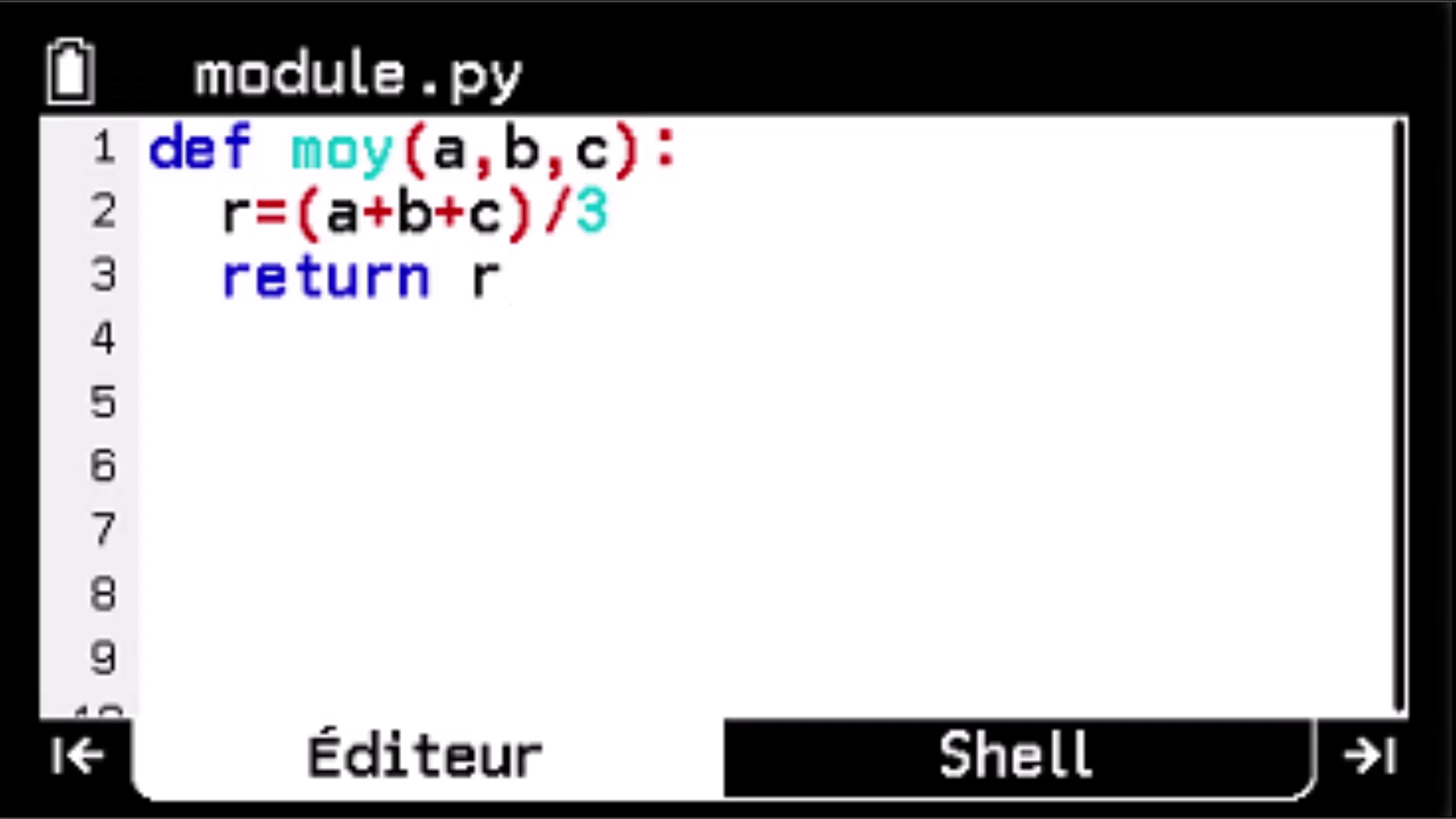

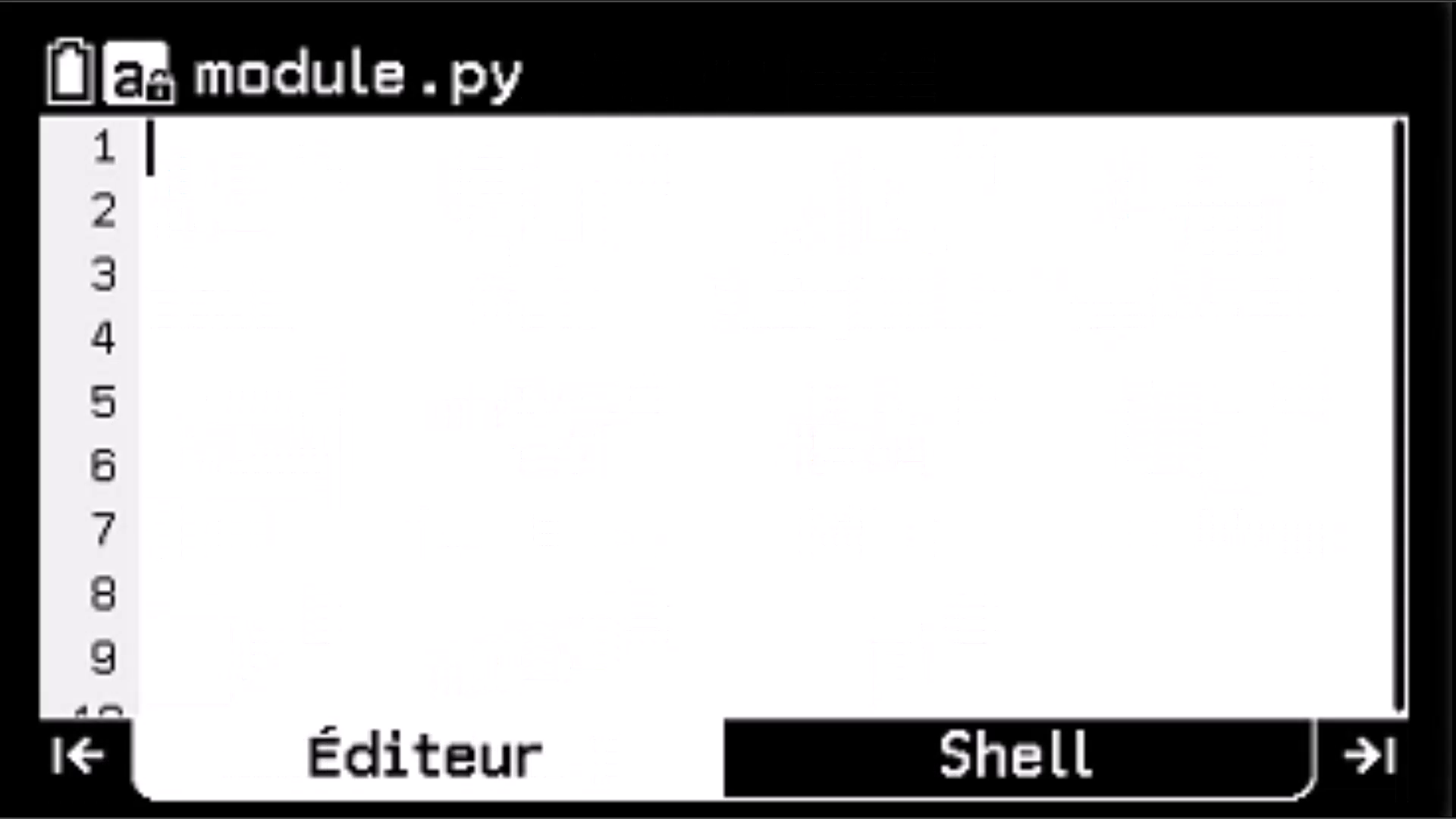

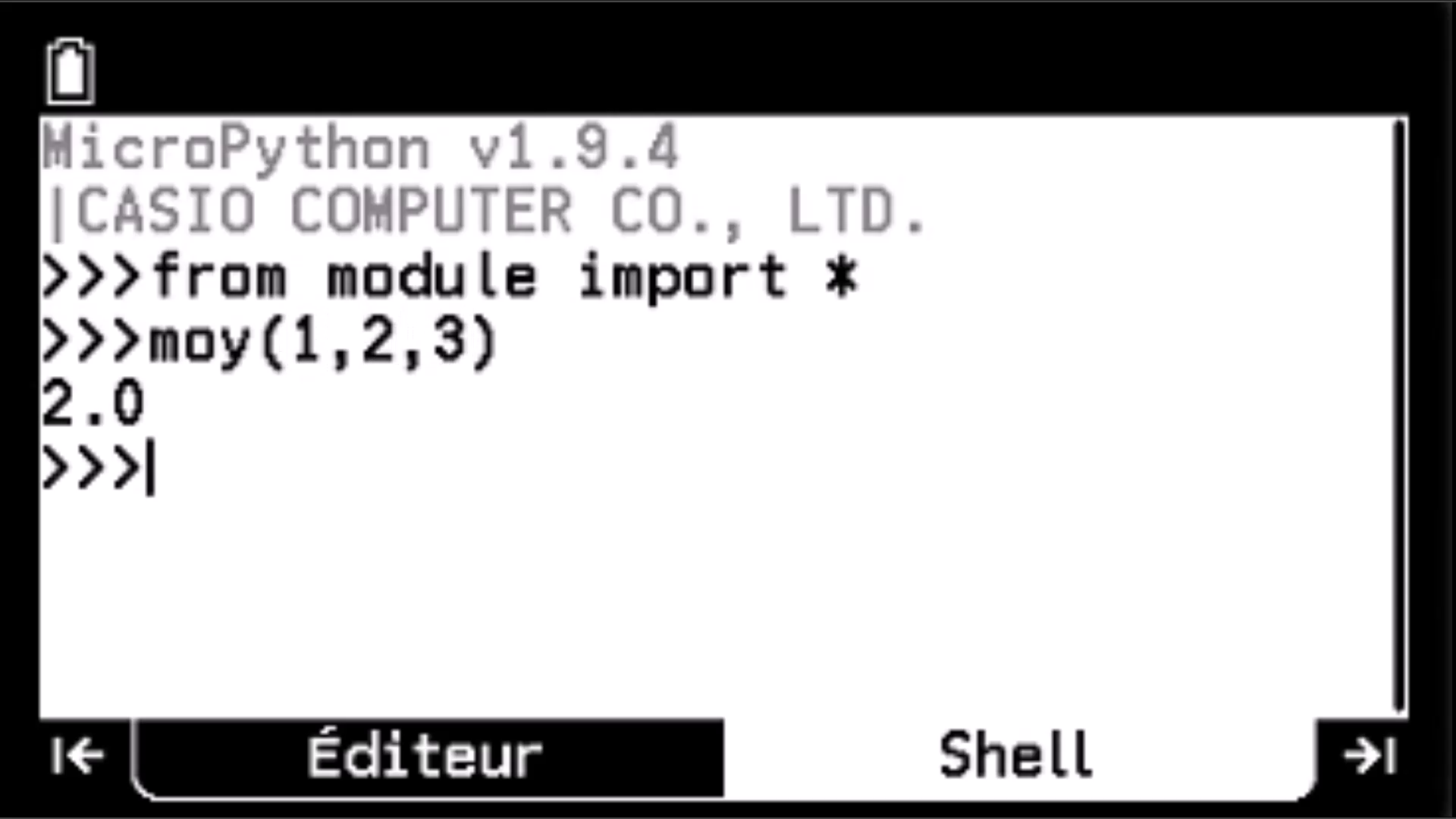

• Application Python

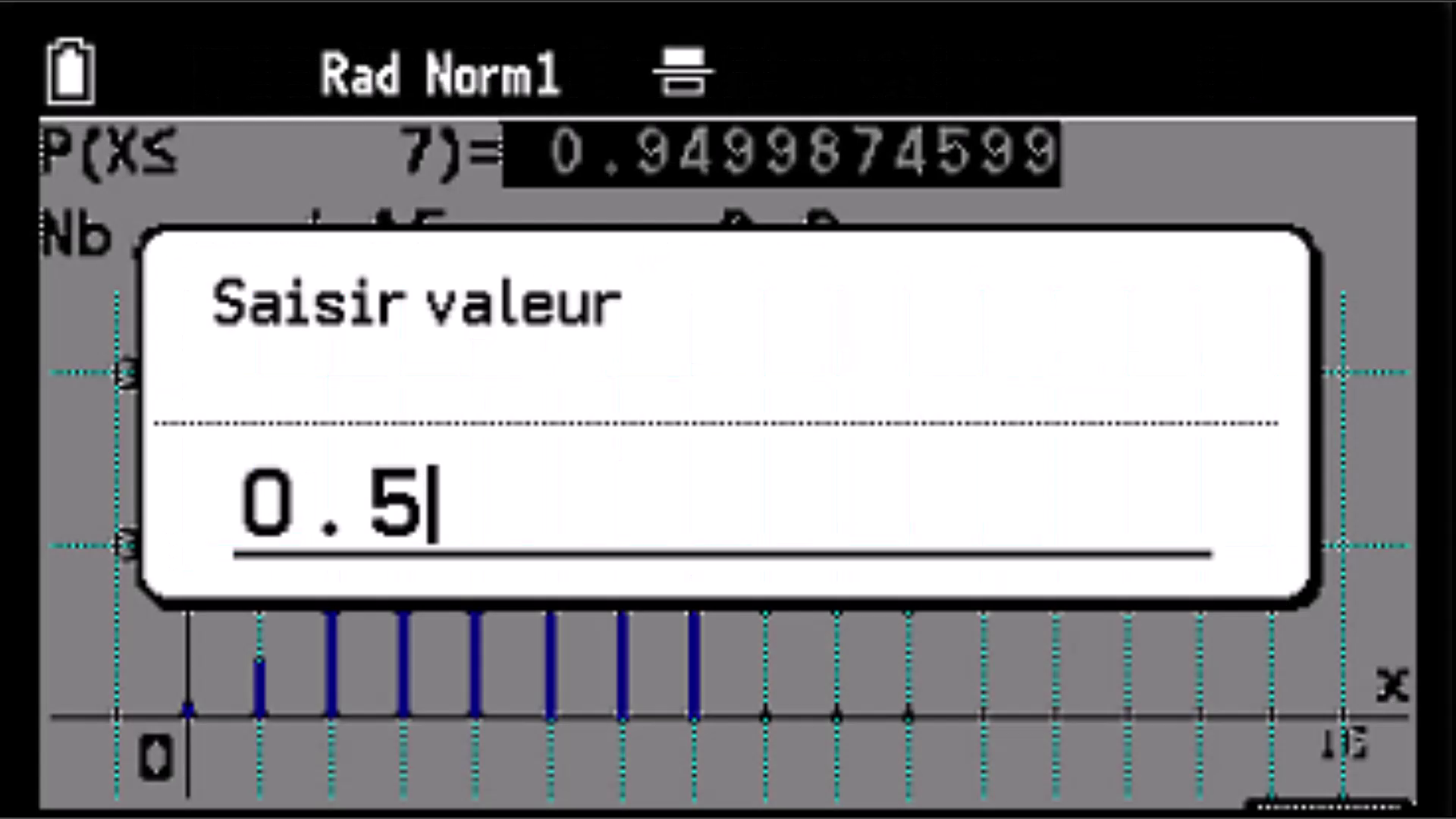

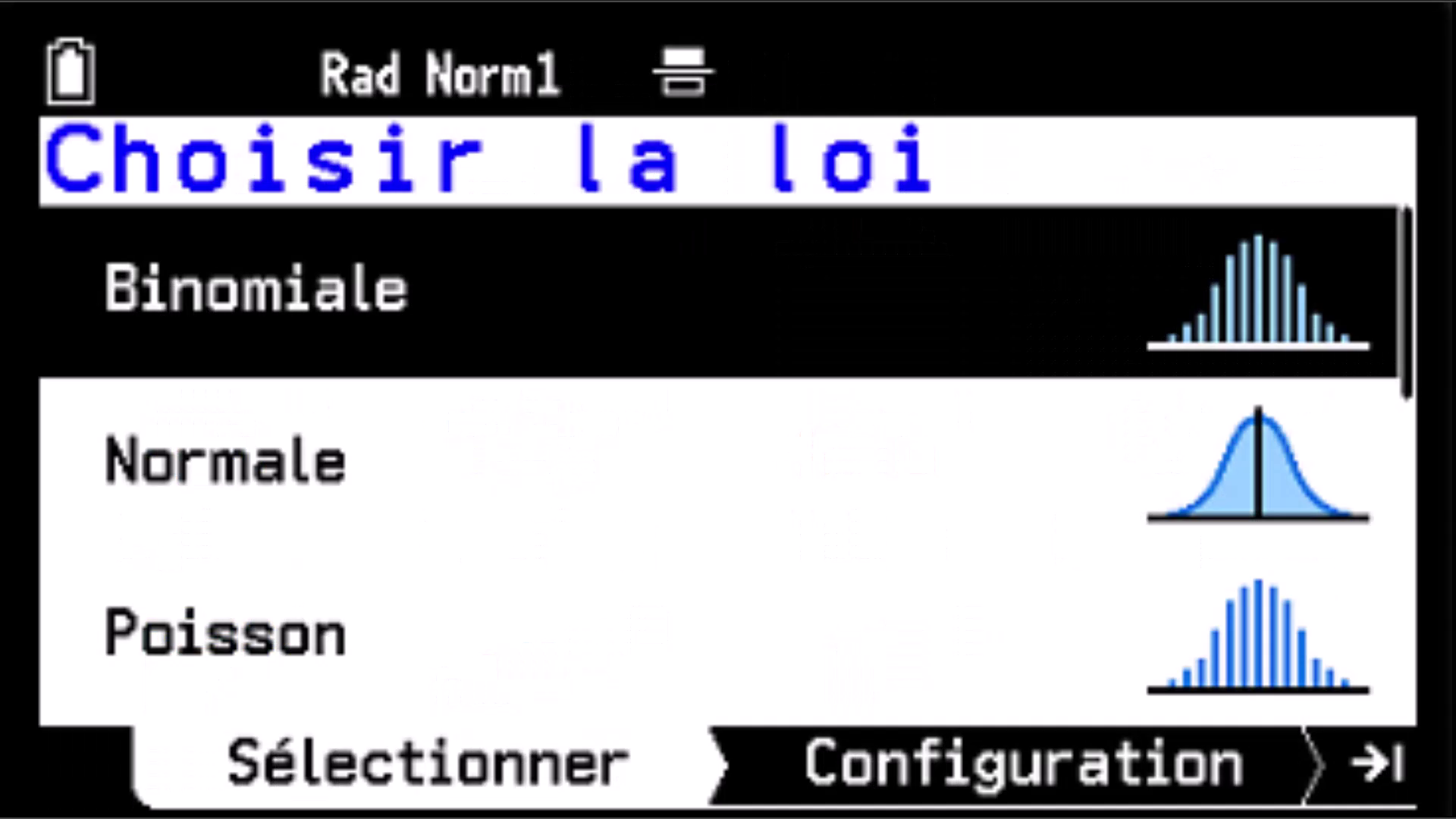

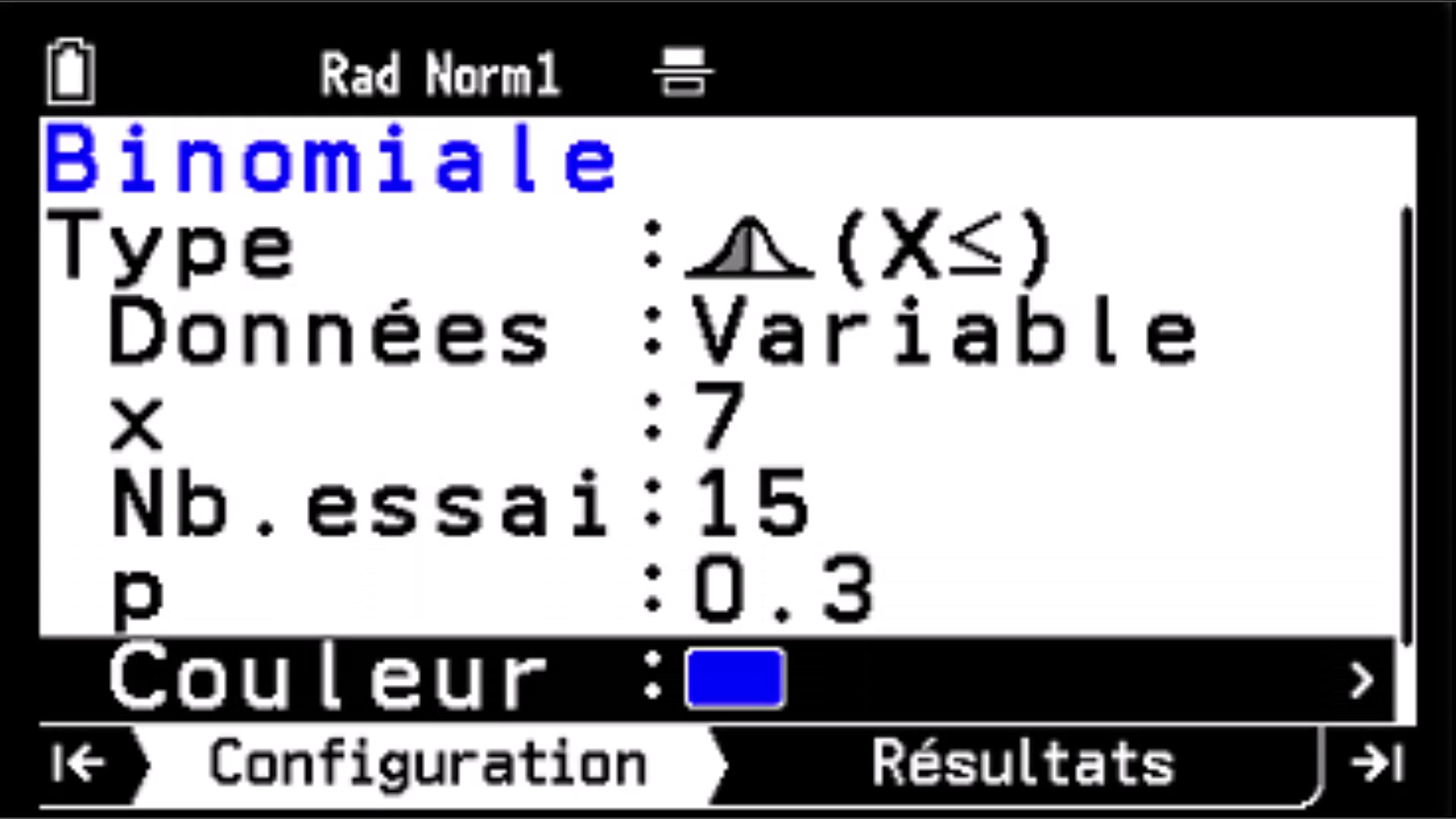

• Application Probabilités
• Application Mode examen
• Applications manquantes ?
• Echantillons et émulateurs
• Conclusion

  1) Généralités
  La Graph Math+ est donc destinée à remplacer la Graph 90+E pour cette rentrée 2024.

  Rappelons que les différents systèmes d'exploitation équipant les calculatrices graphiques Casio récentes sont tous identifiés par une référence commençant par le préfixe CY suivi d'un numéro à 3 chiffres et d'1 à 2 lettres de suffixe, référence affichable à l'écran d'autodiagnostic. Par exemple :

• pour la Graph 90+E c'est CY-811AY
• pour son équivalent fx-CG50AU en Australie c'est CY-810FY
• pour son équivalent fx-CG50 dans le reste du monde c'est CY-810AY

Ces différents modèles et donc systèmes partagent toutefois une même plateforme matérielle, la CY-810, référence inscrite sur les cartes électroniques.

Et bien Casio nous révèle ici aussi, sans doute involontairement, que le nom de code du système d'exploitation Graph Math+ sera CY-875A.
Difficile en l'état d'en déduire grand chose sur le matériel, la numérotation étant loin d'être toujours consécutive.

Cette numérotation commune à tous les modèles graphiques est en effet croissante dans le temps, entre nous avons eu des CY-835 à CY-838 pour la génération monochrome USB Power Graphic 3 à partir de la rentrée 2019 (dont en France les Graph 25+E II et Graph 35+E II).

Elle est toutefois loin d'être consécutive pour des raisons que nous ignorons encore. Il serait possible que les dictionnaires électroniques Casio qui utilisent la même plateforme matérielle que les graphiques couleur mais que nous connaissons hélas encore bien trop peu partagent la même numérotation et expliquent ces sauts.

Difficile donc à ce jour de déduire grand chose du CY-875A, cela pourrait tout aussi bien indiquer un matériel similaire à celui de la Graph 90+E qu'une évolution matérielle majeure.

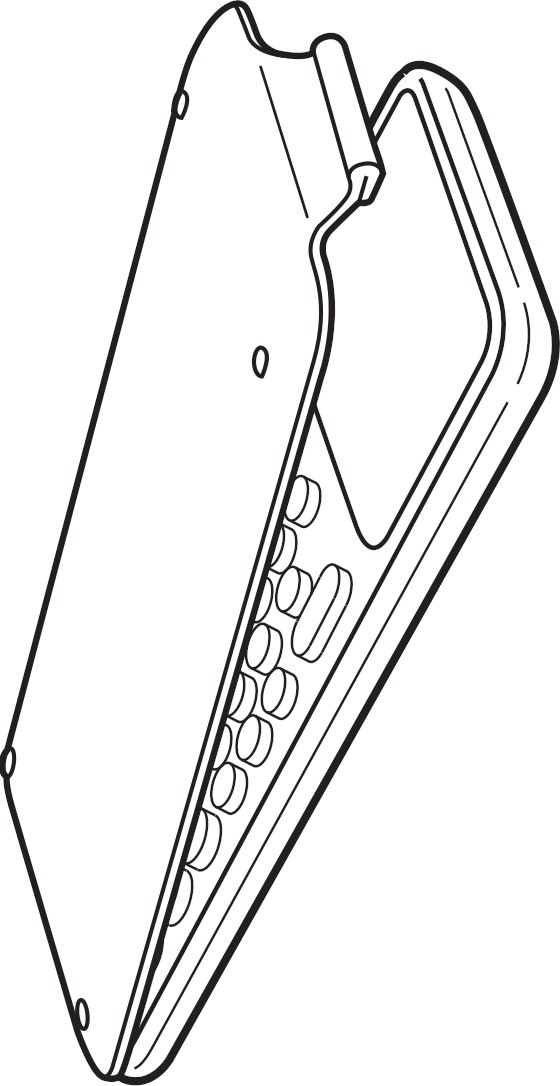

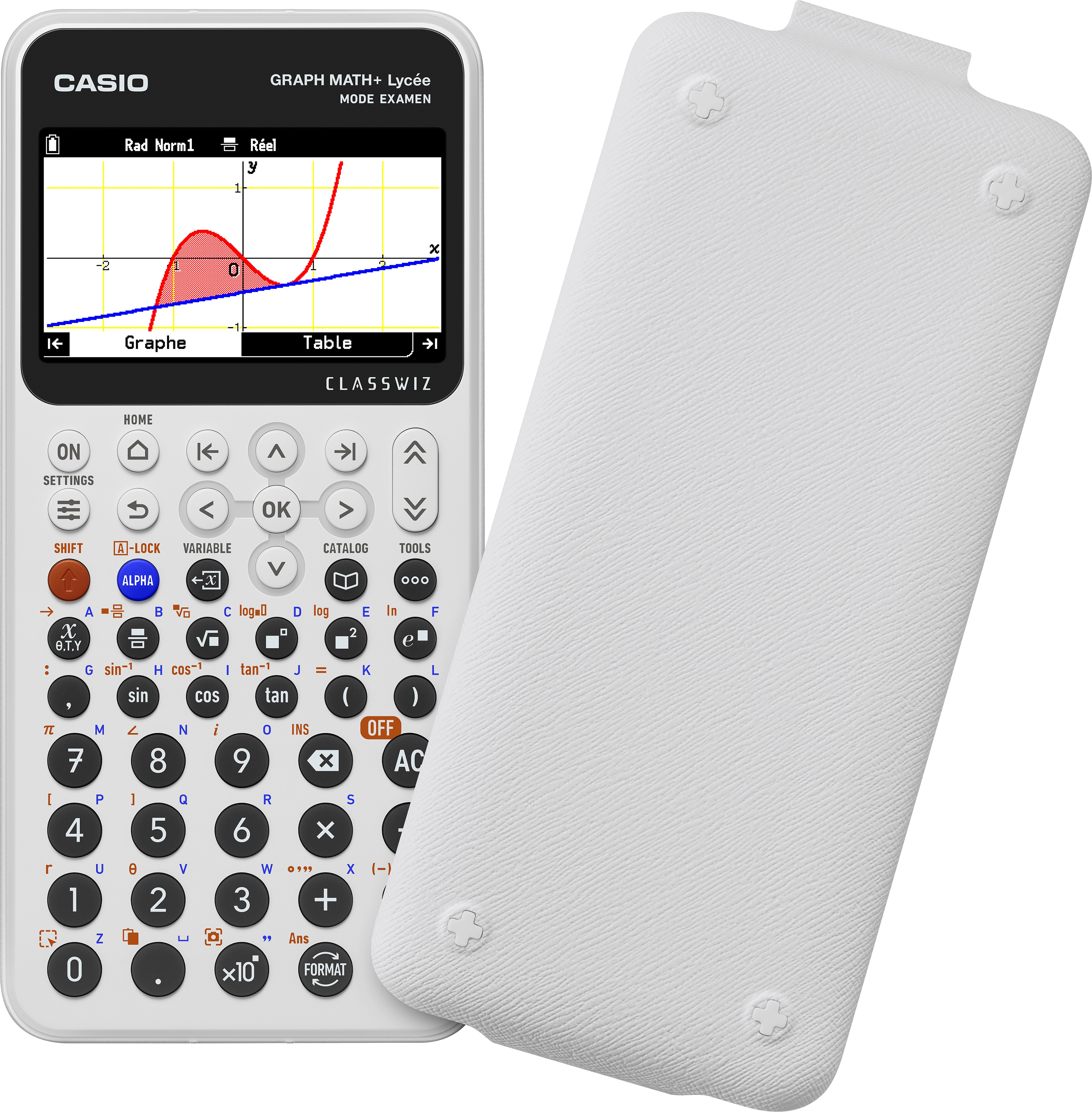

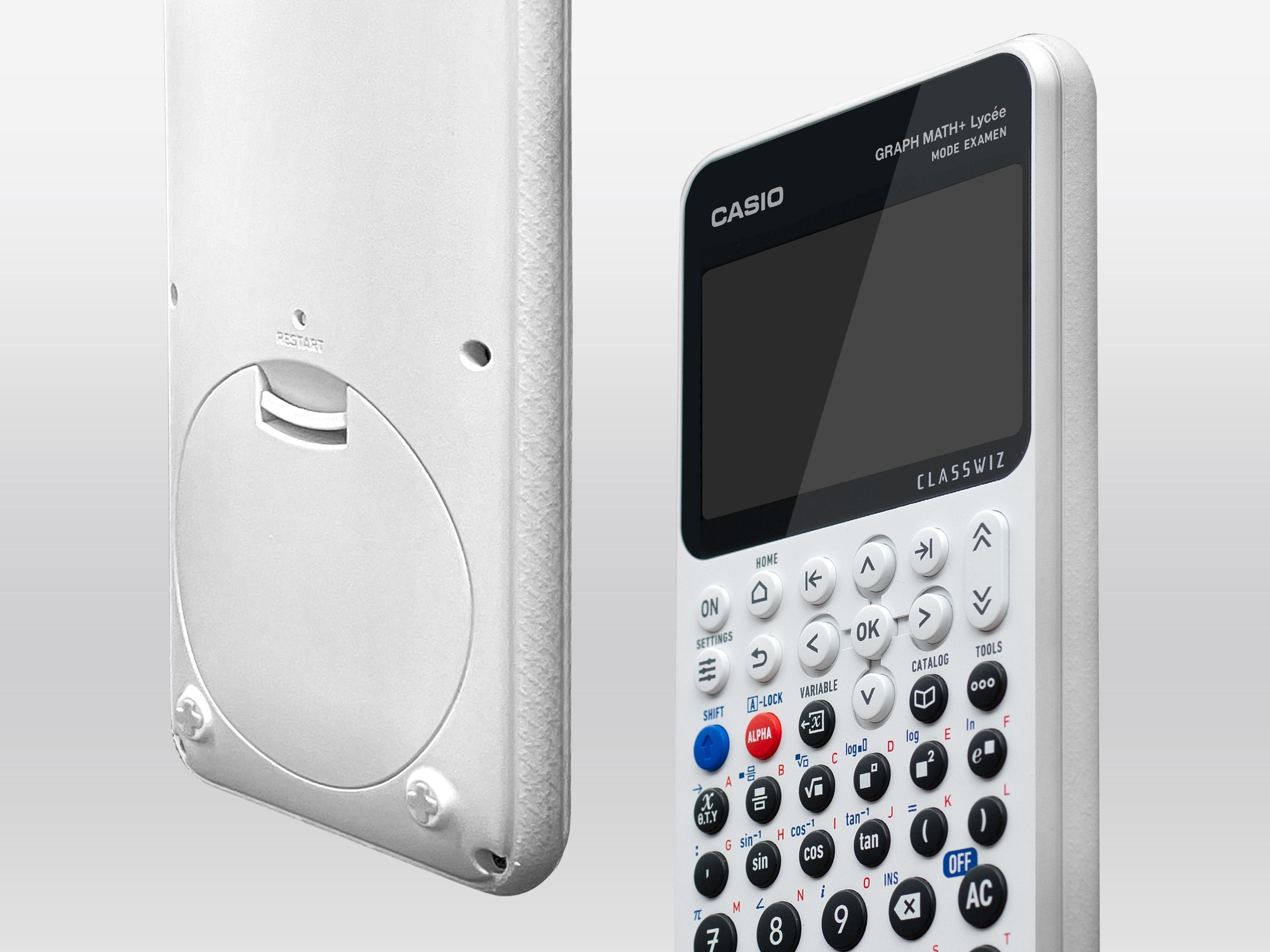

La Graph Math+ reprend donc le format de boîtier des calculatrices de génération CW Classwiz dont les fx-92 Collège Classwiz et Graph Light ; c'est-à-dire notamment que contrairement à la Graph 90+E elle n'utilise plus une coque protectrice à glisser mais à clipser.

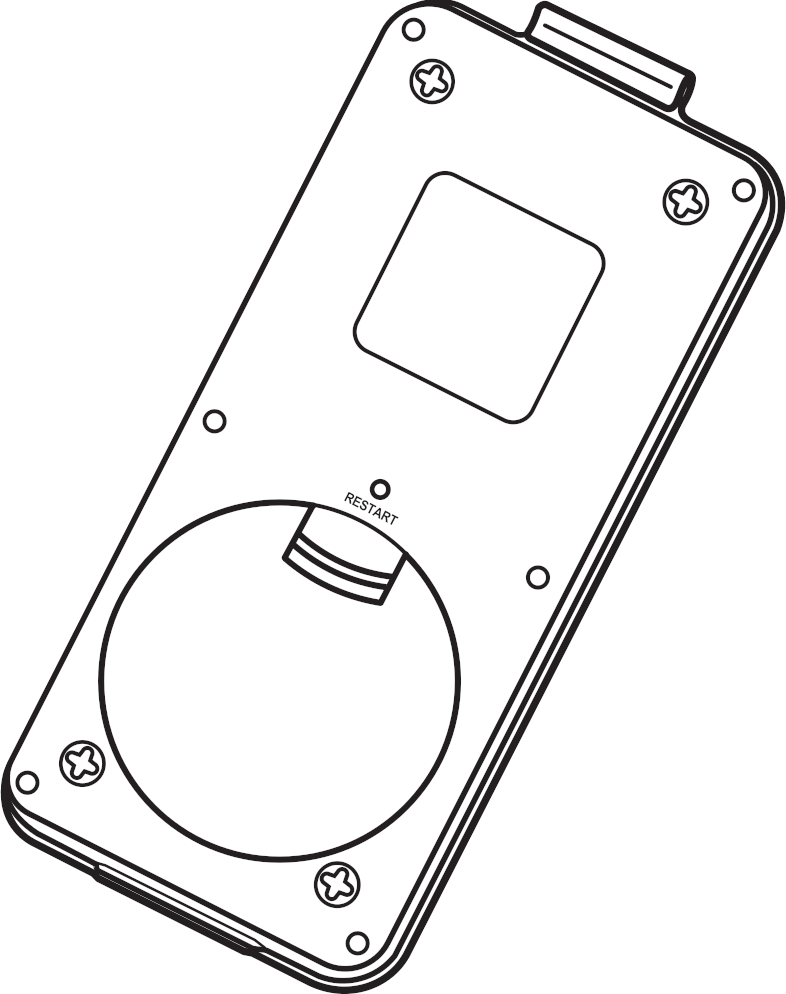

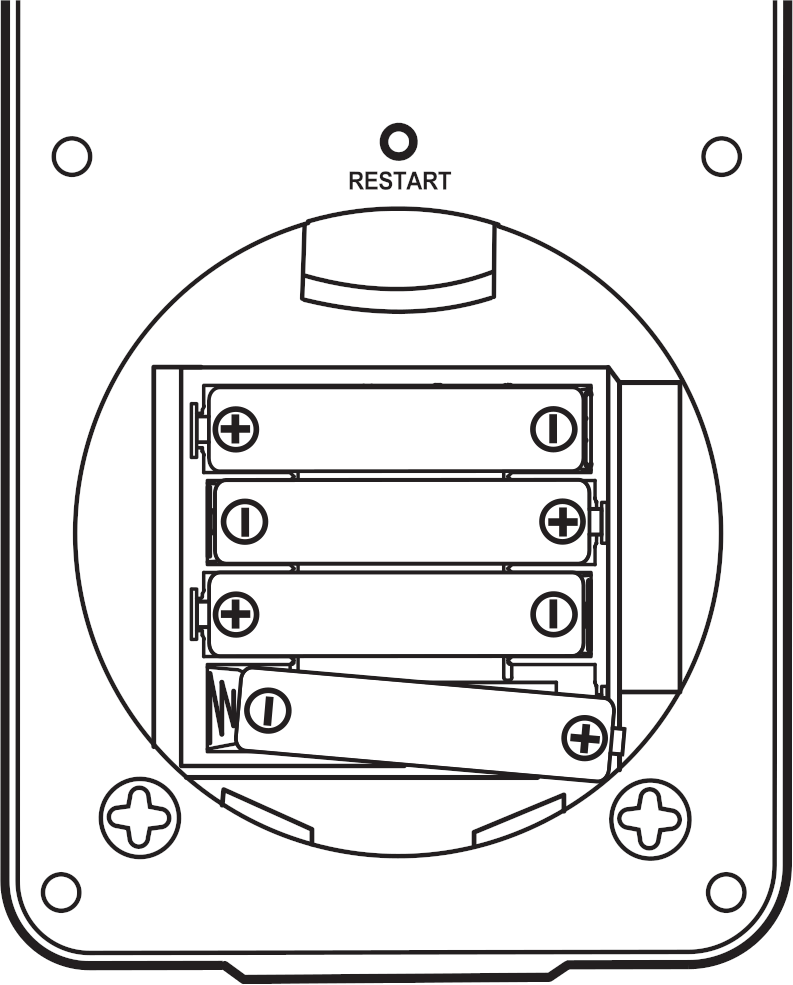

Niveau alimentation toujours pas de batterie, nous restons sur 4 piles AAA ce qui en fera donc sans doute un modèle un peu plus épais que chez la concurrence. Ce n'est pas forcément un point faible ; tout est histoire de point de vue. Nos tests montrent qu'à matériel et donc consommation similaire, l'autonomie de bonnes piles AAA est nettement supérieure à celles des batteries Lithium-ion que les concurrents préinstallent dans leurs modèles, et ce même en testant contre des batteries neuves complètement chargées.


Niveau connectivité nous avons une excellente nouvelle à t'apprendre. La Graph Math+ abandonne enfin le port mini-USB pour lequel les élèves et enseignants avaient de moins en moins souvent la bonne connectique sous la main en cas de besoin, au profit d'un port USB-C ! 👍
Le port série historique mini-Jack 2.5mm est pour sa part conservé.

Si nous avons bien lu et compris, les câbles USB et mini-Jack ne seront plus fournis avec la calculatrice ; peut-être un moyen pour Casio de faire un effort sur le prix en faveur des utilisateurs en cette période de forte inflation.
Niveau USB cela ne devrait pas être bien gênant, les utilisateurs n'auront qu'à essayer les câbles USB-C qu'ils auront sous la main, et juste mettre de côté ceux qui ne fonctionneront pas pour la connectivité (c'est-à-dire ceux qui ne sont pas complets car juste câblés pour la recharge inutile ici).
Il restera toutefois possible d'acquérir auprès des distributeurs Casio un kit de connectivité SB-2000 comprenant 1 câble USB-C complet et 1 câble mini-Jack 2.5mm.

------------------------------------------
2) Clavier
Le clavier Graph Math+ reprend une fois de plus l'organisation CW Classwiz de la fx-92 Collège Classwiz, mais avec des différences un peu plus poussées par rapport à la Graph Light précédente.

Déjà, les inscriptions clavier sont ici en Anglais. Cela suggère un remplacement prochain de la fx-CG50, équivalent hors de France à la Graph 90+E, peut-être pour la rentrée 2025.

Même nombre de touches au clavier, aussi la touche transversale [f(x)] pour le gestionnaire de définitions de fonctions disparaît, au profit du retour du modificateur [ALPHA] avec ici un accès intégral à l'alphabet.

Les touches de fonction [F1] à [F6] de la Graph 90+E sont supprimées. 2 touches fléchées supplémentaires sont ici rajoutées pour les remplacer. Ces onglets sont donc désormais purement logiciels, les 2 touches en question permettant juste d'activer l'onglet précédent ou suivant. Plusieurs avantages significatifs en conséquence pour l'intuitivité :

• déjà comme déjà dit nous ne sommes plus limités à 1/6 de l'écran pour la largeur d'un onglet, ce qui permet enfin de limiter ou supprimer complètement l'utilisation d'abréviations pas toujours heureuses pour les élèves en étiquette de chaque onglet ! 👍
• mais aussi, les instructions ou tutoriels d'enseignants n'utiliseront plus de noms de touches F1-F6 mais à la place les noms des onglets à activer, ce qui d'une part donnera ici encore davantage de sens à chaque manipulation, et d'autre part restera valide en cas d'une mise à jour changeant l'ordre de certains de ces onglets ! 👍

Pour le reste :

• La division euclidienne en fonction secondaire de la touche [÷] disparaît ici
• Plusieurs fonctions secondaires caractéristiques de la superbe Graph 90+E sont reprises ici sur la rangée inférieure du clavier, mais cette fois-ci indiquées avec des icônes plutôt que des inscriptions : capture d'écran, sélection, copier-coller

------------------------------------------
3) Ecran d'accueil et applications

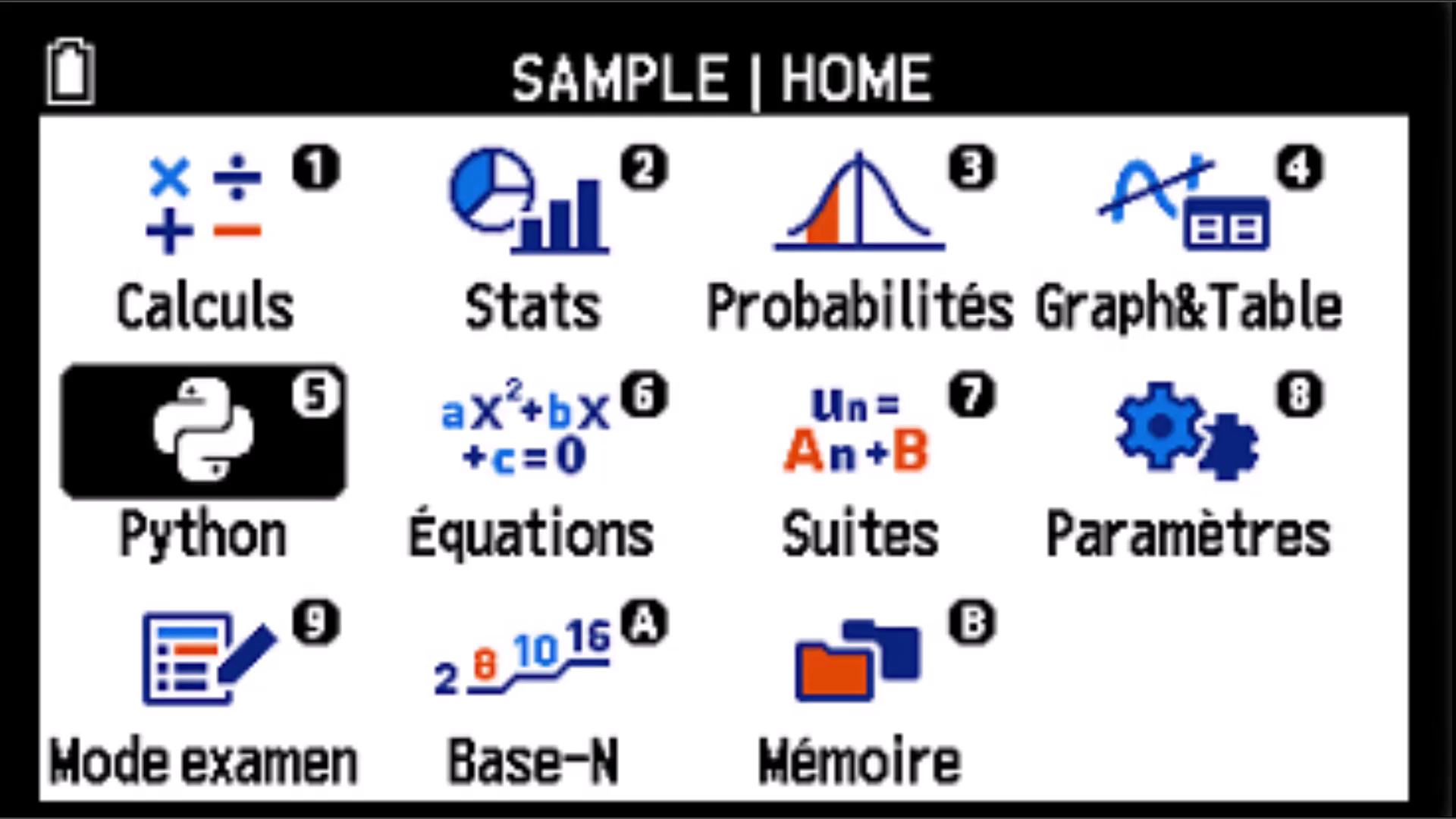

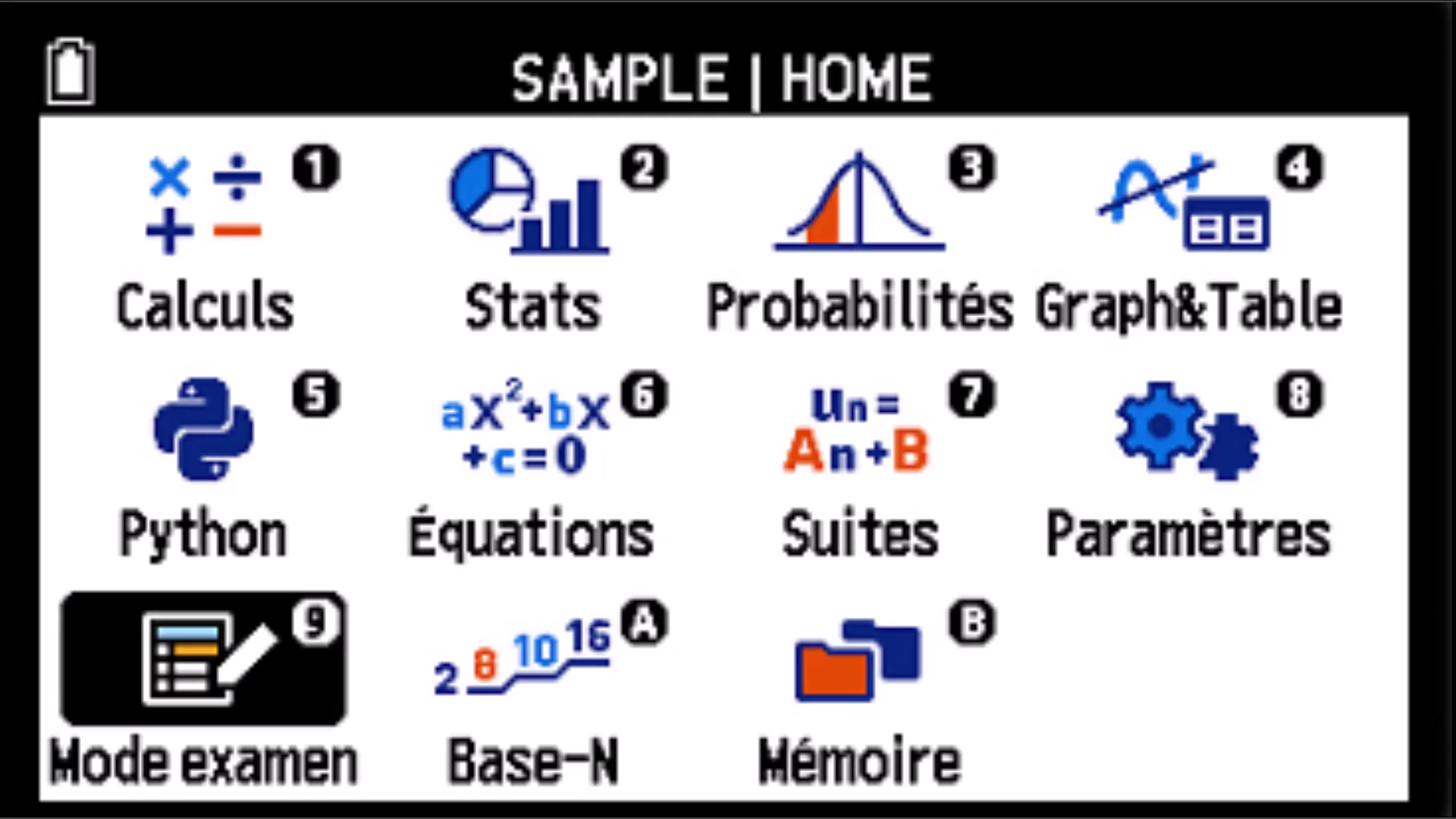

Passons à l'écran d'accueil listant les applications disponibles.

Première impression, par rapport à la Graph 90+E, Casio semble ici avoir fait le choix d'un design autrement plus épuré pour la Graph Math+. L'écran d'accueil ci-contre met en effet beaucoup moins en avant les capacités couleur de l'écran, se contentant d'afficher les icônes d'applications en 4 teintes (du noir, du blanc, des variantes de rouge, des variantes de bleu). Cela rappelle d'ailleurs fortement les fx-92 Collège Classwiz et Graph Light, qui utilisaient 4 niveaux de gris pour les icônes d'applications sur ce même écran (noir, blanc, gris clair, gris foncé).

Regardons maintenant rapidement ce qui est disponible niveau applications. Quelques changements ou ajouts :

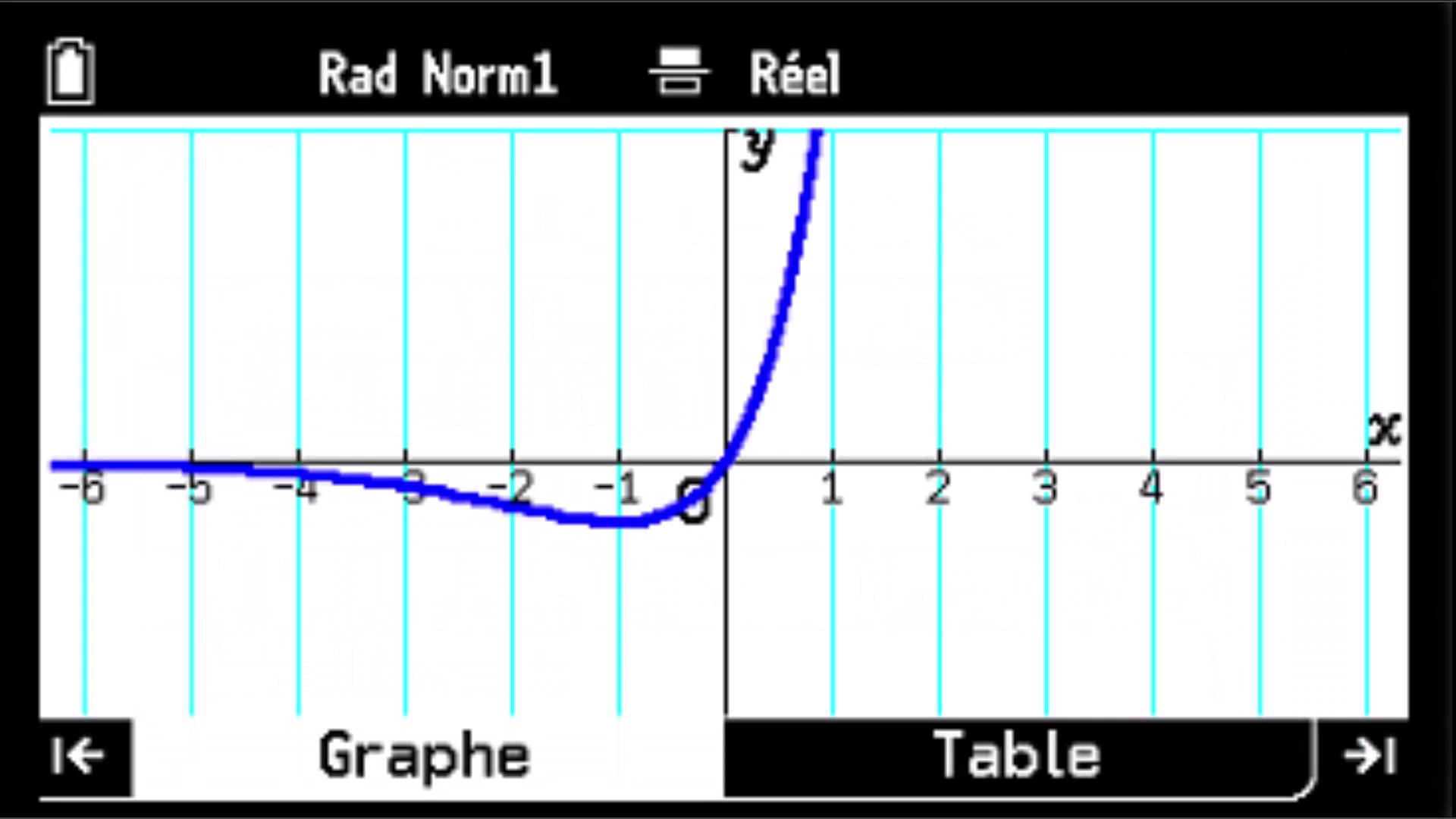

• Sur la Graph 90+E, les représentations graphiques de fonctions et tableaux de valeurs de fonctions étaient disponibles dans 2 applications distinctes, Graphe et Table. Si elles partageaient fort heureusement les mêmes définitions de fonction, il n'en restait pas moins qu'il fallait donc régulièrement changer d'application alors que l'on continuait pourtant à travailler sur les mêmes données.
  Avec la Graph Math+ c'est fini, ces fonctionnalités étant regroupées au sein d'une même application Graph&Table ! 👍
• La Graph 90+E permettait de faire appel à différentes bases numériques pour tes calculs, mais c'était une fonctionnalité relativement cachée et mal intégrée. Depuis l'application de calcul historique il fallait modifier le paramètre Mode sur une autre valeur que Comp. Le comportement de l'application de calcul changeait alors de façon assez déconcertante, désactivant la saisie naturelle, l'accès à nombre de fonctions scientifiques au clavier, ou encore la possibilité de remonter dans l'historique des calculs.
  Avec la Graph Math+ c'en est fini de tout ça, l'invocation de bases non décimales faisant maintenant l'objet d'une nouvelle application dédiée Base-N ! 👍
• L'application Système semble pour sa part renommée en Paramètres.

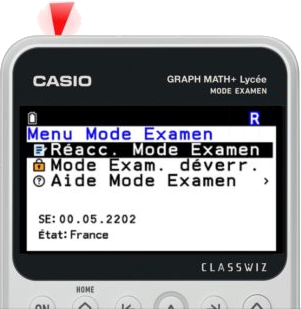

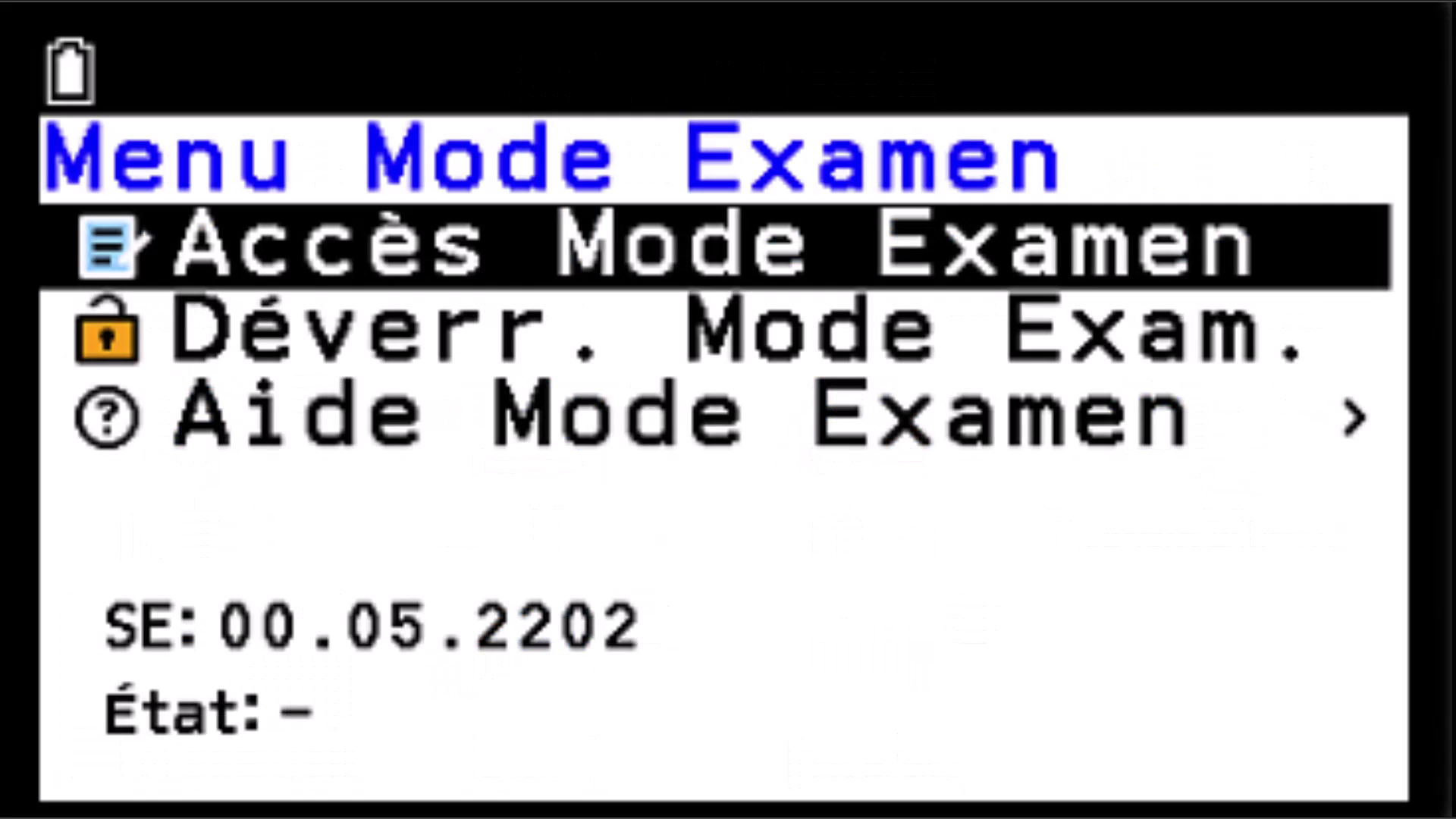

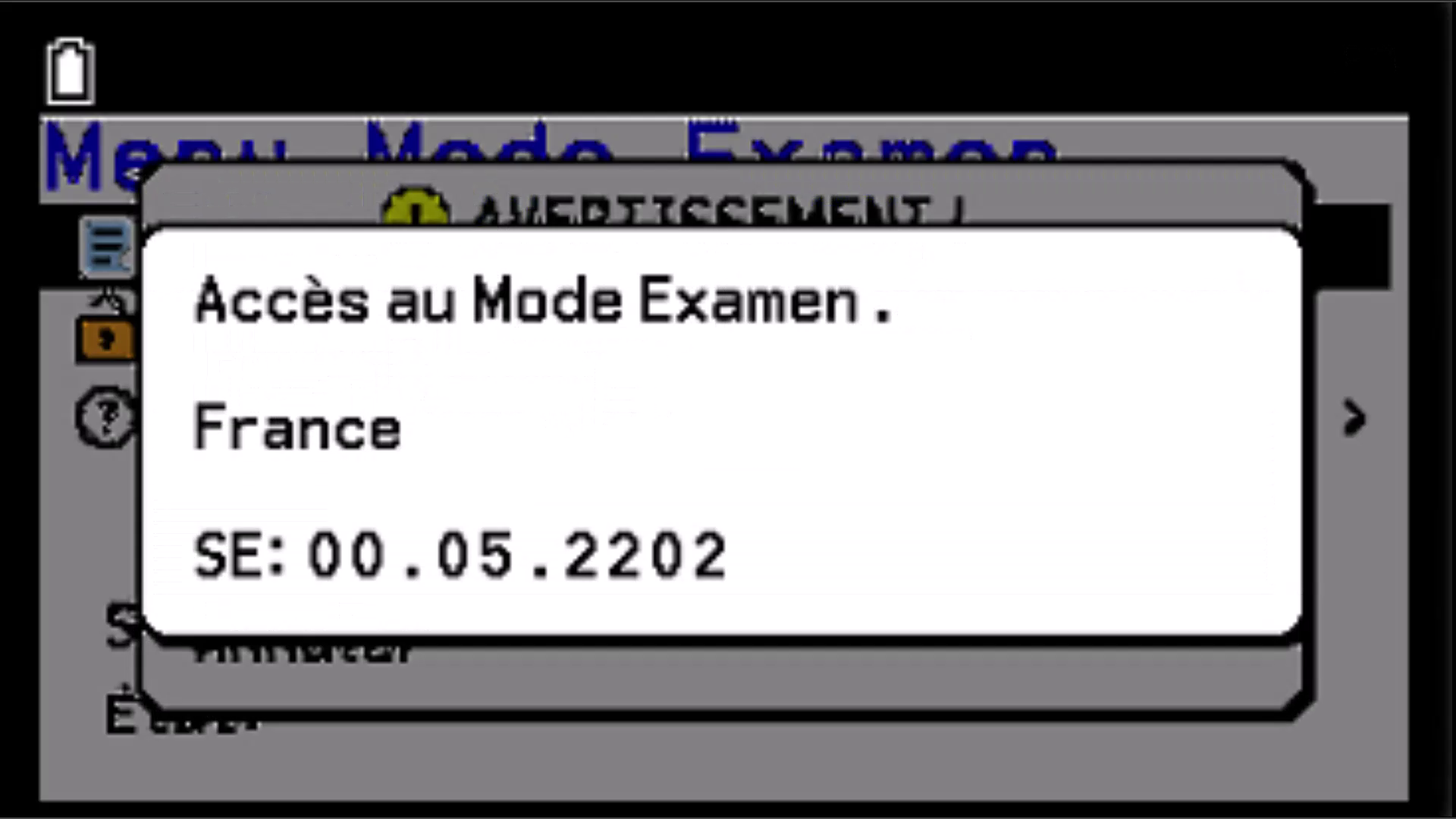

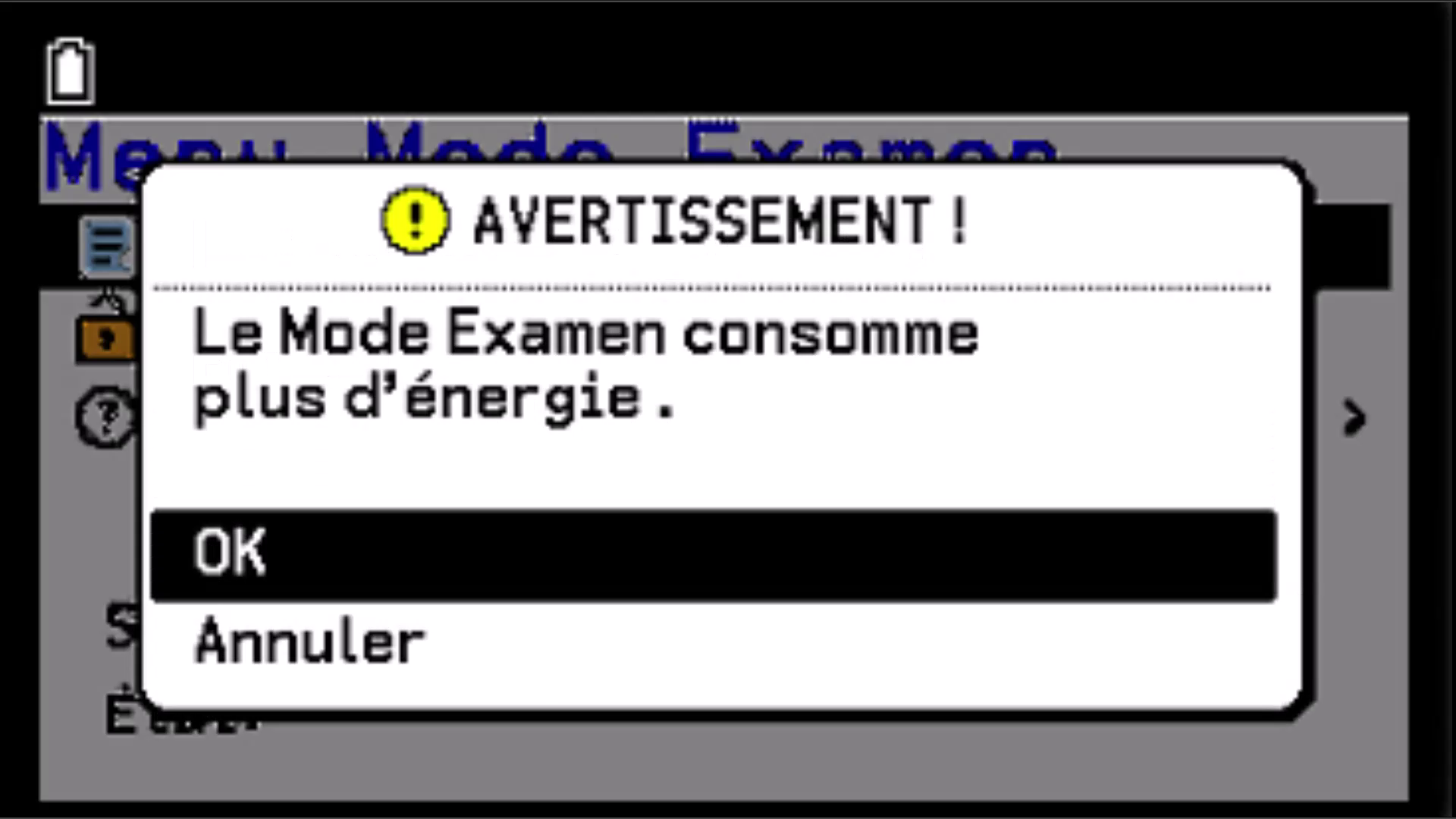

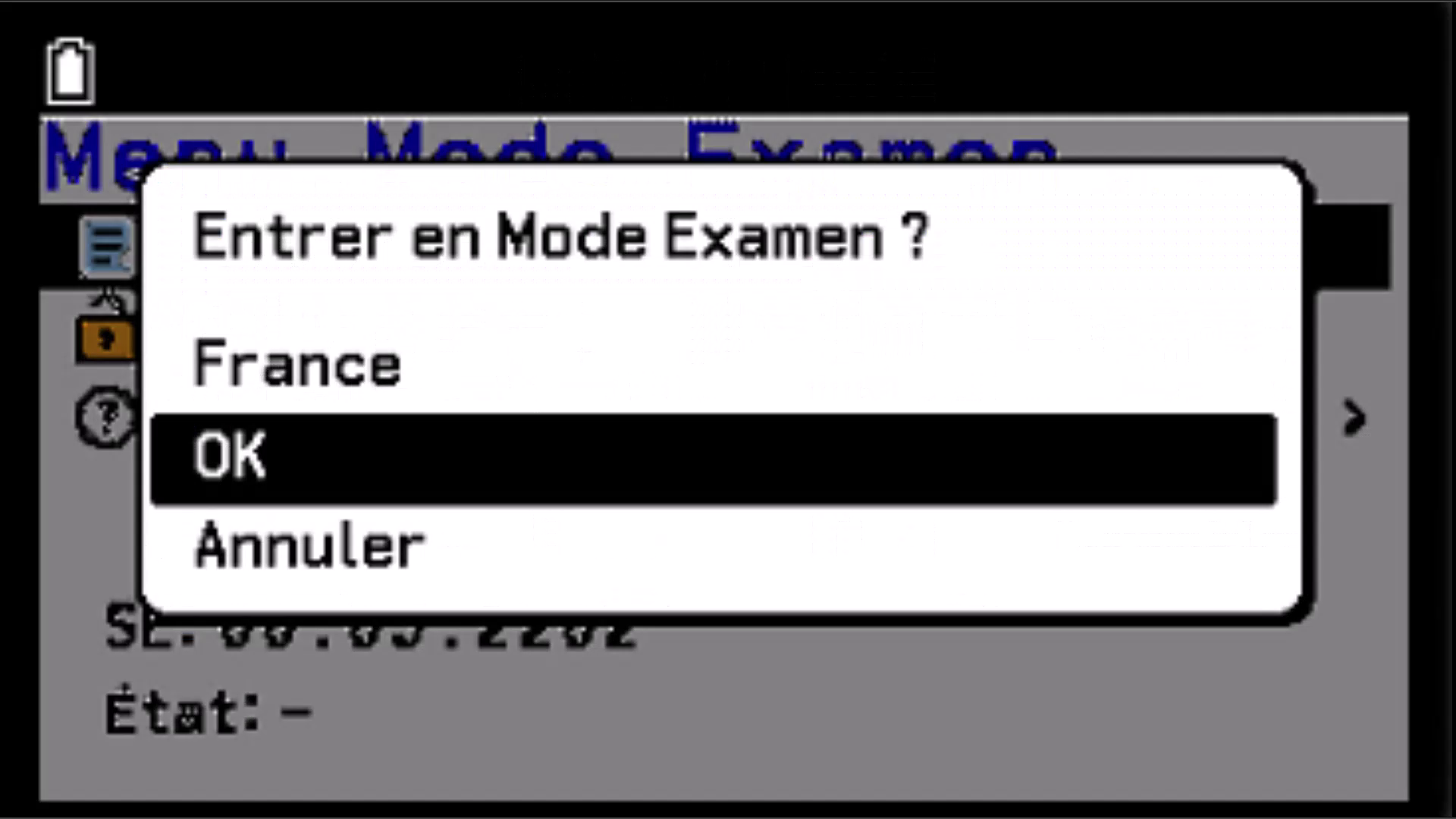

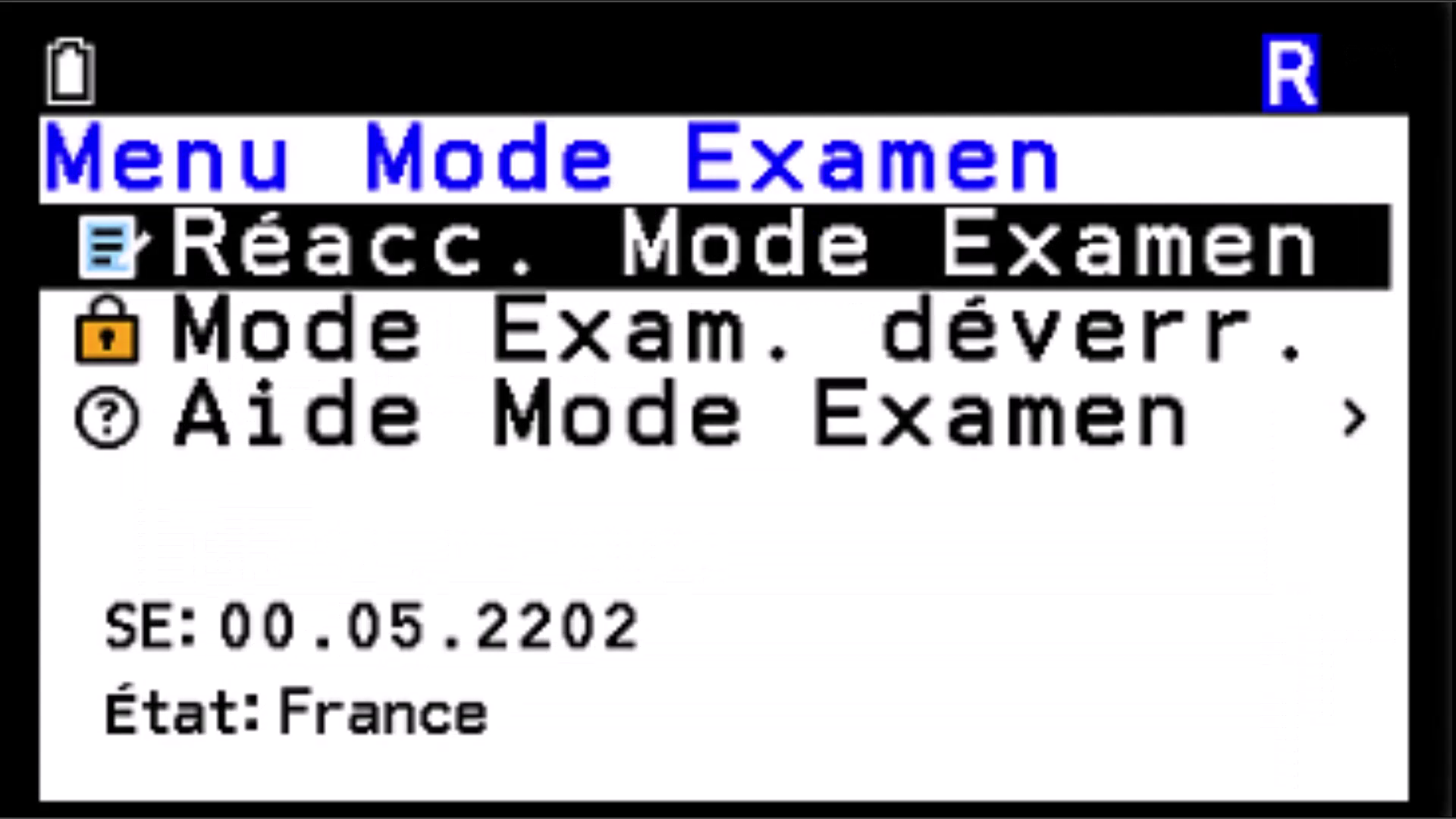

• Une toute nouvelle application Mode examen

------------------------------------------
4) Interface
Avant d'explorer plus en détails certaines de ces applications, nous allons te présenter en quelques mots l'esprit de la nouvelle interface Graph Math+, et ce afin que tu remarques encore mieux les changements dans ce qui va suivre.

L'interface Graph 90+E n'était en fait qu'une version colorisée et agrandie de celle de la Graph 35+E II. On retrouvait très exactement les mêmes écrans et menus. Pour remplir cet objectif la Graph 90+E utilisait une police de caractères ridiculement grosse, lui permettant de faire rentrer à l'écran très exactement les mêmes nombres de lignes et colonnes de caractères. Un choix qui très clairement avait fort tristement bridé tout ce qu'il était possible de faire avec la formidable définition en 396×224 pixels de l'écran.

Avec la Graph Math+ nous partons vers de tout nouveaux horizons. C'est ici toute l'interface qui a été repensée, ne ressemblant a priori à rien de connu, et il est maintenant grand temps de la découvrir.

Un changement concerne donc les onglets de bas d'écran, avec toujours 2 onglets affichés même si davantage peuvent être disponibles. Cela permet d'avoir beaucoup plus de place pour les décrire explicitement, plus besoin d'abréviations !

Mais avant d'aller plus loin nous nous devons de te préciser quelque chose d'essentiel ; ces onglets n'ont apparemment plus rien à voir avec ce que tu as connu sur les graphiques Casio depuis le siècle dernier. Avec la Graph Math+ il y a en effet un radical changement radical de philosophie à leur sujet.

Sur Graph 90+E, les onglets de bas d'écran servaient à saisir/déclencher des actions, éventuellement en passant par des sous-menus d'onglets. Sur Graph Math+ à la différence, ils sont exclusivement dédiés à basculer entre différentes vues (on pourrait dire aussi écrans ou pages) de l'application courante. Une changement hautement pertinent permettant aux élèves de mieux acquérir la compétence Représenter !

Quant aux actions, puisqu'elles semblent désormais totalement absentes des onglets de bas d'écran il faut bien les mettre quelque part. Nous avons à cette fin des boutons dédiés aux actions qui apparaissent au sein même des interfaces des différentes vues.

L'interface a également tendance à laisser autant que possible visible le contexte d'appel, notamment par :

• la superposition d'une ou même plusieurs fenêtres popup pour les appels d'interfaces, menus ou saisies, en lieu et place d'un affichage plein écran
• une aide en ligne discrète dans la barre de titre
• la table des caractères spéciaux dont l'interface lorsque appelée prend la place des onglets de bas d'écran, au lieu ici encore d'un affichage plein écran

Un avantage scolaire est donc de ne plus couper brutalement et totalement l'utilisateur du contexte d'appel, ce dernier restant partiellement visible à l'écran ! 👍

Nous allons te suite t'illustrer tout ceci en prenant en exemple plusieurs des applications intégrées. Et cela va être également l'occasion de voir que Casio est très loin de s'être contenté des ces aspects transversaux, mais a également fait des choses spécifiques au moins pour certaines de ces applications.

------------------------------------------
5) Application Graphe&Table
Par exemple donc, commençons par l'application Graphe&Table. Au moins 3 pages y sont accessibles via les onglets de bas d'écran que nous venons d'évoquer : dans l'ordre Fonction, Graphe et Table :

Mais ce n'est pas tout, Casio a fait ici quelque chose de spécial. Lors du passage de la page Fonction à la page Graphe, l'utilisateur est obligé de passer par une fenêtre popup de configuration de la fenêtre graphique.

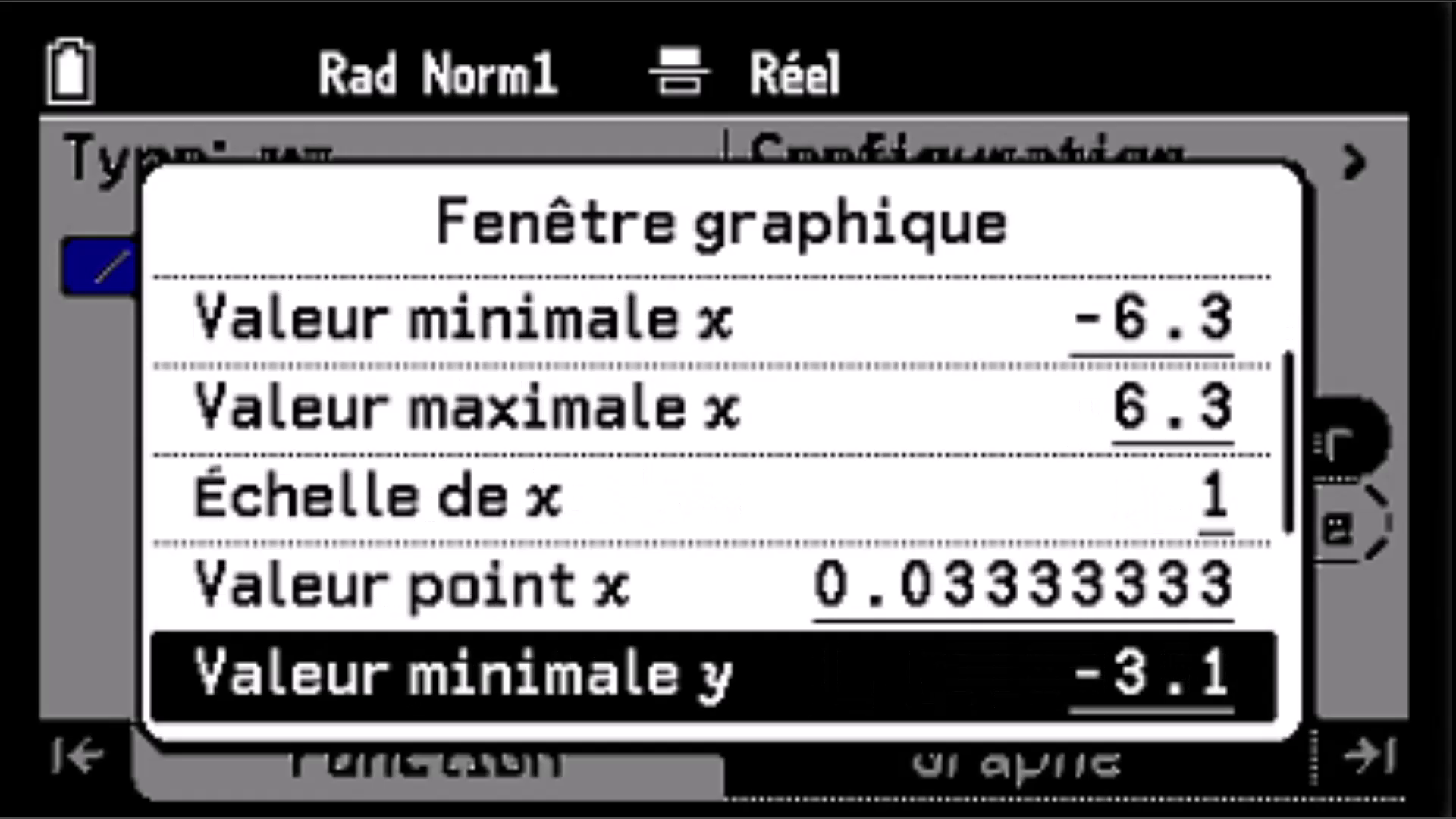

Rien de méchant, la configuration en question est préremplie (et si besoin avec plusieurs configurations prédéfinies hautement pertinentes comme déjà montrées plus haut sur la Graph Light ; nous notons justement au passage une certaine similarité dans l'interface des applications de graphes si l'on fait abstraction ici du format popup). Revenons donc à nos moutons, cette popup de configuration est donc tout simplement montrée à l'utilisateur lorsqu'il tente d'accéder à la représentation graphique ; il peut très bien ne rien y changer et l'appliquer immédiatement grâce au bouton d'action Tracer justement présenté en toute première ligne. Mais c'est ici encore une nouveauté d'une pertinence remarquable, rien que de voir cette configuration pendant un court instant donnant ainsi davantage de sens dans l'esprit de l'utilisation à la représentation graphique qui va suivre ! 👍


Nous apprécions au passage une interface très loquace, nous faisant quasiment des phrases en alignant de longues lignes de mots, et remarquons entre autres l'utilisation déjà évoquée de messages d'aide en ligne fort bienvenus dans la barre d'état en haut d'écran.

------------------------------------------
6) Application Python
Passons maintenant à l'application Python afin de voir si Casio nous a ici aussi inventé quelque chose de génial.

L'application présente ici au moins 2 pages via les onglets de bas d'écran : Editeur et Shell ; c'est-à-dire qu'elle s'ouvre sur le premier onglet avec l'éditeur, et c'est déjà quelque chose de remarquable.

En effet justement, quand on fait du Python en classe, le but est le plus souvent de saisir et tester un petit script (et non de réutiliser un script déjà existant), dans la plupart des cas sans volonté de le conserver. On réutilise et conserve plutôt nos scripts dans le cadre de projets, un cas d'utilisation moins fréquent à la fois dans le temps et ainsi qu'en intensité car concernant moins d'utilisateurs.

Or jusqu'à présent, les applications Python des calculatrices faisaient quasiment toutes démarrer l'utilisateur dans la liste des scripts, parfois même pire dans un explorateur de fichiers (exception avec la HP Prime qui s'ouvrait directement dans la console Python). Ce cas mis à part, l'utilisateur devait donc de façon quasi systématique faire la manipulation permettant de créer un script ou pire fichier après avoir navigué vers le bon dossier, et d'en saisir le nom au clavier alphabétique. Que c'est lourd, long et compliqué... Rajoutons de plus que nous sommes hélas de plus en plus sur des générations d'utilisateurs qui ont de plus en plus de mal à comprendre et distinguer fichiers, dossiers, dossier racine ou encore dossiers compressés (archives), les appareils numériques qu'ils utilisent ayant tendance à leur masquer cet aspect informatique.

Casio ose donc changer tout ça. Avec la Graph Math+, le lancement de l'application Python présente directement la page de l'éditeur de script. Ce dernier est préconfiguré avec un script vide déjà prénommé module.py, et donc immédiatement prêt à être exécuté sans manipulation supplémentaire après ou avant la saisie du code ! Que de temps gagné !👍
Rassure-toi, l'utilisateur conserve bien évidemment la possibilité de sauvegarder son script après saisie si il le souhaite, grâce au menu contextuel [TOOLS] avec la possibilité donc pour les utilisateurs un peu plus experts de choisir un nom de fichier autre que module.py, évitant ainsi l'écrasement du script lors de la prochaine saisie.

Puisque donc c'est si simple, saisissons de suite un petit script, pour calculer la moyenne arithmétique de 3 notes. Nous notons au passage que l'éditeur de script est capable d'afficher jusqu'à 9 lignes de code par écran, contre les 7 trop grosses lignes de la Graph 90+E (héritées de la Graph 35+E II) qui outre l'aspect visuel avaient également le défaut de brider lourdement le caractère global de la visualisation des scripts saisis.

Afin d'accélérer la saisie, nous pouvons avantageusement faire appel à la touche [CATALOG] qui présente les instructions et fonctions Python relatives aux différentes bibliothèques.

Comme évoqué, on peut faire appel à la table des caractères spéciaux pour tout ce qui n'est pas directement disponible au clavier, et elle a l'énorme avantage de s'affiche en bas d'écran à la place des onglets, laissant donc l'intégralité du script saisi visible pendant son utilisation ! 👍

Lorsque l'on tente de passe à la page Shell, il est bien demandé si les changements au script doivent être enregistrés et donc pris en compte, ce qui permet d'ignorer une erreur de saisie (un défaut de certains autres modèles ou toute saisie est immédiatement effective sans retour en arrière possible, de quoi bien râler par exemple lorsque l'on a accroché accidentellement la touche effaçant toute une ligne...).


La saisie étant donc effectuée, passons maintenant la page Shell donnant accès à la console Python.

Nous notons au passage que nous sommes toujours sur le même interpréteur Micropython que sur la Graph 90+E, c'est-à-dire la version 1.9.4.

Nous avons l'immense plaisir de remarquer que Casio a tenu compte d'un de nos retours, permettant à la touche [VARIABLE] si tapée depuis cette page de lister les variables et fonctions définies et permettre leur saisie rapide, génial ! 👍


Dernière nouvelle excellente, la bibliothèque casioplot a ici enfin été étendue avec une nouvelle fonction getkey() permettant d'identifier les touches tapées par l'utilisateur. Qui plus est Casio a été au top, le test en question étant non bloquant. Le développement de projets Python sur Graph Math+ va donc pouvoir atteindre un tout nouveau niveau, avec notamment la programmation d'interfaces ou jeux directement contrôlables au clavier par l'utilisateur ! 🎉

------------------------------------------
7) Application Probabilités
Petit passage par l'application Probabilités présentant ici 2 pages, Configuration et Résultats.

Elle nous permet ici d'invoquer pas moins de 8 lois de probabilités :

• 4 lois discrètes : binomiale, Poisson, géométrique, hypergéométrique
• 4 lois continues : Normale, χ², Student, Fisher

Les questions types pouvant être travaillées sont nombreuses, et présentées sous la même forme que dans les cours, énoncés et livres :

• pour les lois discrètes, 4 formes d'équations pour 6 questions types : P(X=...)=? , P(X≤...)=? , P(X≤?)=... , P(X≥...)=? , P(X≥?)=..., P(...≤X≤...)=?
• pour la loi Normale, 3 formes d'équations pour 6 questions types : P(X≤...)=? , P(X≤?)=... , P(X≥...)=? , P(X≥?)=..., P(...≤X≤...)=?, P(?≤X≤?)=...
• pour les autres lois continues, 3 formes d'équations pour 5 questions types : P(X≤...)=? , P(X≤?)=... , P(X≥...)=? , P(X≥?)=..., P(...≤X≤...)=?

Une fois la loi et l'équation choisies sur la page Configuration, l'interface utilisateur de la page Résultats est d'une intuitivité absolument remarquable, encore plus géniale que sur Graph Light, parlant littéralement le langage scolaire de l'utilisateur. En effet il a juste à saisir ou changer directement dans l'équation affichée les valeurs connues, pour que la calculatrice résolve automatiquement la ou les valeurs restantes inconnues ! 👍

On apprécie également une illustration graphique de la situation immédiatement mise à jour à chaque modification !


------------------------------------------
8) Application Mode examen
Sur la Graph 90+E, l'invocation du mode examen nécessitait d'allumer la calculatrice en maintenant les touches [7] et [COS] enfoncées. Moyen mnémotechnique, en fonctions alphabétiques ces touches correspondent respectivement à M et E, ce qui donne Mode Examen. Mais cela n'en restait que peu accessible pour qui ne connaissait pas cette astuce, ne réalisait pas cette manipulation assez souvent, et ne lisait pas l'aide en ligne du mode examen disponible dans la calculatrice.

Avec la Graph Math+ fini les ennuis, Casio a eu l'idée lumineuse de créer une toute nouvelle application Mode examen dédiée et une fois de plus fort loquace qui te le laissera jamais tomber ! 👍

Il t'y est par exemple rappelé que le mode d'examen consomme davantage d'énergie et qu'il te faudra donc le désactiver le plus tôt possible en fin d'épreuve. En effet la calculatrice ne s'éteint jamais complètement en mode examen, c'est juste l'écran qui est éteint, le processeur restant éveillé pour faire clignoter la diode examen rouge présente sur la tranche supérieure de la calculatrice.

Pour les petits malins qui activent leur mode examen avant leur épreuve afin de pouvoir arriver à cette dernière avec une mémoire non vide, Casio a prévu la parade. Plus aucun besoin pour les surveillants de s'embêter à trouver une calculatrice compatible ou configurer en urgence un ordinateur pour désactiver le mode examen, l'application propose dans ce cas la possibilité directe de réactiver le mode examen, c'est-à-dire de vider à nouveau toute éventuelle donnée mémoire !

Enfin, l'affichage d'un 00.05.2202 nous y révèle de plus la version du système d'exploitation actuellement utilisée par les prototypes Graph Math+, 0.05.


------------------------------------------
9) Applications manquantes ?
Si tu as bien compté jusqu'ici, en fait il nous manque pas mal d'applications au menu principal.

Là où la Graph 90+E présente de 19 à 24 applications (selon si l'on compte les applications additionnelles officielles ou pas en plus des applications intégrées), la Graph Math+ ne présenterait donc que 11 applications à ce jour.

Si la réduction s'explique en petite partie par des fusions d'applications (comme par exemple Graphe et Table qui deviennent Graphe&Table), c'est très loin de justifier un tel écart.

Nous nous inquiétions donc également de plusieurs manques. Aucune trace, du moins sur l'écran d'accueil Graph Math+ précédent, de fonctionnalités Graph 90+E plus ou moins importantes.

Déjà il manquerait, a priori, toutes les fonctionnalités offertes sur Graph 90+E via des applications additionnelles officielles préinstallées en usine :

• application Physium pour le tableau périodique des éléments chimiques et la bibliothèque de constantes physiques
• application Graphe 3D pour les représentations dans un repère 3D de différents types d'objets (droite, plan, sphère, cylindre, cône)
• application Sim prob pour le simulateur d'expériences aléatoires
• application Géométrie pour la géométrie dynamique
• application Plot Image pour la superposition de tracés de graphes sur une image

Mais nous notons également des absences remarquées par rapport aux applications intégrées sur Graph 90+E :

• application Tableur pour les feuilles de calcul
• application Programme pour l'édition et utilisation de programmes dans le langage interprété historique Casio Basic
• application Dyna Graph pour l'animation des graphes de fonctions paramétrées
• application G-conique pour les représentations graphiques de fonctions coniques
• application Lien pour le transfert de données entre calculatrices
• application eActivity pour l'édition de documents scientifiques
• application E-CON4 pour l'acquisition de mesures physiques
• application Finance pour les calculs financiers

Casio vient de communiquer par rapport à nos inquiétudes.

Déjà un équivalent à l'application Finance est bien déjà disponible quelque part, sous la forme d'un menu. Peut-être donc une entrée dans le menu contextuel (touche [TOOLS]) d'une des applications, ou bien une entrée au catalogue (touche [CATALOG]).

Des fonctionnalités équivalentes aux applications intégrées sur Graph 90+E Tableur, Dyna Graph et G-conique seront rajoutées lors d'une mise à jour ultérieure à la sortie, courant 2025.

Des fonctionnalités équivalents aux applications additionnelles officielles (Physium, Graphe 3D, Sim Prob et Géométrie) seront également rajoutées lors de cette mise à jour.

Restent donc à ce jour incertains l'avenir des :

• applications intégrées Programme, Lien, eActivity et E-CON4
• application additionnelle Plot Image

Pour la connectivité (Lien, E-CON4), on pourrait imaginer une ouverture automatique de l'interface associée dès que l'on connecte la Graph Math+ à une autre calculatrice ou bien à l'interface d'acquisition.

Pour d'autres applications, on peut très facilement imaginer une suppression volontaire :

• eActivity qui peut être vu comme un éditeur d'anti-sèches (bien que permettant bien mieux que cela) et rencontrer donc une certaine hostilité de la part de profs ne souhaitant pas faire appel systématiquement au mode examen
• l'application Programme puisque le langage Casio Basic n'est plus utilisé au lycée français - peut-être sera-t-elle à la différence toujours présente dans le système d'exploitation équipant les successeurs des fx-CG50

------------------------------------------
10) Echantillons et émulateurs
Chaque nouveau visuel Graph Math+ est un véritable trésor de découvertes de nouveautés toutes riches en enseignements. Brûles-tu toi aussi d'envie de pouvoir la tester et donc aller plus loin dans l'exploration de cette petite merveille ?

Si tu es prof de Mathématiques ou sciences en exercice dans un lycée de France (aussi bien en métropole qu'en outre-mer), alors tu peux dès maintenant demander à recevoir gratuitement dans ton établissement un exemplaire de la Graph Math+ à des fins de test. Fais-vite, les premiers envois auront lieu courant avril soit très vite ; il n'y en aura pas pour tout le monde...

À compter du 10 avril 2024, un émulateur Graph Math+ sera également téléchargeable pour ajout à ta clé USB d'émulation Casio (émulateur utilisable directement sans installation sous Windows). Attention l'émulateur ne fonctionnera que si la clé USB d'émulation Casio officielle est branchée sur ton ordinateur. Enseignant, si tu ne disposes pas encore de cette clé USB, tu peux également la demander gratuitement.

Dernière possibilité, pour la rentrée 2024 un émulateur en ligne Graph Math+ tournant directement dans ton navigateur Internet sera rajouté à la plateforme ClassPad.net. Cet émulateur te sera accessible depuis ton compte ClassPad.academy. Tu ne disposes pas encore d'un compte ClassPad.Academy ? Va vite le créer, c'est gratuit pour les enseignants !
C'est ici une annonce hautement plus surprenante et inattendue, dans le sens où ClassPad.net ne permet à ce jour que l'émulation des calculatrices scientifiques des 2 dernières générations EX Classwiz et CW Classwiz, soit une technologie 8 bits autour du processeur nX-U8/100. Si il s'agit donc maintenant de rajouter également les calculatrices graphiques, cela nécessite le développement intégral d'un tout nouveau cœur d'émulation 32 bits.

------------------------------------------
Conclusion
La Graph Math+ est apparemment le fruit d'une très riche et mûre réflexion de la part de Casio, la synthèse d'années de retours de la part d'enseignants et utilisateurs.

Le travail effectué par Casio autour de la nouvelle interface de la Graph Math+ depuis deux ans est clairement de très haute facture. Il y a visiblement eu une réflexion très profonde autour de l'intuitivité, la simplicité, l'aide à la compréhension et donc entre autres la pédagogie.

Car si Casio a tout changé dans l'interface, chaque nouveauté a visiblement une excellente raison d'être à l'endroit et sous la forme où nous la trouvons, tout a été pesé et pensé, rien n'a été laissé au hasard !

Nous ne pouvons que nous incliner devant les compétences remarquables dont ont su faire preuve les enseignants partenaires qui ont aidé Casio à imaginer et concevoir ce nouveau produit :

• Djelloul Hidra, professeur agrégé de Mathématiques (académie de Nantes), et justement également consultant formateur pour CASIO France depuis bientôt 12 ans
• Thomas Lechenne, professeur agrégé de Mathématiques (académie de Besançon), et également consultant pour CASIO France depuis 16 ans
• Yves Coudert, professeur agrégé de Mathématiques s'occupant également de la spécialité NSI au Lycée Le Bon Sauveur à Le Vésinet (académie de Versailles), et également consultant pour CASIO France depuis 15 ans et demi

Merci à tous ! 😍




Ce jeudi 7 mars, retrouve Casio avec sa propre présentation des éléments précédents dans l'épisode 5 de sa délicieuse web-série La Bonne Equation.

Si de plus tu es professeur de sciences (Mathématiques, Physique-Chimie) dans un collège ou lycée n'importe où en France (Corse et DROM inclus), la consultation de cet épisode dès publication te permettra de t'inscrire pour gagner un formidable prix, un voyage de 7 jours à Tokyo pour toi et la personne de ton choix (valeur 4500€, incluant le vol aller-retour Paris-Tokyo à la date de ton choix en 2024 dans la limite de 3000€ + 6 nuits dans l'hôtel de ton choix dans la limite de 1500€).

Bonne chance à toi !
