Disperseur a écrit :
Bonjour à tous sur Planète Casio !

Comme certains d'entre vous l'auront déjà lu j'ai récemment posté mon tout dernier programme Circuit. Pour ceux qui n'ont pas eu l'occasion de lire la description du programme, il s'agit d'un simulateur de circuit électronique. Vous pouvez y créer des circuits électriques et surtout les faire fonctionner. Je ne m'étalerais pas trop là dessus, j'en parle ici.

Aujourd'hui je vais vous parler de la manière dont ce programme à été développé. Avant toute chose, je précise que je parlerai un peu technique.

Tout d'abord, je me suis simplement penché sur le problème des « câbles ». En effet, simuler le déplacement d'un courant dans un câble n'est pas si simple que ça n'y paraît. Dans l'ignorance de la solution je publie donc le topic Circuits dans l'espoir que quelqu'un me guide un peu. Grâce toute la gentillesse de Hackcell, je me suis donc renseigné sur certains sites qu'elle m'a proposé. N'y ayant pas trouvé de possible piste je me lance donc dans des réflexions très compliquées. Je finis donc par comprendre que la méthode du signal qui parcourt littéralement le câble pour aller alimenter une sortie est beaucoup trop compliquée car elle emploie des notions de programmation que je ne connais pas.

Après maintes réflexions je me trouve une petite piste qui me semble pas idiote du tout. Elle consiste à stocker le circuit dans une matrice sous la forme de valeurs puis à lire cette matrice de gauche à droite et de haut en bas. Lorsque le pointeur de la boucle qui lit la matrice se trouve sur une valeur qui est entourée (toujours dans la matrice) d'un ou de plusieurs éléments (valeurs) qui sont « alimentés » alors on alimente l'élément se trouvant à la place du pointeur. Et ainsi de suite plusieurs fois pour être sur que le signal se propage dans tout le circuit. Lancé sur cette piste je me lance dans l'élaboration du programme.

Rapidement je me rends compte qu'un premier problème se pose : comment coder un élément allumé ou éteint ? La solution : chaque élément, c'est à dire chaque câble, levier (alimentation), ampoule est codé avec un nombre dans la matrice qui sert de support au circuit. Ce nombre est constitué de deux parties, l'une, la dizaine, correspond au type de l'élément (10=levier, 20=câble,... etc), l'autre, l'unité, correspond à l'état de l'élément (0=éteint, 1=allumé). On peut de cette manière distinguer par exemple un levier allumé d'un levier éteint. Ainsi, lors de la lecture de la matrice, un élément allumé aura son code (nombre dans la matrice) se terminant par un « 1 ».

Je termine donc le programme dans cette lancée puis crée mon premier circuit. Déjà le programme se trouvait très lent. A la première exécution je constate que l'ampoule qui se trouve avant le levier (j'avais : [Ampoule][2*Câble][levier]) ne s'allume pas. En fait le signal ne se propageait que de gauche à droite en raison de la boucle de lecture de la matrice. Pour régler ce problème, j'ajoute un double de la première boucle mais qui lit la matrice dans l'autre sens : de droite à gauche et de bas en haut. De cette manière le courant peut aller dans toutes les directions.

Au départ, pour savoir si un élément était allumé je faisait un simple test pour touts les éléments possibles. Ce qui s’avérait très long. Pour parer à cette répétition, je finis par découvrir la commande « Frac » qui permet de récupérer la partie décimale d'un nombre. Je remplace donc toutes mes conditions par de simple calculs avec « Frac » : je divise le nombre qui correspond à un élément à coté du pointeur de la boucle dans la matrice par 10 puis en récupère la partie décimale. Si je trouve « 0,1 » c'est que l'élément est alimenté, si je trouve zéro, alors il ne l'est pas.

Ce fut la dernière mise au point de ce programme. Suite à celle-ci je n'ait fait que des modifications esthétiques et de contenu (ajout d'éléments).

Malgré mes efforts ce programme reste lent. Il est néanmoins très fonctionnel. Je conseille de l'utiliser sur le programme C.Basic de Sentaro21, il y est presque instantané comparé au 15s d'attente à chaque placement d'élément et exécutions en Basic.

N'hésitez pas à tester le programme maintenant et à commenter !

Merci de m'avoir lu et à bientôt sur Planète Casio !

Lightmaaaaare ! a écrit :
bonjouuuur ! j'apporte des nouvelles fraîchement pêchée sur mon projet de pokemon Obsidienne codé en C.Basic ! Premièrement, je tiens à remercier vivement les commentaires de soutien du projet qui ont été publiés lors de la dernière RDP !
Alors maintenant, du concret :
- j'ai ajouté le menu avec : - les sauvegardes
- la liste des pokémons
- l'écran de combat ( la beauté graphique n'est pas au rendez-vous mais j'en profite pour caser le premier pokémon du jeu : Evoli ! )

- changement de la manière de gérer le changement de cartes ( l'ancien programme ne permettait pas de changer de map si on était pas sur un bord d'écran )
- une démo téléchargeable sur le topic dédié ! hell yeah !

Krevo_ a écrit :
Dans la Rdp 129, je vous annonçait le redémarrage de mon projet Casio Basic Web Interpreter. Aujourd'hui, 2 mois plus tard, il est temps de faire un point d'étape.

Petite liste des ajouts fait entre-temps :
- ajout de la fonction 'GetKey' avec un petit clavier virtuel et un programme d'exemple éponyme.
- Syntax error avec le numéro de ligne correspondante (..... ce qui m'a amené à envisager de faire monter la version du compilateur/parser "js/cc" car je pense que j'aurais moins galéré .... mais ça ne se fait pas sans bien tester et éventuellement réécrire certains morceaux) ... du coup le textarea est augmenté à sa gauche avec les numéro de lignes ce qui est plus pratique.
- GetKey : j'ai mis un mapping / correspondance clavier du pc <-> clavier virtuel calculatrice (donc on peut cliquer sur les touches du clavier virtuel et ça alimente getKey et réponds aussi à l'input ... et inversement)... voir les programmes d'exemple "GetKey" et "TextMenu".
- ajout de And/Or/Xor/Not (et d'un programme de test/exemple : "Bool. table") ... comme ça on peut faire les exemples du tutoriel Basic Casio de ce site, en bas de la page conditions.
- (du coup revu ≥, ≤, ≠, <, > pour qu'ils renvoient bien 0 ou 1 et non true/false de Javascript)
- ajout des variables manquantes : rhô ("r") et thêta ("θ" ou "t") .... parce que c'était pas grand chose à faire...
- ajout de la touche DEL (code touche Casio : 44) sur le clavier virtuel (mappée au Backspace du clavier PC)
- début du support des listes

Et là grosse nouvelle de ce début d'année 2019, c'est que j'ajoute dès à présent :
- le support des couleurs (White, Black, Blue, Red, Magenta, Green, Cyan, Yellow) et les instructions qui vont avec (Plot/Line-Color color et le support de color devant une instruction graphique type F-Line, Horizontal, ...)
- le support d'une "haute" résolution d'écran de 379x187 pixels (qui correspond à la taille de la zone addressable en Basic de l'écran d'une Graph 90+E sauf erreur...)

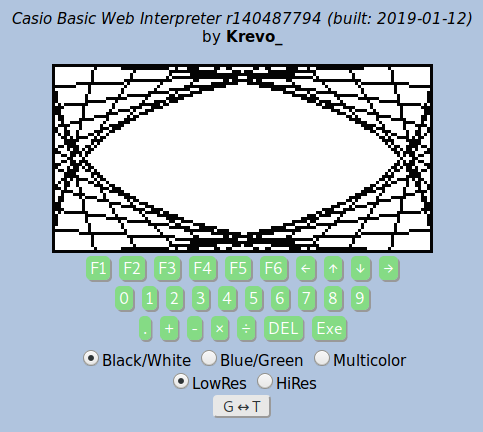

Ainsi donc les démos "screen saver" et "random dots" sont modifiés pour utiliser des couleurs. Et un nouveau programme d'exemple fait son apparition "lines" :



Certains verront dans tout ça un fort lien avec le gain récent d'un Graph 90+E au puzzle de l'avent... c'est pas impossible

Pour la suite, je ne manque pas de choses à faire. Il y a d'une part une liste de problèmes connus à régler et une liste conséquente d'instructions non-encore implémentées. Sans parler de quelques surprises "fonctionnelles" à venir dans l'année, selon le temps qui pourra être consacré au projet et les difficultés rencontrées.

A bientôt.
Krevo_
