Forum Casio - Vos tutoriels et astuces


Index du Forum » Vos tutoriels et astuces » Améliore ta Graph 35+ USB/E en Graph 75(+E) !
Dark storm Hors ligne Labélisateur Points: 11641 Défis: 176 Message

Améliore ta Graph 35+ USB/E en Graph 75(+E) !

Posté le 16/09/2015 00:08

Tu souhaites transformer ta Graph 35+USB ou ta Graph 35+E bridée en une puissante Graph 75 ou Graph 75+E ? Tu aimerais bien profiter des meilleurs jeux du site ? Ou encore tester un moteur de calcul formel performant ? Rentrer tes cours avec de l'écriture naturelle ? Et mieux encore, augmenter la place disponible de 1.5 Mo sans avoir à ouvrir ta calculatrice ? Et bien tu es tombé sur le bon tutoriel !

À propos des Graph 35+E II
La Graph 35+E II (OS 3.0.0 et supérieurs) est un modèle qui remplace les Graph 35+E et les Graph 75+E. Étant donné qu'elle possède toutes les fonctionnalités d'une Graph 75+E, il n'est pas nécessaire, ni possible d'ailleurs, de l'améliorer en suivant ce tutoriel.


Rappel concernant la légalité de la transformation lors d'examens

Il est parfaitement légal de venir à une épreuve avec une Graph 35+E modifiée avec l'OS officiel de la Graph 75+E, pourvu que le mode examen soit lancé pendant l'épreuve.

Cependant, toute utilisation d'un OS customisé non officiel pour frauder ou contourner le mode examen est un délit passible de sanctions disciplinaires et pénales, et Planète Casio condamne ouvertement ces tentatives.


Attention ! Nous déconseillons fortement d'effectuer la manipulation au dernier moment, à la veille d'examens par exemple. Vous n'êtes jamais à l'abri d'un problème, prévoyez plusieurs heures si c'est la première fois. En aucun cas l'équipe de Planète Casio ne peut être tenue pour responsable d'un matériel inutilisable le jour J.

Ce tutoriel est mis à disposition sous licence Creative Commons CC-By 4.0


Introduction

Face au parcours du combattant qu'était la recherche des outils, Planète Casio a réagit et t'offre ce tutoriel simple, rapide et efficace pour profiter au maximum de ta Graph 35+ USB/E. Pour que la manipulation se passe au mieux, effectue attentivement toutes les étapes !

La manipulation que tu va effectuer consiste à remplacer le système d'exploitation de ta Graph 35+ USB/E par celui d'une Graph 75(+E). La suite explique pourquoi cela est possible, tu peux éventuellement passer directement à la partie 1.

Par soucis d'économies, Casio commercialise des modèles dont les cartes mère sont quasiment identique : le processeur, la quantité de RAM et les autres composants sont identiques entre les Graph 35+ USB/E et les Graph 75(+E). La seule chose qui change, c'est le système d'exploitation (OS). L'un est bridé, l'autre non. Or, des outils comme fxRemote permettent de changer cet OS, débloquant alors l'accès à l'intégralité du matériel.


0 — Prérequis

→ Un PC sous Windows XP, Vista, Seven, 8, 8.1, 10.
→ Un câble mini-USB (généralement ceux de certains appareils photo, baladeurs MP3 ou disques dur font l'affaire).
→ Un (tout petit) peu de rigueur.
→ Bien entendu, ta Graph 35+USB/E


1 — Téléchargement des ressources

Afin de te faciliter la tâche, tout les fichiers sont disponibles ici. Une fois téléchargés, déplace-les dans un dossier facile d'accès.


2 — Sauvegarde des données

Bien que la manipulation n'entraine pas de perte de données, nous te conseillons fortement d'effectuer une sauvegarde sur ton ordinateur (via FA-124) ou sur une autre calculatrice. Nous ne pouvons être tenus pour responsables d'une éventuelle perte de données !


3 — Choix du logiciel

Plusieurs cas sont possibles. Saute directement à celui qui correspond à ton modèle. Pour connaitre la version actuelle de ton OS, va dans le menu "System" > "Ver" (F4). C'est le premier nombre affiché (sous la forme AA.BB.CCCC) qu'il faut retenir. Seuls les deux premiers couples de chiffres sont important (AA.BB).

3.1 — OS 02.00 ou 02.01

Si tu es en OS 02.00 ou 02.01, utilise fxRemote et un OS où figurera l'inscription « SH3 ». Les « SH4 » ne sont pas compatibles avec ton modèle.

3.2 — OS 02.02

Si tu es en OS 02.02, utilise fxRemote et un OS où figurera l'inscription « SH4 ». Les « SH3 » ne sont pas compatibles avec ton modèle.

3.3 — OS 02.04

Si tu es en OS 02.04, utilise fxRemote et un OS où figurera l'inscription « SH4 ». Les « SH3 » ne sont pas compatibles avec ton modèle.

3.4 — OS 02.05

Si tu es en OS 02.05, utilise fxRemote-E et un OS où figurera l'inscription « SH4 », et de préférence « E ». Les « SH3 » ne sont pas compatibles avec ton modèle, et un OS sans le mode examen ne sera pas autorisé à tes examens.

3.5 — OS 02.09 et 02.10

Si tu es en OS 02.09 ou OS 2.10, utilise fxRemote et un OS où figurera l'inscription « SH4 », et de préférence « E ». Les « SH3 » ne sont pas compatibles avec ton modèle, et un OS sans le mode examen ne sera pas autorisé à tes examens.


4 — Choix de l'OS

Tous les OS qui permettent de passer en Graph 75 sont dans le dossier « Update ».
Si tu veux remettre l'OS original, utilise ceux disponibles dans le dossier « Recover ».

Si tu as une Graph 35+USB SH4 ou une Graph 35+E, nous te conseillons l'OS 02.05 (« OS_205_SH4_E.bin »). Il dispose entre autres du mode examen, et d'un indicateur de batterie. Utile pour ne pas être à court de piles durant une épreuve !
De plus, il présente moins de bugs que les autres et la possibilité d'utiliser les vecteurs.

Si tu as une Graph 35+USB SH3, nous te conseillons l'OS 02.04 (« OS_204_SH3.bin »). Il offre entre autres la gestion des vecteurs.


5 — Flash de l'OS

Nous passons à la partie la plus importante. Avant toute chose, vérifie que ton câble fonctionne bien, et que ton ordinateur a assez de batterie (30 minutes d'autonomie sont largement suffisantes).

5.1 — Mise en mode « OS error »

La première étape consiste à mettre la calculatrice dans un mode qui permet le changement de l'OS. Pour cela (attends un peu de temps entre les étapes, autour d'un quart de seconde par exemple) :
- Appuie sur "Restart" au dos, reste appuyé ;
- Appuie sur "F2", reste appuyé ;
- Appuie sur "4", reste appuyé ;
- Appuie sur "AC/ON", reste appuyé ;
- Relâche "Restart" ;
- Relâche "F2" ;
- Relâche "4" ;
- Relâche "AC/ON" ;
- Appuie sur "9" ;
- Relâche "9" ;
- Appuie sur "×" ;
- Relâche "×".

Une fois le mode « OS error » obtenu, ouvre (dans le dossier « Tools ») fxRemote ou fxRemote-E en fonction de l'étape 3 puis branche correctement ta calculatrice à l'ordinateur.

5.2 — Flash de l'OS

Dans fxRemote(-E), clique sur le bouton « Recover flash ». Sélectionne l'OS que tu veux installer sur ta calculatrice (voir étape 4). Valide à chaque fois qu'une fenêtre de confirmation s'ouvre. Le logiciel devrait alors afficher des informations digne d'un film d'espionnage à l'écran, idem sur celui de la calculatrice. Attention à ne pas débrancher la calculatrice !. Si le contraste de l'écran de la machine est trop sombre ou trop clair, aucun souci à se faire. Attendez juste patiemment la fin.

Une fois que le logiciel a fini, il s'arrête et relance automatiquement la calculatrice. C'est alors terminé ! Tu peux déconnecter ta Graph désormais similaire à une Graph 75(+E) et profiter de ses avantages !

NB : Sur la majorité des modèles, la calculatrice peut éventuellement planter lors de sa première extinction, ou lors de son utilisation. Appuie simplement sur « Restart » pour la relancer et l'éteindre normalement.


Annexes et remerciements

Nous tenons spécialement à remercier Teamfx, auteur du logiciel fxRemote, ainsi que Critor, qui a patché fxRemote pour le rendre compatible avec les Graph 35/75+E.

Rempa212 a également réalisé un tutoriel vidéo de cette manipulation.


Si vous rencontrez un problème, merci de suivre ces instructions avant de poster un message (guide non mis à jour pour les Graph 35+E) :


Des problèmes? Suis ces étapes!
Cliquer pour enrouler
Quelques questions pour guider tes recherches (suit les numéros) :

1) Quelle version des logiciels utilises-tu ? fxRemote ou pfxRecover ?
- pfxRecover 5
- fxRemote 2

2) Quelle étape ne fonctionne pas ?
- Backup Flash 3
- Recover Flash 4

3) Tu n'as pas besoin de faire de backup.
Passe directement au « Recover flash »

4) As-tu fait la manip' pour la mettre en mode "OS Error" (pour le mode "Recover Flash") ?
- Oui 6
- Non 7

5) Commence par installer fxRemote.
Un lien de téléchargement est disponible dans le tutoriel. Si ça ne marche toujours pas, 2

6) As-tu vérifié à bien prendre un OS adapté à ta G35+USB ? Pour en savoir plus, relis la partie 3 du tutoriel.
- Oui 8
- Non 9

7) Met la calto en mode "OS Error". Pour cela, suis les étapes suivantes :
- Appuie sur "Restart" (avec un stylo par exemple) au dos de ta calto (NB: ça n'efface rien du tout dans la mémoire)
- Tout en appuyant sur "Restart", appuie en même temps sur "F2" - "4" - "Ac/ON"
- Relâche le bouton "Restart", mais garde pressés les autres.
- Relâche tout, et successivement, appuie sur "9" puis "×" (au dessus du "+").
Puis 10

8) Essaie de changer de logiciel (si tu as pris fxRemote, teste fxRemote-E, et inversement) ainsi que d'OS. Si ça ne fonctionne toujours pas, je t'invite à laisser un message sur le forum, ton cas me parait désespéré. Fais toutefois attention à bien décrire ton problème (erreur, modèle de calculatrice, version d'OS, fichiers et logiciels utilisés, etc.)

9) Prend le bon OS.
Puis recommence la manipulation.

10) Le message "OS Error, please update OS" s'affiche-t-il à l'écran de ta Casio ?
- Oui : branche ta casio à l'ordinateur, lance fxRemote, puis fait "Recover". Si tu as toujours un problème, 6
- Non : Recommence la manipulation du 7.
- Cela fait 3-4 fois que je refais la manip', mais je n'obtient toujours rien : courage, tu va y arriver. Essaye d'allonger un peu les temps entre l'appui sur les touches. Inutile de se presser


Tu as réussi ? N'hésite pas à liker notre page Facebook !



Précédente 1, 2, 3 ··· 10 ··· 20 ··· 30 ··· 40 ··· 50 ··· 55, 56, 57, 58, 59, 60, 61 ··· 63, 64, 65 Suivante
Critor Hors ligne Administrateur Points: 2670 Défis: 18 Message

Citer : Posté le 13/12/2019 02:55 | #


De toutes façons, fxRemote ne gère pas la Graph 35+E II.
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 13/12/2019 08:33 | #


Et la Graph 35+E II possède déjà toutes les fonctionnalités que tu pourrais y ajouter en changeant d'OS, et même plus
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)


Cyssi Invité

Citer : Posté le 16/12/2019 16:36 | #


Bonjour à tous,

je suis désolé de déterrer un sujet un peu ancien, mais j'éspère que quelqu'un suara m'aider.

J'ai une calto 35+E (20.09) et je souhaite changer l'écran d'extinction. J'avais déja fait cela il y a quelques années, et je souhaite le refaire. Pour cela j'ai utilisé l'excellent tuto, avec Casio Injector. J'ai créé mon OS.bin.
Après avoir réussi, non sans mal, à arriver dans le mode OS ERROR, je n'arrive pas à uploader l'OS dans la machine. Le logiciel FXRemote-E m'indique l'erreur suivante :
OS-version at offset 0x 10020 unknown!
ainsi que :
OS-version of the selected image not known! Recovery is not possible!

Troubleshooting :
j'ai essayé avec FXRemote
J'ai refait mon OS avec Casio Injector

Cela m'affiche à chaque fois la même chose.

Merci de votre aide !

Cyssi

Scratchy Hors ligne Membre Points: 18 Défis: 0 Message

Citer : Posté le 23/12/2019 12:41 | #


Merci pour ce tutoriel exceptionnel j'ai pu débrider la Graph 35+E de mon frère sans problème
Je m'empresse de télécharger des add-in
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

Citer : Posté le 23/12/2019 12:51 | #


Bonjour,

Je voulais savoir si quelqu'un a les sources de ce logiciel (fx-Remote), j'aimerais en faire une version plus simple et plus belle...

Merci d'avance
Niveau de curiosité:
   99%
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 23/12/2019 12:52 | #


Non, personne ne les a pour de bonnes raisons...
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

Citer : Posté le 23/12/2019 12:58 | #


Lesquelles ?
Niveau de curiosité:
   99%
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 23/12/2019 13:02 | #


Autant la GUI on s'en fout, autant le procédé de mise à jour de l'OS reste du reverse-engineering assez sévère du travail de Casio (et donc de leur fond de commerce). Ils se sont jamais plaints que ce tutoriel existe, mais faut pas pousser sur la publication.

Pour être plus précis, la personne qui a écrit fxRemote (et qui n'est plus active désormais) n'a jamais publié les sources. Donc il y a bien quelqu'un qui les a, mais les garde précieusement.
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

Citer : Posté le 23/12/2019 13:04 | #


Ok merci

Ajouté le 23/12/2019 à 13:10 :
Et j'ai le droit de reverse-engineer Fx-Remote ?
Etant donné qu'il l'a fait avec les calculatrices Casio...
Niveau de curiosité:
   99%
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 23/12/2019 13:12 | #


Tu as le droit de faire ce que tu veux ; en toute honnêteté je pense que c'est limite plus facile d'étudier l'OS Casio lui-même que fxRemote qui est un gros programme x86...

Cependant, si tu le fais, on apprécierait que tu prennes le sujet sérieusement et ne publies pas tes résultats n'importe comment, parce que ça peut poser beaucoup de problèmes légaux et diplomatiques pour Casio et pour nous.
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

Citer : Posté le 23/12/2019 13:16 | #


Ok, de toute manière j'ai pas un niveau suffisant pour le refaire à mon avis... C'est programmé en Pascal Objet (Delphi), je crois pas qu'il existe des tutos sur internet pour comprendre ce langage...
Mais ok je te demanderais des infos en messages privés avant de publier des trucs sur le sujet sur le site...
Niveau de curiosité:
   99%
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 23/12/2019 14:21 | #


fxRemote, en Pascal ? J'en doute vraiment.
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

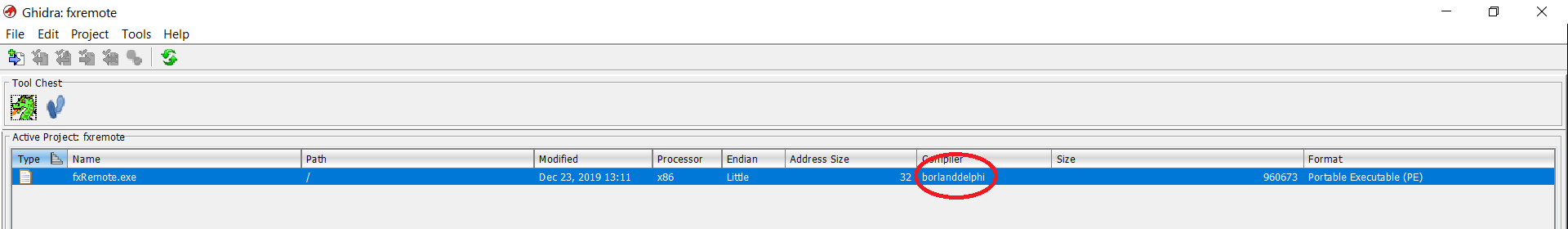

Citer : Posté le 23/12/2019 16:26 | # | Fichier joint


Ah non vraiment

(Regarde le fichier joint)

Mais c'est pas du Pascal c'est du Pascal Objet :
https://fr.wikipedia.org/wiki/Pascal_Objet
(En gros c'est comme la différence entre Java et JavaScript)
Niveau de curiosité:
   99%
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 23/12/2019 16:59 | #


Ok pour le compilateur, mais ça ne préjuge pas forcément du langage (je pinaille mais fxRemote en Pascal c'est invraisemblable). Notamment :

Wikipedia a écrit :
As of the 2005 release, C#Builder, Delphi for Win32, and Delphi for .NET have been combined into a single IDE called "Borland Developer Studio" (though the combined IDE is still popularly known as "Delphi").

L'IDE C++ de Borland est aussi très interopérable avec Delphi et utilise le même back-end et linker (!).

(Et de toute façon si tu désassembles tu t'en fous car il n'y a plus les sources.)

Max1truc a écrit :
(En gros c'est comme la différence entre Java et JavaScript)

Je vais faire comme si je n'avais pas lu ça... >_>
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

Citer : Posté le 23/12/2019 17:05 | #


Ok je me tais mais j'ai décompilé les sources presque comme l'original (enfin on ne pourra jamais en être sûr), le compilateur Delphi laisse tellement d'infos de debug que ya des softs qui font mieux que radare2 ou Ghidra avec le C... et ta-daa c'est du Pascal Objet... Bon d'accord c'est quand même du pseudo-code (je veux dire qu'il ne peut quand même pas être compilé), alors à prendre avec des pincettes
Niveau de curiosité:
   99%
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 23/12/2019 17:09 | #


Eh bien, si tu trouves d'autres preuves je veux bien voir. Contextuellement je vois pas la moindre raison pour que ce soit pas codé en C++... mais si les preuves sont là, il faut s'y plier.
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Dark storm Hors ligne Labélisateur Points: 11641 Défis: 176 Message

Citer : Posté le 23/12/2019 17:26 | #


Par curiosité, t'utilise quoi pour désassembler (voire décompiler) ?
Finir est souvent bien plus difficile que commencer. — Jack Beauregard
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

Citer : Posté le 23/12/2019 17:40 | #


Ghidra / Radare2 d'habitude, et là tout ce que je trouve sur le sujet.

En l'occurence EMS Source Rescuer (un vieux soft qui se trouve pas partout).
Mais je viens de me rendre compte que le petit malin m'affiche la structure du code, les paramètres des fenêtres et tout mais les fonctions qui font le vrai boulot il affiche juste leur addresse en hexadécimal
Donc je suis revenu sur Ghidra (de la NSA oui je sais ça s'appelle pactiser avec l'ennemi )

Ajouté le 23/12/2019 à 17:42 :
Mais je suis loin d'être un pro sur le sujet
Niveau de curiosité:
   99%
Yatis Hors ligne Membre Points: 581 Défis: 0 Message

Citer : Posté le 23/12/2019 17:54 | #


Mais je suis loin d'être un pro sur le sujet

Tu peux passer sur le chanel dev si tu veux, il y a une personne qui utilise Ghidra qui pourra surement t'aider

j'aimerais en faire une version plus simple et plus belle

Juste pour savoir, qu'es-ce qui t'intéresse réellement dans fxRemote ? Parce que ça n'a juste aucun intérêt (pour moi) d'avoir une belle GUI pour ce genre de logiciel. Par contre, le porter sur Linux, ça serait super intéressant (Mais fait attentions, plusieurs personnes on briqué leur calto en jouant avec le protocole d'OS update).
Max1truc Hors ligne Membre Points: 32 Défis: 0 Message

Citer : Posté le 23/12/2019 18:08 | #


En gros ce que je voudrais faire :
- Plus simple à utiliser avec un step-by-step si possible (Personne dans ma classe n'a su le faire j'étais le seul à ne pas acheter la 35+E 2 pour Python, d'ailleurs merci à ZeZombie )
- Moins d'infos de partout (activable bien sûr pour ceux qui veulent), ça en rebute plus d'un
- Intégrer la personnalisation de l'écran d'extinction pourquoi pas
- Cross-Platform bien sûr

Ajouté le 23/12/2019 à 18:10 :
Et merci pour le warning

Ajouté le 23/12/2019 à 18:13 :
C'est quoi le channel dev au juste ?
Niveau de curiosité:
   99%
Lephenixnoir Hors ligne Administrateur Points: 24563 Défis: 170 Message

Citer : Posté le 23/12/2019 18:23 | #


Puisque tu as 31 points tu dois maintenant voir la barre d'informations en haut du chat sur toutes les pages. Il y a trois channels : general (faible trafic), discussion, et dev (reverse-engineering et développement, archivé).
Mon graphe (11 Avril): ((Rogue Life || HH2) ; PythonExtra ; serial gint ; Boson X ; passe gint 3 ; ...) || (shoutbox v5 ; v5)
Précédente 1, 2, 3 ··· 10 ··· 20 ··· 30 ··· 40 ··· 50 ··· 55, 56, 57, 58, 59, 60, 61 ··· 63, 64, 65 Suivante

LienAjouter une imageAjouter une vidéoAjouter un lien vers un profilAjouter du codeCiterAjouter un spoiler(texte affichable/masquable par un clic)Ajouter une barre de progressionItaliqueGrasSoulignéAfficher du texte barréCentréJustifiéPlus petitPlus grandPlus de smileys !
Cliquez pour épingler Cliquez pour détacher Cliquez pour fermer
Alignement de l'image: Redimensionnement de l'image (en pixel):
Afficher la liste des membres
:bow: :cool: :good: :love: ^^
:omg: :fusil: :aie: :argh: :mdr:
:boulet2: :thx: :champ: :whistle: :bounce:
valider
 :)  ;)  :D  :p
 :lol:  8)  :(  :@
 0_0  :oops:  :grr:  :E
 :O  :sry:  :mmm:  :waza:
 :'(  :here:  ^^  >:)

Σ π θ ± α β γ δ Δ σ λ
Veuillez donner la réponse en chiffre
Vous devez activer le Javascript dans votre navigateur pour pouvoir valider ce formulaire.

Si vous n'avez pas volontairement désactivé cette fonctionnalité de votre navigateur, il s'agit probablement d'un bug : contactez l'équipe de Planète Casio.

Planète Casio v4.3 © créé par Neuronix et Muelsaco 2004 - 2024 | Il y a 186 connectés | Nous contacter | Qui sommes-nous ? | Licences et remerciements

Planète Casio est un site communautaire non affilié à Casio. Toute reproduction de Planète Casio, même partielle, est interdite.
Les programmes et autres publications présentes sur Planète Casio restent la propriété de leurs auteurs et peuvent être soumis à des licences ou copyrights.
CASIO est une marque déposée par CASIO Computer Co., Ltd
